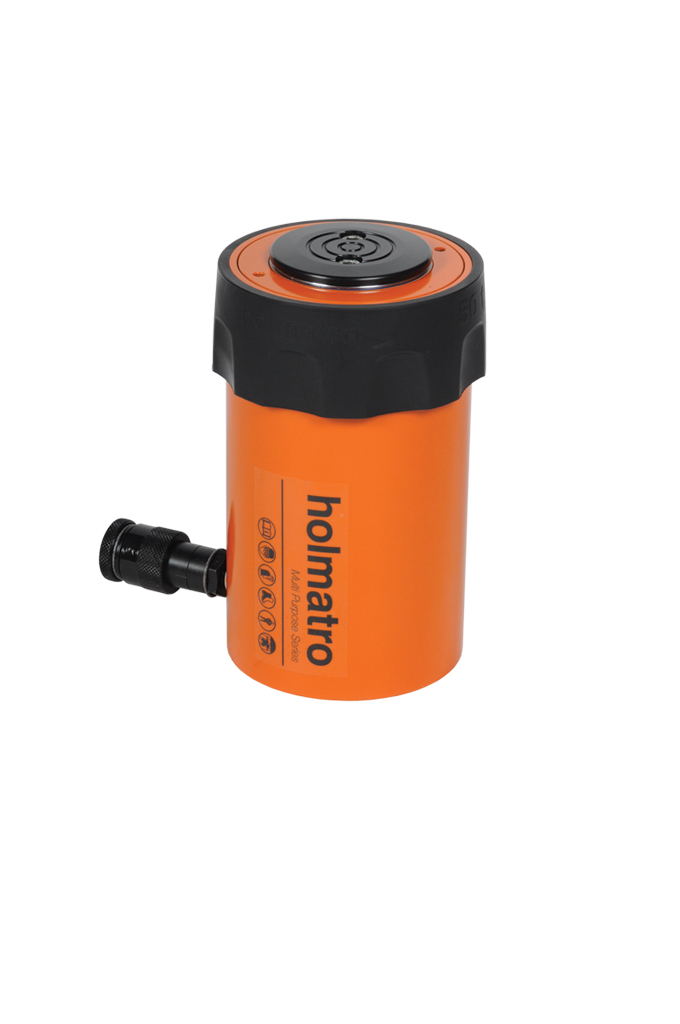

Multifunctionele cilinder HGC 50 S 15
Over de Multifunctionele cilinder HGC 50 S 15
Specificaties
Details
Artikelnummer
100.112.251
Basis specificaties
model
HGC 50 S 15
max. werkdruk
10443 psi
max. werkdruk
720 / 72 (bar/Mpa)
Prestatie
tonnage
50 t
tonnage
110231 lb
slaglengte
150 mm
slaglengte
5.9 in
gesloten hoogte
276 mm
gesloten hoogte
10.9 in
capaciteit
510 kN / 52 t / 510 / 52 (kN/t)
capaciteit
114653 lbf
effectief drukoppervlak
70.9 cm2
effectief drukoppervlak
11 sq. in.
Algemene specificaties
vereiste olie-inhoud (effectief)
1063 cc
vereiste olie-inhoud (effectief)
35.9 oz
werking
enkel
retourtype
veer
materiaal
staal
cilindertype
multifunctioneel
aansluiting
A 118
Afmetingen, gewicht en temperatuur
gewicht, gebruiksklaar
22.6 kg
gewicht, gebruiksklaar
49.8 lb
Technische tekening afmetingen
afmeting A
276 mm
afmeting A
10.9 in
afmeting B
127 mm
afmeting B
5 in
afmeting C1
82 mm
afmeting C1
3.2 in
afmeting C2
55 mm
afmeting C2
2.2 in
afmeting D
80 mm
afmeting D
3.1 in
afmeting E
25 mm
afmeting E
1 in
afmeting F
270 mm
afmeting F
10.6 in
afmeting G
8 mm
afmeting G
0.3 in
afmeting J
5”-12-UN draadmaat
afmeting K
57 mm
afmeting K
2.2 in
afmeting M
10 mm
afmeting M
0.4 in
afmeting N
85 mm
afmeting N
3.3 in
afmeting O
M12x18 (2x) draadmaat
afmeting Q
50 mm
afmeting Q
2 in
hoek A1
90 °
hoek A2
40 °
afmeting L
65 mm
afmeting L
2.6 in
Normen
ASME
B30.1
Functies
Duplex powercoating maakt de plunjer corrosiebestendig; de hard verchroomde toplaag beschermt de plunjer tegen krassen en voorkomt het vasthechten van voorwerpen zoals lasspatten (Afbeelding 1)
Duo powerring; een combinatie van een superieure afdichting en een extreem sterk composietlager voor een langere levensduur (Afbeelding 2)
Draadbeschermer beschermt de schroefdraad op het cilinderhuis (Afbeelding 3)
XL-zadel+; QPQ-zadel beschermt de plunjer tegen corrosie en beperkt ongewenste excentrische belastingen (Afbeelding 4)
