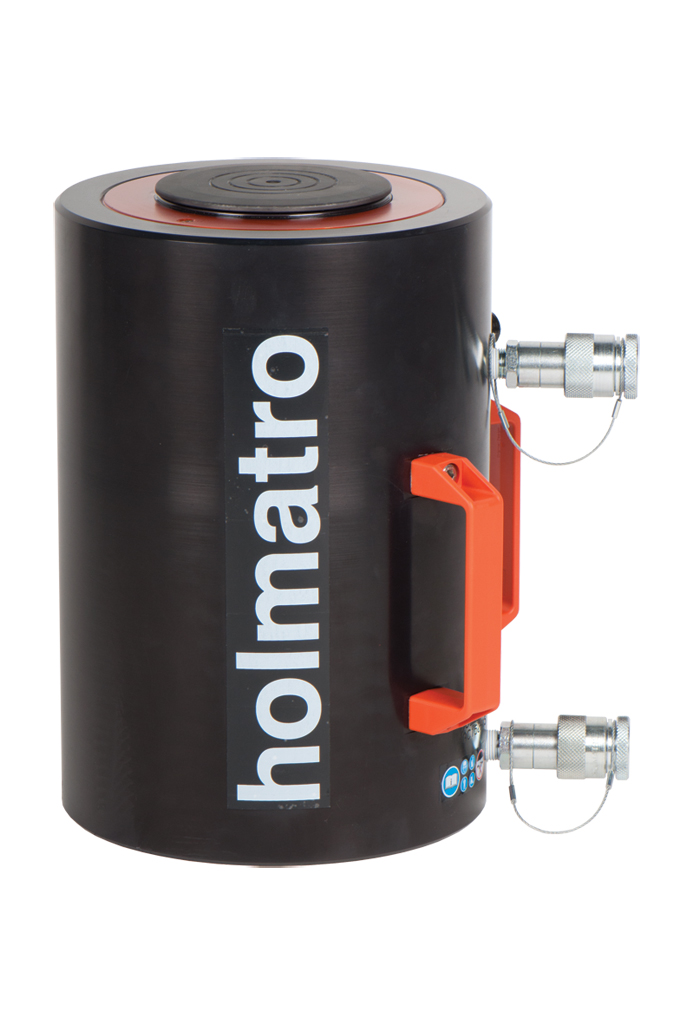

Vérin, aluminium HAC 150 H 5

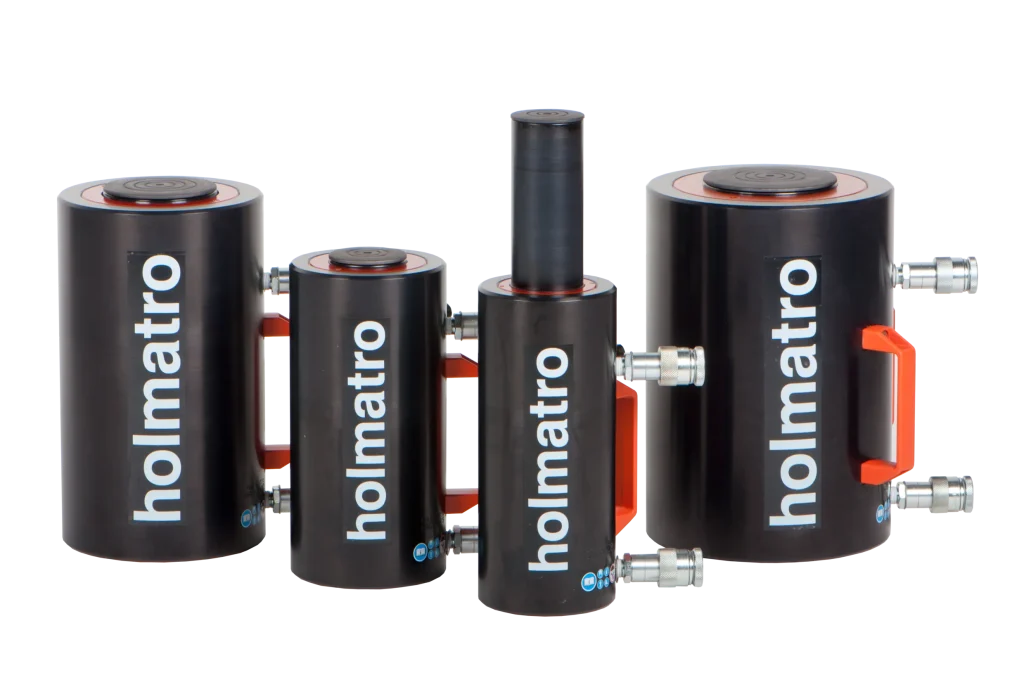

Les vérins en aluminium Holmatro (HAC) offrent le meilleur des deux mondes, étant plus de 50 % plus légers que leurs homologues en acier tout en conservant une robustesse égale. Avec une capacité de levage allant de 20 à 150 tonnes et une longueur de course comprise entre 50 et 150 mm, ces vérins sont parfaitement adaptés aux activités de levage nécessitant des déplacements fréquents du vérin, où leur faible poids devient essentiel. Les vérins en aluminium Holmatro offrent la solution idéale pour obtenir des performances et une efficacité optimales dans diverses opérations de levage industriel.
Fourni de série avec :
  • Raccord femelle à haut débit A118
  • Tête plate
  • Les vérins plus grands sont équipés de poignées pour un transport et un positionnement faciles
Les vérins en aluminium Holmatro (HAC) offrent le meilleur des deux mondes, étant plus de 50 % plus légers que leurs homologues en acier tout en conservant une robustesse égale. Avec une capacité de levage allant de 20 à 150 tonnes et une longueur de course comprise entre 50 et 150 mm, ces vérins sont parfaitement adaptés aux activités de levage né...
Trouver un partenaire

Industrial configurator

Supports you in choosing the right tool & setup for your application.
Configurer maintenant

À propos de Vérin, aluminium HAC 150 H 5

Spécifications

Choose unit system
Détails
Numéro d'article
100.122.075
Specifications bases
modèle
HAC 150 H 5
pression de travail max.
10443 psi
pression de travail max.
720 / 72 (bar/Mpa)
Performance
tonnage
150 t
tonnage
330693 lb
course
50 mm
course
2 in
hauteur rentré
248 mm
hauteur rentré
9.8 in
capacité
1539.5 kN / 157 t / 1539.5 / 157 (kN/t)
capacité
346093 lbf
surface effective de pression (en pousser)
213.8 cm2
surface effective de pression (en pousser)
33.1 sq. in.
surface effective de pression (en retour)
91.1 cm2
surface effective de pression (en retour)
14.1 sq. in.
Caractéristiques générales
qté huile nécessaire (effectif)
613 cc
qté huile nécessaire (effectif)
20.7 oz
contenu d'huile requis (en pousser)
1069 cc
contenu d'huile requis (en pousser)
36.1 oz
contenu d'huile requis (en retour)
455 cc
contenu d'huile requis (en retour)
15.4 oz
type d'action
double
type de retour
hydraulique
matière
aluminium
type de vérin
standard
raccordement
A 118
Dimensions, poids et temperature
poids, prêt à l'emploi
27.7 kg
poids, prêt à l'emploi
61.1 lb
Dimensions du dessin technique
dimension A
248 mm
dimension A
9.8 in
dimension B
235 mm
dimension B
9.3 in
dimension C
125 mm
dimension C
4.9 in
dimension D1
76 mm
dimension D1
3 in
dimension D2
76 mm
dimension D2
3 in
dimension E
35 mm
dimension E
1.4 in
dimension F
240 mm
dimension F
9.4 in
type I
I-2
dimension P
72 mm
dimension P
2.8 in
Normes
ASME
B30.1

Caractéristiques

Jusqu’à 50 % plus légers que les vérins en acier - facile et ergonomique
Anneau Duo power ; une combinaison d’un joint supérieur et d’un roulement composite extrêmement solide pour une durée de vie plus longue
La tête XL protège de manière optimale le piston et guide la charge le plus efficacement possible
Le piston est recouvert d’une couche anodisée durcie, ce qui le rend extrêmement résistant à l’usure et à la corrosion
Soupape de sécurité pour protection contre la surpression côté retour
