Gebouwen heffen, dalen en levellen

Lifting, lowering and levelling buildings

Het heffen, dalen en nivelleren van gebouwen beschadigd door een aardbeving. In opdracht van House Lifters / Meccanico leverde Holmatro een 2.000 tons Synchroon Positioneringssysteem.

Opdrachtgever: House Lifters / Meccanico
Locatie: Nieuw-Zeeland


Situatie

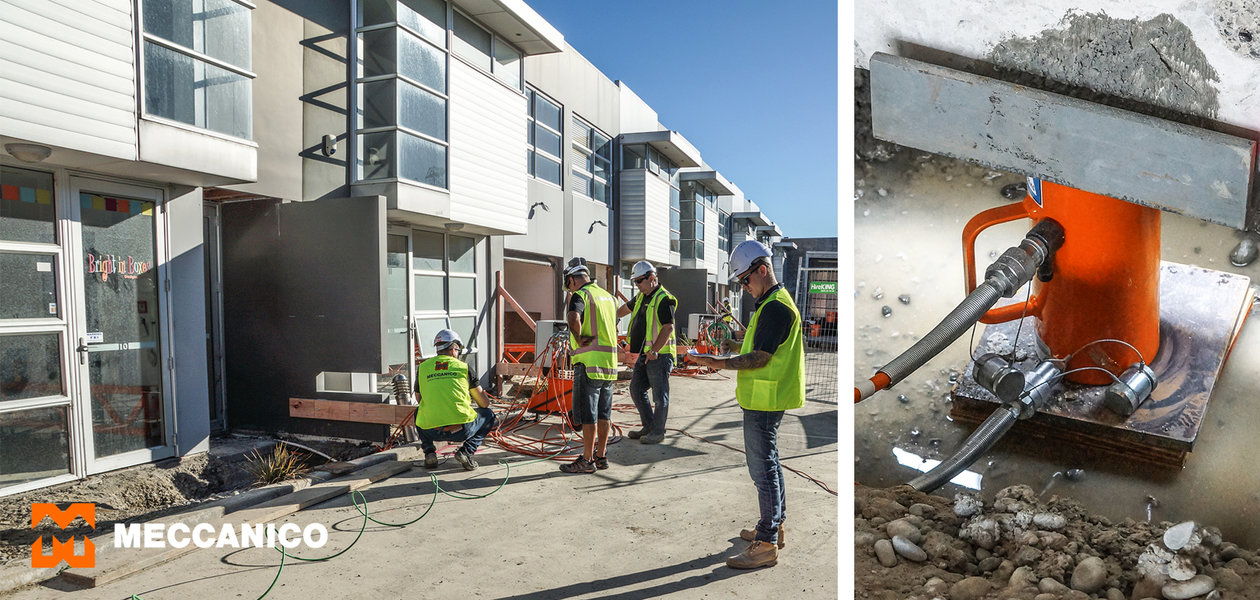

House Lifters heft en re-levelled honderden gebouwen in Christchurch en Canterbury die beschadigd zijn geraakt na een aardbeving. Het gaat hierbij om zowel bedrijfspanden en woningen als om monumentale panden en kerken.


Uitdaging

Voor het veilig en gecontroleerd heffen, dalen en levellen van zware objecten, was House Lifters op zoek naar een flexibel, gemakkelijk te hanteren en uiterst nauwkeurig synchroon hefsysteem. Omdat complexe hefprocedures ook vaak gepaard gaan met 'kantelen', was deze functie is een must-have in het nieuwe systeem.

Oplossing

Holmatro ontwikkelde een 2.000 ton synchroon positioneringssysteem met de optie om het zwaartepunt (COG) van de last te bepalen en indien nodig het gewicht te meten. Het systeem is uitgerust met 6 dubbelwerkende pomp units, elk met 4 individuele oliestromen voor in totaal 24 hefpunten. Door de modulaire opzet van het systeem kunnen de  – aan elkaar te koppelen - pompen rondom het object worden geplaatst. Hierdoor blijft de afstand tussen de pompen en de hefcilinders vrijwel gelijk en kan deze tot een minimum worden beperkt, wat resulteert in een stabielere positionering met aanzienlijk minder trillingen tijdens het proces. De modulaire opzet zorgt tevens voor een enorme flexibiliteit; het systeem is eenvoudig te hanteren en te verplaatsen zonder de hulp van een kraan of vorkheftruck: een groot voordeel op moeilijk bereikbare locaties waar het gebruik van een kraan niet tot de mogelijkheden behoort.

De pomp units zijn met elkaar verbonden door middel van een datakabel die aangesloten is op een draagbare HMI (Human Machine Interface) met touchscreen. De software van het systeem biedt de gebruiker de mogelijkheid om exacte parameters in te stellen om een complexe hefoperatie uit te voeren. Verandert er iets aan de last, is er bijvoorbeeld onverhoopt iets op de last gaan schuiven, dan stopt het systeem automatisch en geeft het direct een melding aan de gebruiker. Na inspectie en eventueel oplossen van de storing, kan de gebruiker het proces weer op een veilige manier hervatten.
Door gebruik te maken van dubbelwerkende cilinders heeft de gebruiker maximale controle op zowel het heffen als het dalen en hoeft er bij het dalen niet te worden vertrouwd op de zwaartekracht.
Holmatro's synchroon positioneringssysteem kan eenvoudig worden uitgebreid door het toevoegen van meerdere pompen en cilinders. Hierdoor is het systeem vrijwel onbeperkt in capaciteit als het gaat om heffen, dalen, nivelleren en wegen van lasten.


Rod Moore, eigenaar van House Lifters en Meccanico: "Zes jaar na de Canterbury aardbevingen merkten we een verschuiving in onze hefwerkzaamheden van particuliere woningen (huizen) naar commerciële gebouwen. Een zwaarder hefsysteem was gewenst. Tijdens mijn zoektocht naar een geschikt systeem ontdekte ik echter dat deze hefsystemen ook letterlijk groot en zwaar waren. Dit betekende een extra investering in een vrachtwagen.  Het Holmatro systeem bleek daarentegen relatief klein, waardoor het voor ons gemakkelijk hanteerbaar bleef zonder extra benodigdheden. Ik besloot daarom het synchroon computergestuurd hydraulische hefsysteem bij de Nederlandse hydrauliekproducent aan te schaffen. Zij ontwikkelden een volledig op maat gemaakt positioneringssysteem. Bij oplevering in Nieuw-Zeeland verzorgde twee engineers van Holmatro een intensieve training voor mij en mijn medewerkers en hebben zij ons vakkundig  op gang geholpen. En met succes. Zonder problemen konden we de betonnen vloer van een 340 ton gebouw in Ferrymead (Christchurch) 200 millimeter heffen om deze te herpositioneren. Na de plaatsing van 25 vijzels, het koppelen van de hydraulische pompen en het aansluiten van de bedrading op de computer kon het systeem direct de hoogtes meten. Bij andere systemen had ik bij het gelijktijdig heffen van verschillende cilinders meerdere jongens nodig om alle hefpunten in de gaten te houden. Dit systeem controleert alle punten gelijktijdig terwijl het gebouw langzaam omhoog gaat. Indien zich een probleem voordoet, zoals het plotseling instorten van een hefsteun, waarschuwt het systeem automatisch en stopt het proces zodat niets beschadigd of breekt. Na het op hoogte brengen van het gebouw hebben we deze gestut. Ontstane gaten zijn opgespoord met behulp van een radartest en de vloeren zijn gecontroleerd op verzakkingen. Uiteindelijk hebben we alle onvolkomenheden uit de betonnen vloer kunnen halen en kregen we deze met een maximale afwijking van 0,1 mm terug naar de originele vorm.”

Zie het Holmatro Synchroon Hefsysteem in actie voor Meccanico:


Meer weten over dit project? Neem contact met ons op via [email protected] of bel +31 (0)162 751500.
