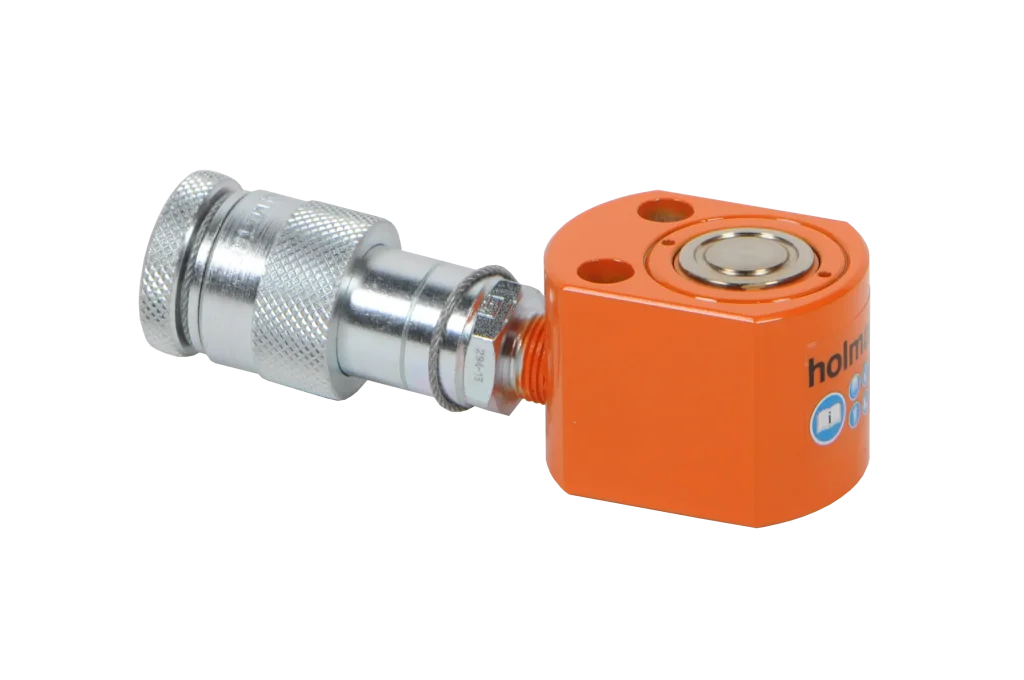

Platte cilinder HFC 5 S 1.5
Over de Platte cilinder HFC 5 S 1.5
Specificaties
Details
Artikelnummer
100.112.291
Basis specificaties
model
HFC 5 S 1.5
max. werkdruk
10443 psi
max. werkdruk
720 / 72 (bar/Mpa)
Prestatie
tonnage
5 t
tonnage
11023 lb
slaglengte
15 mm
slaglengte
0.6 in
gesloten hoogte
44 mm
gesloten hoogte
1.7 in
capaciteit
50.9 kN / 5.2 t / 50.9 / 5.2 (kN/t)
capaciteit
11443 lbf
effectief drukoppervlak
7.1 cm2
effectief drukoppervlak
1.1 sq. in.
Algemene specificaties
vereiste olie-inhoud (effectief)
11 cc
vereiste olie-inhoud (effectief)
0.4 oz
werking
enkel
retourtype
veer
materiaal
staal
cilindertype
plat
aansluiting
A 118
Afmetingen, gewicht en temperatuur
gewicht, gebruiksklaar
1 kg
gewicht, gebruiksklaar
2.2 lb
Technische tekening afmetingen
afmeting A
44 mm
afmeting A
1.7 in
afmeting B
60 mm
afmeting B
2.4 in
afmeting B2
46 mm
afmeting B2
1.8 in
afmeting C
25 mm
afmeting C
1 in
afmeting D
77 mm
afmeting D
3 in
afmeting E
15 mm
afmeting E
0.6 in
afmeting F
43 mm
afmeting F
1.7 in
afmeting U
29 mm
afmeting U
1.1 in
afmeting V
7 mm
afmeting V
0.3 in
afmeting W
22 mm
afmeting W
0.9 in
hoek A1
5 °
Normen
ASME
B30.1
Functies
Compacte, platte uitvoering, efficiënt bij beperkte insteekruimte
Slag van 15 mm op alle modellen
