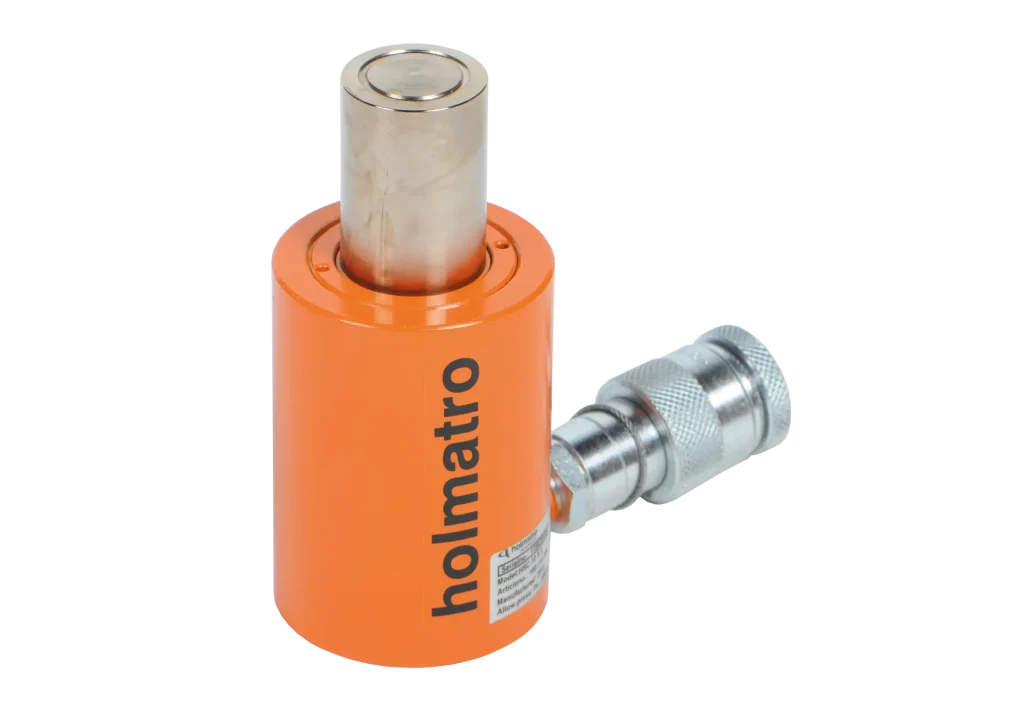

Korte slag cilinder HSC 10 S 5
Over de Korte slag cilinder HSC 10 S 5
Specificaties
Details
Artikelnummer
100.112.300
Basis specificaties
model
HSC 10 S 5
max. werkdruk
10443 psi
max. werkdruk
720 / 72 (bar/Mpa)
Prestatie
tonnage
10 t
tonnage
22046 lb
slaglengte
50 mm
slaglengte
2 in
gesloten hoogte
100 mm
gesloten hoogte
3.9 in
capaciteit
99.8 kN / 10.2 t / 99.8 / 10.2 (kN/t)
capaciteit
22436 lbf
effectief drukoppervlak
13.9 cm2
effectief drukoppervlak
2.2 sq. in.
Algemene specificaties
vereiste olie-inhoud (effectief)
69.3 cc
vereiste olie-inhoud (effectief)
2.3 oz
werking
enkel
retourtype
veer
materiaal
staal
cilindertype
korte slag
aansluiting
A 118
Afmetingen, gewicht en temperatuur
gewicht, gebruiksklaar
2.9 kg
gewicht, gebruiksklaar
6.4 lb
Technische tekening afmetingen
afmeting A
100 mm
afmeting A
3.9 in
afmeting B
70 mm
afmeting B
2.8 in
afmeting C
36 mm
afmeting C
1.4 in
afmeting D
77 mm
afmeting D
3 in
afmeting E
15 mm
afmeting E
0.6 in
afmeting F
99 mm
afmeting F
3.9 in
hoek A1
5 °
Normen
ASME
B30.1
Functies
Compacte, platte uitvoering, efficiënt bij beperkte insteekruimte
Slag van 50 mm op alle modellen
