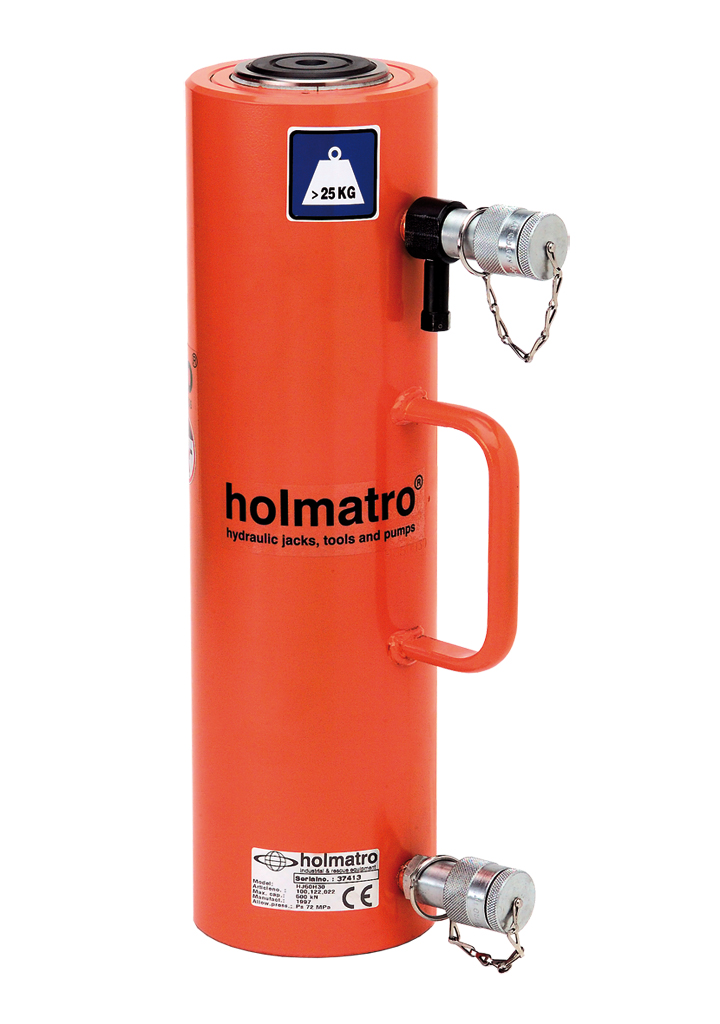

Over de Cilinder HJ 50 H 30
Specificaties
Details
Artikelnummer
100.122.022
Basis specificaties
model
HJ 50 H 30
max. werkdruk
10443 psi
max. werkdruk
720 / 72 (bar/Mpa)
Prestatie
tonnage
50 t
tonnage
110231 lb
slaglengte
300 mm
slaglengte
11.8 in
gesloten hoogte
463 mm
gesloten hoogte
18.2 in
capaciteit
510.3 kN / 52 t / 510.3 / 52 (kN/t)
capaciteit
114720 lbf
effectief drukoppervlak (druk)
70.9 cm2
effectief drukoppervlak (druk)
11 sq. in.
effectief drukoppervlak (retour)
20.6 cm2
effectief drukoppervlak (retour)
3.2 sq. in.
Algemene specificaties
vereiste olie-inhoud (effectief)
1507 cc
vereiste olie-inhoud (effectief)
51 oz
vereiste olie-inhoud (pers)
2127 cc
vereiste olie-inhoud (pers)
71.9 oz
vereiste olie-inhoud (retour)
620 cc
vereiste olie-inhoud (retour)
21 oz
werking
dubbel
retourtype
hydraulisch
materiaal
staal
cilindertype
hoge tonnage
aansluiting
A 118
Afmetingen, gewicht en temperatuur
gewicht, gebruiksklaar
44 kg
gewicht, gebruiksklaar
97 lb
Technische tekening afmetingen
afmeting A
463 mm
afmeting A
18.2 in
afmeting B
130 mm
afmeting B
5.1 in
afmeting C
80 mm
afmeting C
3.1 in
afmeting D1
70 mm
afmeting D1
2.8 in
afmeting D2
85 mm
afmeting D2
3.3 in
afmeting E
38 mm
afmeting E
1.5 in
afmeting F
456 mm
afmeting F
18 in
I type
I-2
afmeting P
70 mm
afmeting P
2.8 in
Functies
Kenmerken en voordelen
- Vlakzadel
- Voorkomt beschadiging plunjer
- Eenvoudig te vervangen door kantelzadel
- Veiligheidsklep ter bescherming tegen overdruk aan retourzijde; A418
Beschermd tegen overdruk aan retourzijde; A418 klep
