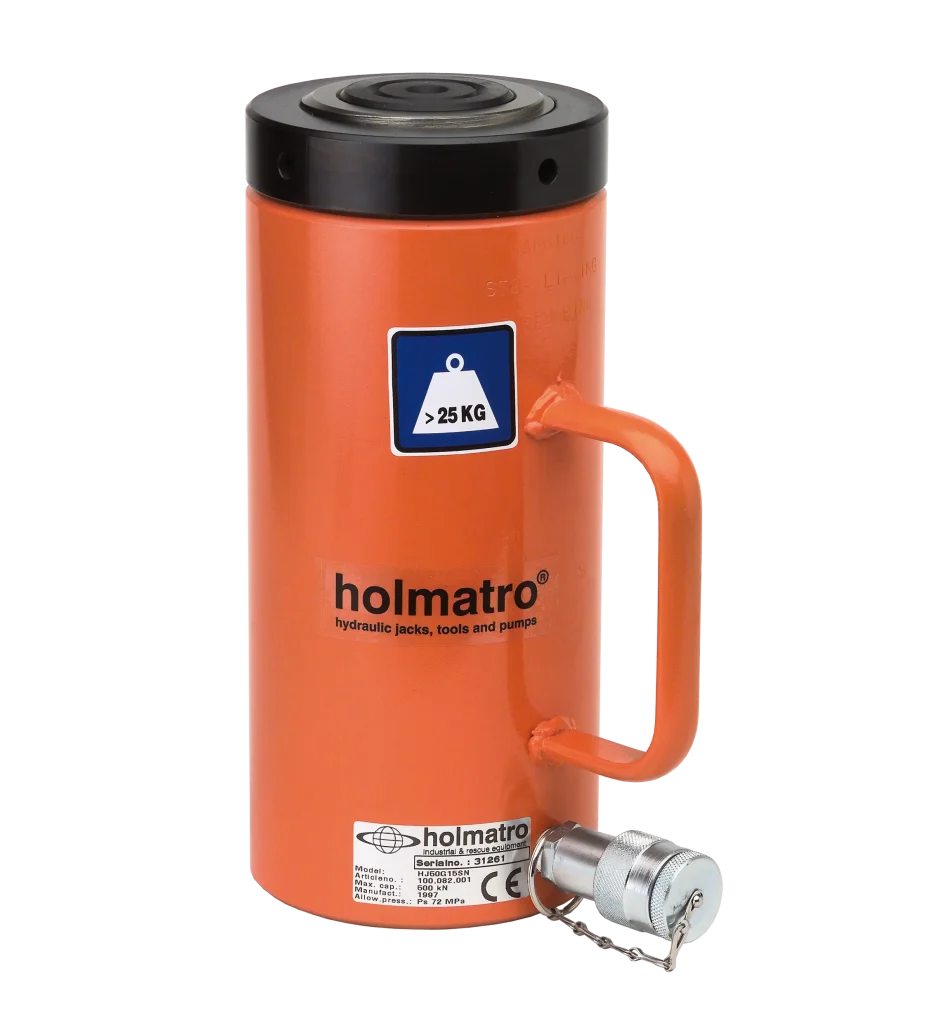

Vérins avec écrou de sécurité HJ 100 G 15 SN

Avec une capacité de levage de 50 à 250 tonnes et une longueur de course comprise entre 50 et 300 mm, les vérins avec écrou de sécurité Holmatro (HLC) offrent une solution hydraulique puissante avec des capacités de verrouillage de charge mécanique, assurant un support de charge sûr et durable pour diverses applications industrielles. Ils sont conçus avec un piston à retour intelligent, ce qui entraîne une différence de hauteur minimale par rapport aux vérins avec écrou de sécurité à retour sous charge, garantissant des opérations efficaces et peu encombrantes. Les vérins avec écrou de sécurité Holmatro (HLC) sont votre solution idéale pour les tâches de levage industrielles exigeantes, garantissant des performances exceptionnelles, une fiabilité et un support de charge sûr grâce à leur fonction de verrouillage mécanique de la charge.
Fourni de série avec :
  • Raccord femelle à haut débit A118
  • Tête plate
Avec une capacité de levage de 50 à 250 tonnes et une longueur de course comprise entre 50 et 300 mm, les vérins avec écrou de sécurité Holmatro (HLC) offrent une solution hydraulique puissante avec des capacités de verrouillage de charge mécanique, assurant un support de charge sûr et durable pour diverses applications industrielles. Ils sont conç...
Trouver un partenaire

Industrial configurator

Supports you in choosing the right tool & setup for your application.

À propos de Vérins avec écrou de sécurité HJ 100 G 15 SN

Spécifications

Choose unit system
Détails
Numéro d'article
100.082.000
Specifications bases
modèle
HJ 100 G 15 SN
pression de travail max.
10443 psi
pression de travail max.
720 / 72 (bar/Mpa)
Performance
tonnage
100 t
tonnage
220462 lb
course
150 mm
course
5.9 in
hauteur rentré
323 mm
hauteur rentré
12.7 in
capacité
1029.3 kN / 105 t / 1029.3 / 105 (kN/t)
capacité
231396 lbf
surface effective de pression
143 cm2
surface effective de pression
22.2 sq. in.
Caractéristiques générales
qté huile nécessaire (effectif)
2150 cc
qté huile nécessaire (effectif)
72.7 oz
type d'action
simple
type de retour
gravité
matière
acier
type de vérin
écrou de sécurité
raccordement
A 118
Dimensions, poids et temperature
poids, prêt à l'emploi
71 kg
poids, prêt à l'emploi
156.5 lb
Dimensions du dessin technique
dimension A
323 mm
dimension A
12.7 in
dimension B
190 mm
dimension B
7.5 in
dimension C
135 mm
dimension C
5.3 in
dimension D
70 mm
dimension D
2.8 in
dimension E
25 mm
dimension E
1 in
dimension F
287 mm
dimension F
11.3 in
type I
I-1

Caractéristiques

Verrouillage mécanique de la charge ; manière sûre de travailler avec une charge soutenue
Convient pour le levage, le serrage dans toutes les positions
Tête plate ; évite d’endommager le piston, facile à remplacer par une tête oscillante

Téléchargements

Safety Guide – Hydraulic hoses & couplers

User Manual Cylinders

Safety Guide – Hydraulic cylinders

HJ 100 G 15 SN, Fiche technique, Lettre impérial

HJ 100 G 15 SN, Fiche technique, A4 métrique

Solutions de Levage – Outils industriels

Locknut cylinders, Gravity return
