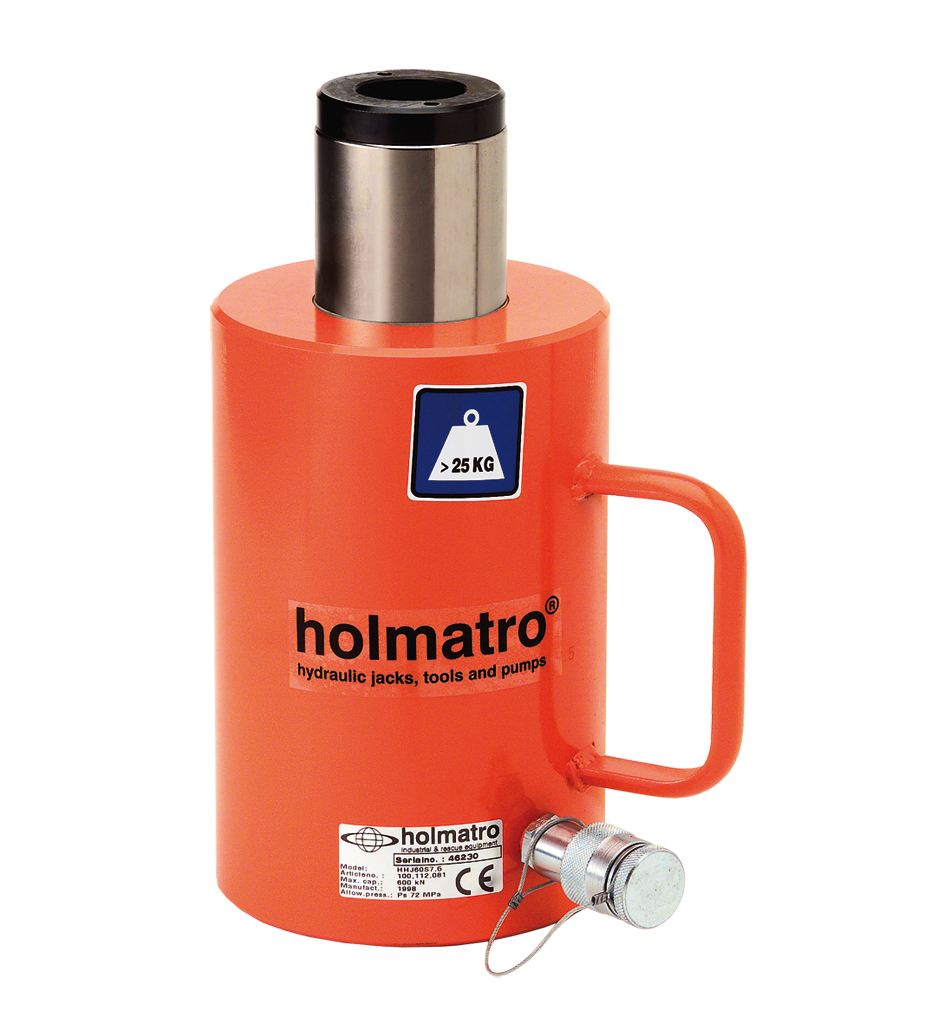

Vérin piston creux HHJ 45 S 15

Vérins piston creux pour la poussée et la traction, avec une capacité de 5 à 110 tonnes et une longueur de course variant entre 25 et 150 mm. La conception unique du piston creux facilite les opérations de poussée et de traction efficaces. Spécialement développés pour les tâches de traction, ces vérins fonctionnent parfaitement avec les tiges filetées, améliorant leurs capacités de traction.
Fourni de série avec :
  • Raccord femelle à haut débit A118
  • Tête creuse (à l’exception des modèles HHJ5S2.5, HHJ12S5 et HHJ12S15)
Vérins piston creux pour la poussée et la traction, avec une capacité de 5 à 110 tonnes et une longueur de course variant entre 25 et 150 mm. La conception unique du piston creux facilite les opérations de poussée et de traction efficaces. Spécialement développés pour les tâches de traction, ces vérins fonctionnent parfaitement avec les tiges filet...
Trouver un partenaire

Industrial configurator

Supports you in choosing the right tool & setup for your application.
Configurer maintenant

À propos de Vérin piston creux HHJ 45 S 15

Spécifications

Choose unit system
Détails
Numéro d'article
100.112.061
Specifications bases
modèle
HHJ 45 S 15
pression de travail max.
10443 psi
pression de travail max.
720 / 72 (bar/Mpa)
Performance
tonnage
45 t
tonnage
99208 lb
course
150 mm
course
5.9 in
hauteur rentré
388 mm
hauteur rentré
15.3 in
capacité
453.5 kN / 46.2 t / 453.5 / 46.2 (kN/t)
capacité
101951 lbf
surface effective de pression
63 cm2
surface effective de pression
9.8 sq. in.
Caractéristiques générales
qté huile nécessaire (effectif)
945 cc
qté huile nécessaire (effectif)
32 oz
type d'action
simple
type de retour
ressort
matière
acier
type de vérin
piston creux
raccordement
A 118
Dimensions, poids et temperature
poids, prêt à l'emploi
35.5 kg
poids, prêt à l'emploi
78.3 lb
Dimensions du dessin technique
dimension A
388 mm
dimension A
15.3 in
dimension B
mm
dimension B
5.5 in
dimension C
65 mm
dimension C
2.6 in
dimension D
70 mm
dimension D
2.8 in
dimension E
36 mm
dimension E
1.4 in
dimension F
376 mm
dimension F
14.8 in
type I
I-2
dimension R
39 mm
dimension R
1.5 in
dimension S
M54x1,5 dim filet

Caractéristiques

Convient pour tirer, lever, serrer dans toutes les positions
Protection contre l’éjection du piston
Tête creuse ; évite d’endommager le piston
