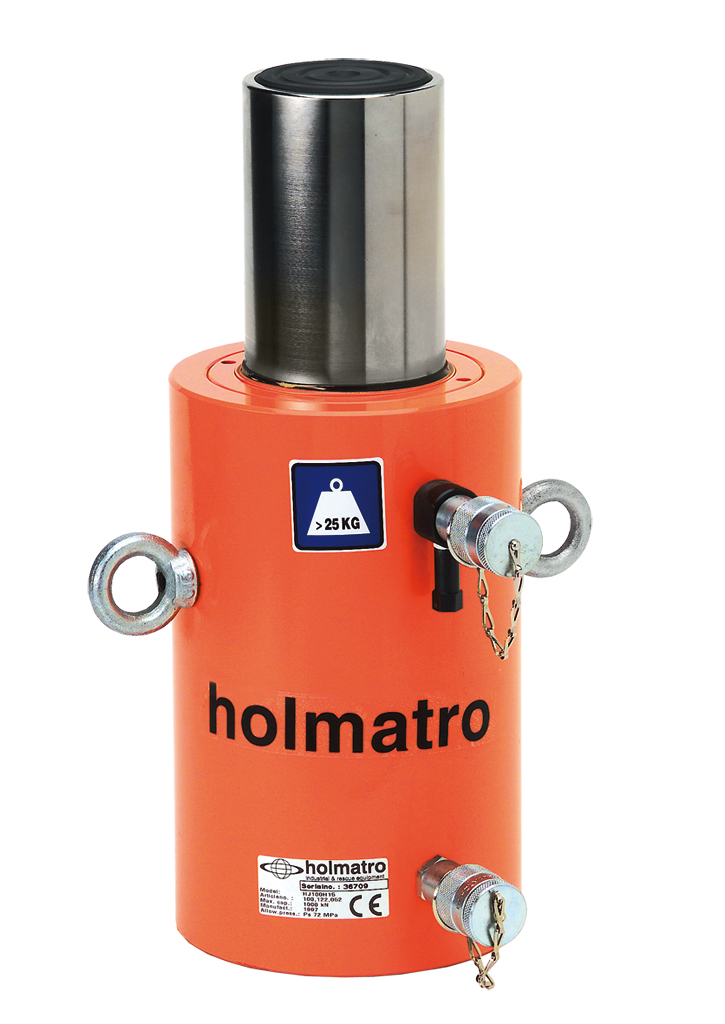

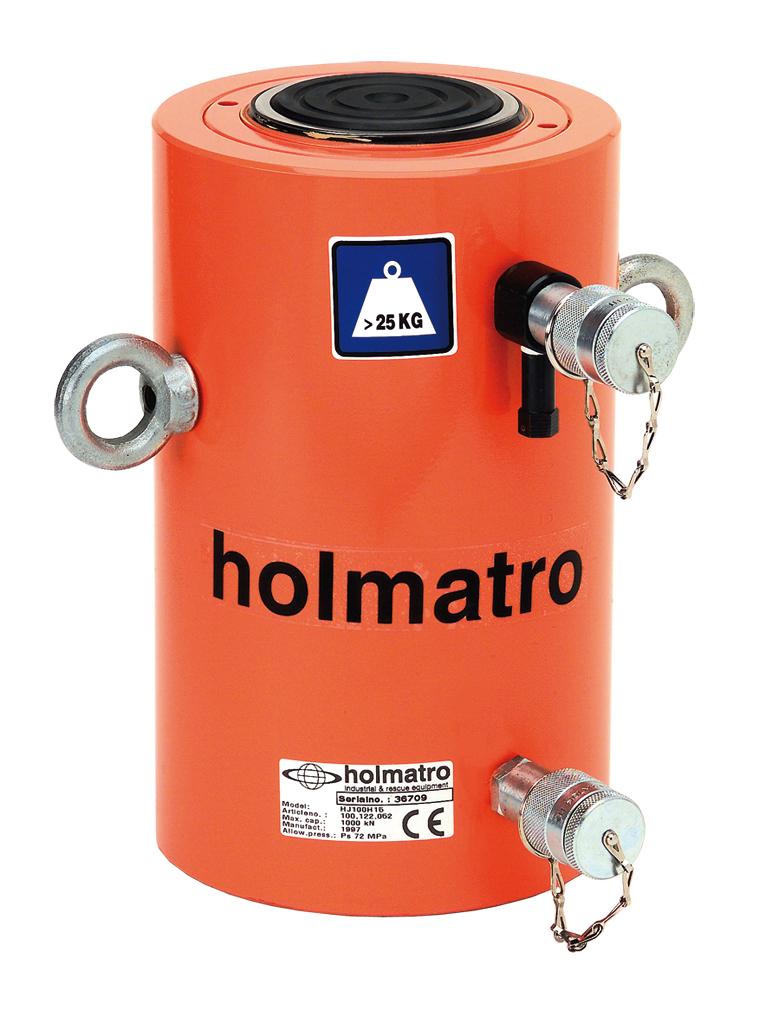

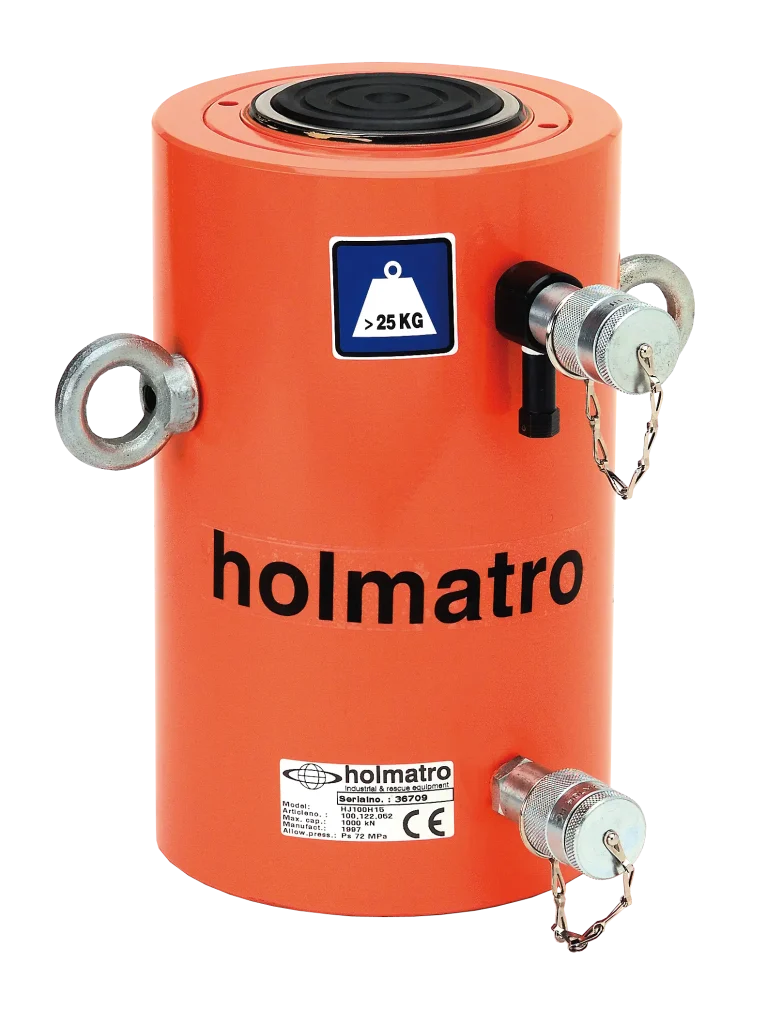

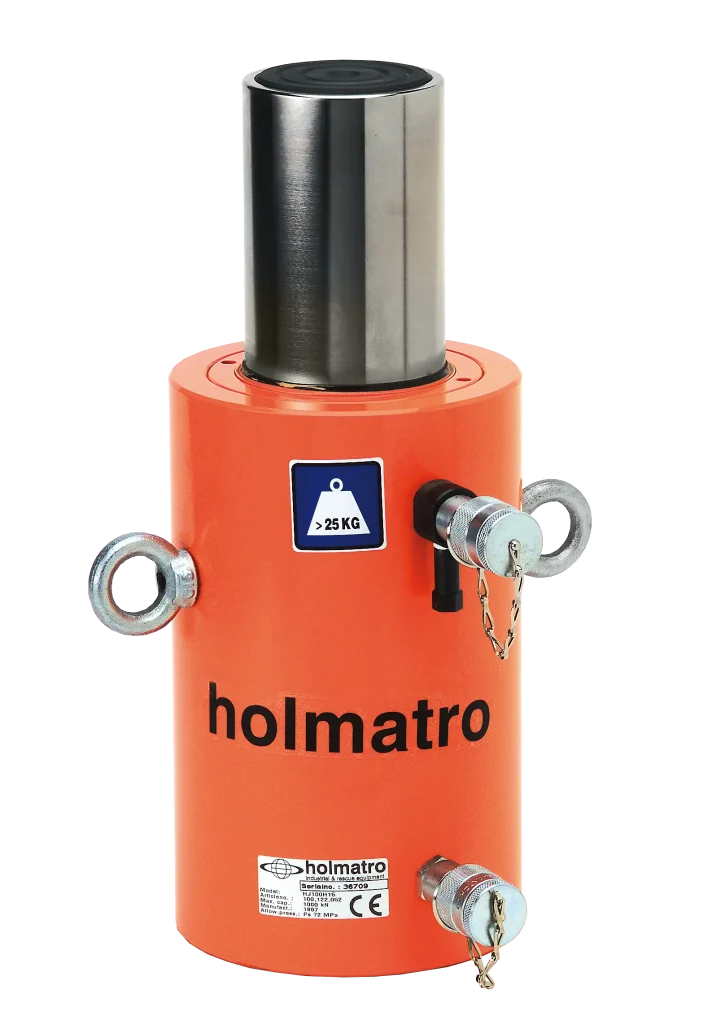

Vérin HJ 100 H 15

Les vérins haute capacité Holmatro (Crics) sont de puissants outils hydrauliques conçus pour les activités de levage de charges lourdes dans les environnements industriels. Avec une capacité de levage allant de 50 à 300 tonnes et une longueur de course réglable entre 50 et 300 mm, ces vérins offrent une puissance et une résistance substantielles pour gérer facilement les tâches de levage exigeantes.
Fourni de série avec :
  • Raccord femelle à haut débit A118
  • Tête plate
Les vérins haute capacité Holmatro (Crics) sont de puissants outils hydrauliques conçus pour les activités de levage de charges lourdes dans les environnements industriels. Avec une capacité de levage allant de 50 à 300 tonnes et une longueur de course réglable entre 50 et 300 mm, ces vérins offrent une puissance et une résistance substantielles po...
Trouver un partenaire

Caractéristiques et avantages

  • Tête plate ; évite d’endommager le piston, facile à remplacer par une tête oscillante
  • Protégé contre la surpression du côté retour ; Soupape A418
Afficher tout

À propos de Vérin HJ 100 H 15

Spécifications

Choose unit system
Détails
Numéro d'article
100.122.052
Specifications bases
modèle
HJ 100 H 15
pression de travail max.
10443 psi
pression de travail max.
720 / 72 (bar/Mpa)
Performance
tonnage
100 t
tonnage
220462 lb
course
150 mm
course
5.9 in
hauteur rentré
309 mm
hauteur rentré
12.2 in
capacité
1029.3 kN / 105 t / 1029.3 / 105 (kN/t)
capacité
231396 lbf
surface effective de pression (en pousser)
143 cm2
surface effective de pression (en pousser)
22.2 sq. in.
surface effective de pression (en retour)
56.6 cm2
surface effective de pression (en retour)
8.8 sq. in.
Caractéristiques générales
qté huile nécessaire (effectif)
1297 cc
qté huile nécessaire (effectif)
43.9 oz
contenu d'huile requis (en pousser)
2145 cc
contenu d'huile requis (en pousser)
72.5 oz
contenu d'huile requis (en retour)
848 cc
contenu d'huile requis (en retour)
28.7 oz
type d'action
double
type de retour
hydraulique
matière
acier
type de vérin
haute capacité
raccordement
A 118
Dimensions, poids et temperature
poids, prêt à l'emploi
53 kg
poids, prêt à l'emploi
116.8 lb

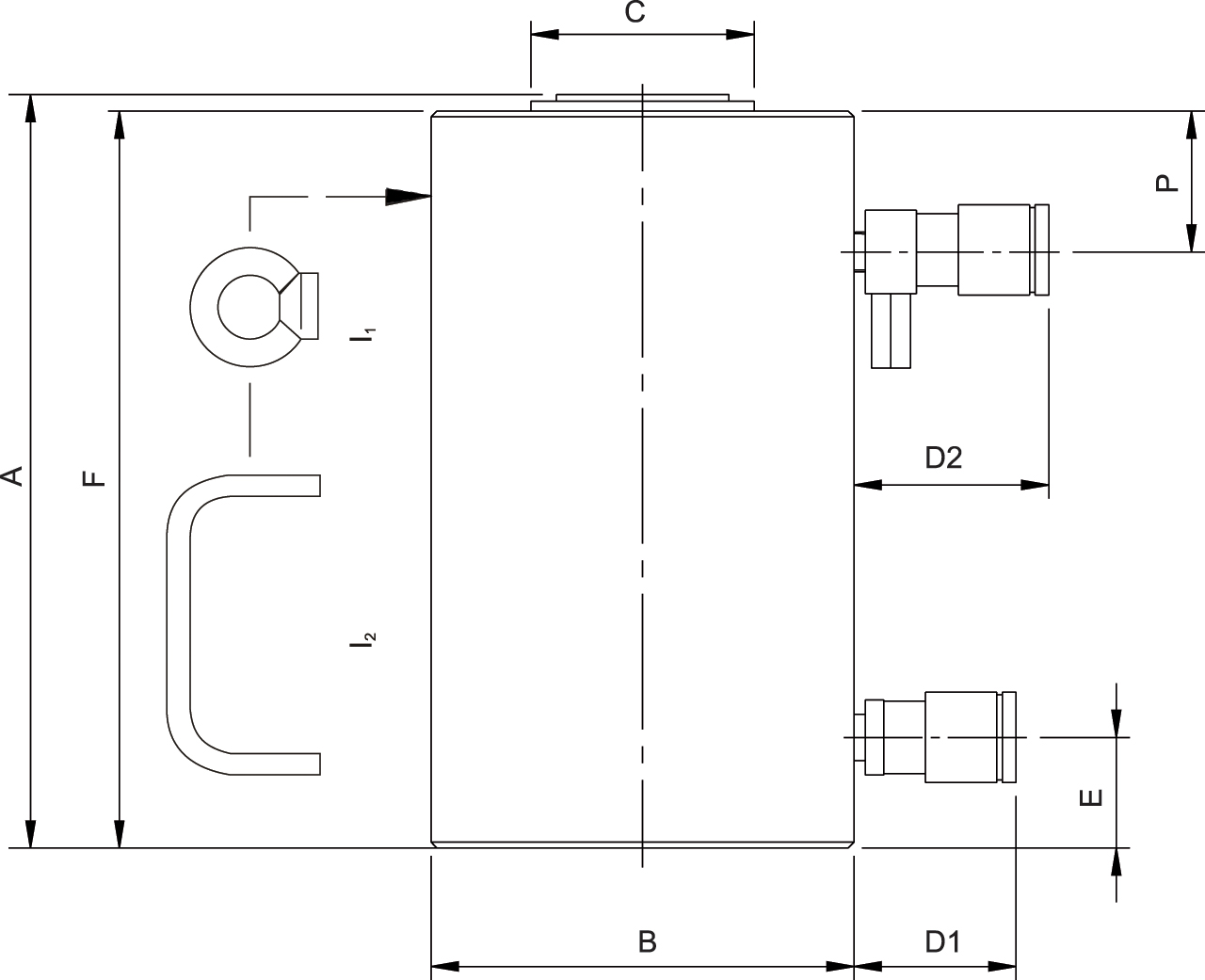

Dimensions du dessin technique
dimension A
309 mm
dimension A
12.2 in
dimension B
178 mm
dimension B
7 in
dimension C
105 mm
dimension C
4.1 in
dimension D1
70 mm
dimension D1
2.8 in
dimension D2
85 mm
dimension D2
3.3 in
dimension E
52 mm
dimension E
in
dimension F
302 mm
dimension F
11.9 in
type I
I-1
dimension P
52 mm
dimension P
2 in

Caractéristiques

Caractéristiques et avantages
  • Tête plate ; évite d’endommager le piston, facile à remplacer par une tête oscillante
  • Protégé contre la surpression du côté retour ; Soupape A418
Protégé contre la surpression du côté retour ; Soupape A418
