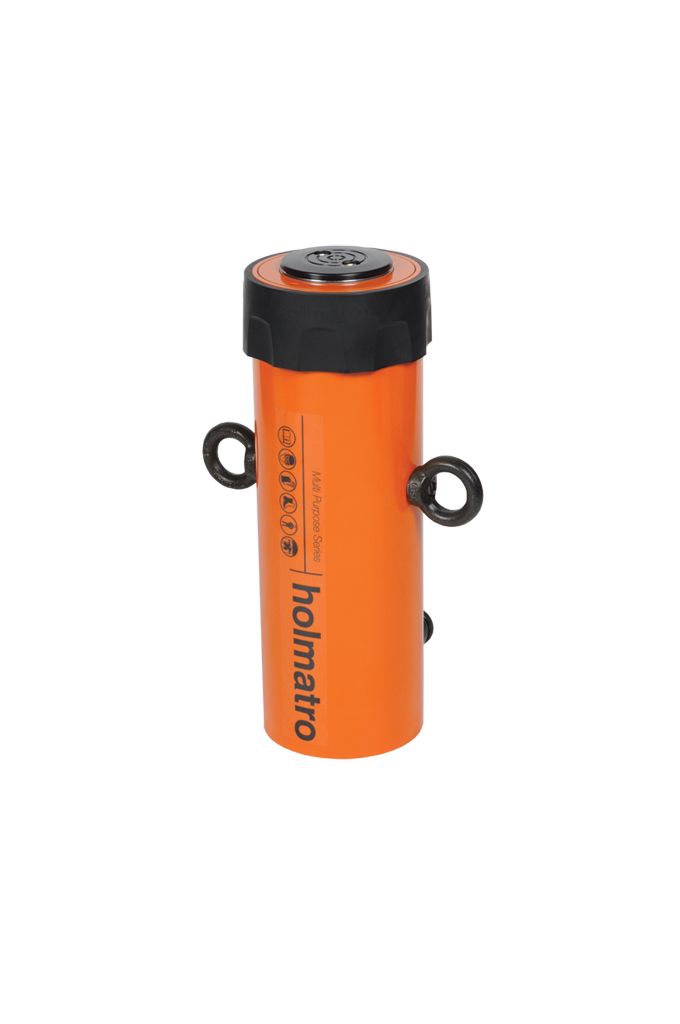

Vérin universel HGC 50 S 25

Les vérins universels (généraux) Holmatro offrent une large gamme de capacités avec des capacités de levage allant de 5 à 100 tonnes et des longueurs de course variant entre 50 et 250 mm. Ces vérins universels conviennent à diverses applications, ce qui en fait un choix fiable pour les tâches de levage, de poussée, de traction et de pressage dans divers environnements industriels. Avec des options de montage pratiques, l’installation est simplifiée et sécurisée. De plus, les modèles avec des capacités de levage allant jusqu’à 50 tonnes sont équipés d’un filetage de piston interne, améliorant leur facilité d’utilisation et leur fonctionnalité.
Fourni de série avec :
  • Filetage de collier et trous de montage de la base
  • Filetage du piston interne sur tous les modèles jusqu’à 50 tonnes
  • Raccord femelle à haut débit A118
  • Tête plate
Les vérins universels (généraux) Holmatro offrent une large gamme de capacités avec des capacités de levage allant de 5 à 100 tonnes et des longueurs de course variant entre 50 et 250 mm. Ces vérins universels conviennent à diverses applications, ce qui en fait un choix fiable pour les tâches de levage, de poussée, de traction et de pressage dans d...
Trouver un partenaire

Industrial configurator

Supports you in choosing the right tool & setup for your application.
Configurer maintenant

À propos de Vérin universel HGC 50 S 25

Spécifications

Choose unit system
Détails
Numéro d'article
100.112.253
Specifications bases
modèle
HGC 50 S 25
pression de travail max.
10443 psi
pression de travail max.
720 / 72 (bar/Mpa)
Performance
tonnage
50 t
tonnage
110231 lb
course
250 mm
course
9.8 in
hauteur rentré
376 mm
hauteur rentré
14.8 in
capacité
510 kN / 52 t / 510 / 52 (kN/t)
capacité
114653 lbf
surface effective de pression
70.9 cm2
surface effective de pression
11 sq. in.
Caractéristiques générales
qté huile nécessaire (effectif)
1772 cc
qté huile nécessaire (effectif)
59.9 oz
type d'action
simple
type de retour
ressort
matière
acier
type de vérin
universel
raccordement
A 118
Dimensions, poids et temperature
poids, prêt à l'emploi
30.1 kg
poids, prêt à l'emploi
66.4 lb
Dimensions du dessin technique
dimension A
376 mm
dimension A
14.8 in
dimension B
127 mm
dimension B
5 in
dimension C1
82 mm
dimension C1
3.2 in
dimension C2
55 mm
dimension C2
2.2 in
dimension D
80 mm
dimension D
3.1 in
dimension E
25 mm
dimension E
1 in
dimension F
370 mm
dimension F
14.6 in
dimension G
8 mm
dimension G
0.3 in
dimension J
5”-12-UN dim filet
dimension K
57 mm
dimension K
2.2 in
dimension M
10 mm
dimension M
0.4 in
dimension N
85 mm
dimension N
3.3 in
dimension O
M12x18 (2x) dim filet
dimension T
210 mm
dimension T
8.3 in
dimension U
54 mm
dimension U
2.1 in
angle A1
90 °
dimension L
65 mm
dimension L
2.6 in
Normes
ASME
B30.1

Caractéristiques

Le revêtement Duplex power rend le piston résistant à la corrosion. La couche supérieure en chrome dur protège le piston contre les rayures et empêche l’adhérence d’objets tels que les projections de soudure (Image 1)
Anneau Duo power ; une combinaison d’un joint supérieur et d’un roulement composite extrêmement solide pour une durée de vie plus longue (Image 2)
Le protecteur de filetage protège le filetage du boîtier de vérin. (Image 3)
Tête XL+ ; La tête QPQ protège le piston contre la corrosion et limite les charges excentriques indésirables (Image 4)
