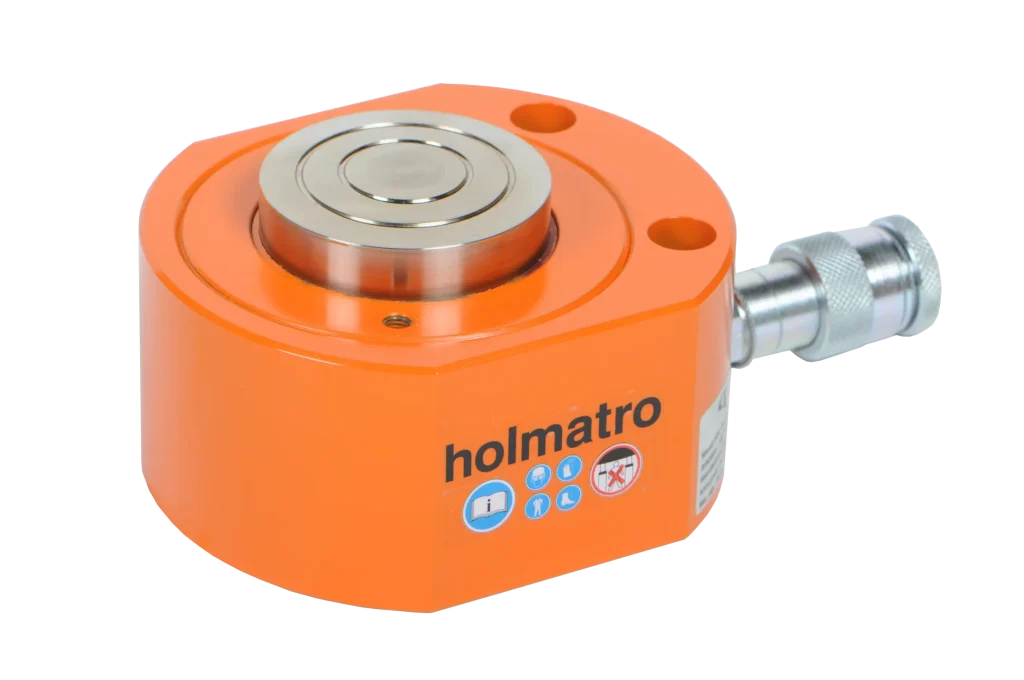

Vérin plat HFC 75 S 1.5
À propos de Vérin plat HFC 75 S 1.5
Spécifications
Détails
Numéro d'article
100.112.297
Specifications bases
modèle
HFC 75 S 1.5
pression de travail max.
10443 psi
pression de travail max.
720 / 72 (bar/Mpa)
Performance
tonnage
75 t
tonnage
165347 lb
course
15 mm
course
0.6 in
hauteur rentré
80 mm
hauteur rentré
3.1 in
capacité
747.9 kN / 76.3 t / 747.9 / 76.3 (kN/t)
capacité
168135 lbf
surface effective de pression
103.9 cm2
surface effective de pression
16.1 sq. in.
Caractéristiques générales
qté huile nécessaire (effectif)
156 cc
qté huile nécessaire (effectif)
5.3 oz
type d'action
simple
type de retour
ressort
matière
acier
type de vérin
plat
raccordement
A 118
Dimensions, poids et temperature
poids, prêt à l'emploi
11 kg
poids, prêt à l'emploi
24.3 lb
Dimensions du dessin technique
dimension A
80 mm
dimension A
3.1 in
dimension B
165 mm
dimension B
6.5 in
dimension B2
144 mm
dimension B2
5.7 in
dimension C
80 mm
dimension C
3.1 in
dimension D
76 mm
dimension D
3 in
dimension E
19 mm
dimension E
0.7 in
dimension F
77 mm
dimension F
3 in
dimension U
76 mm
dimension U
3 in
dimension V
13 mm
dimension V
0.5 in
dimension W
66 mm
dimension W
2.6 in
Normes
ASME
B30.1
Caractéristiques
Version compacte et plate, efficace en cas d’espace d’insertion limité
Course de 15 mm sur tous les modèles
