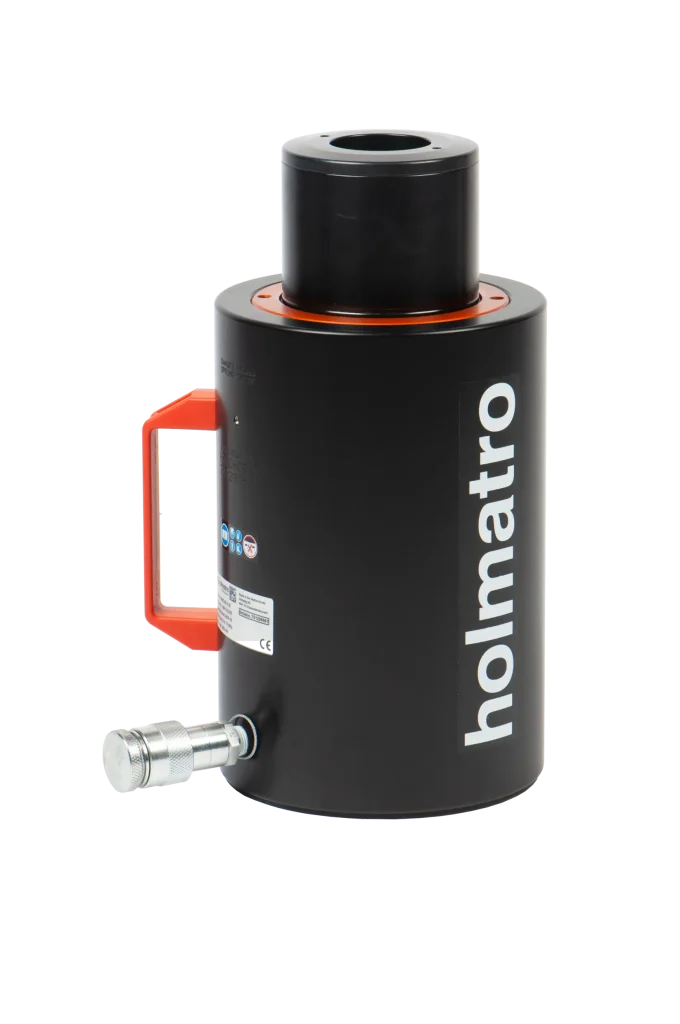

Vérin Piston Creux en Aluminium HAHC60S5

Les vérins piston creux en aluminium Holmatro (HAHC) sont polyvalents avec une conception unique de piston creux qui facilite les opérations de poussée et de traction efficaces. Spécialement développés pour les tâches de traction, ces vérins fonctionnent parfaitement avec les tiges filetées, améliorant leurs capacités de traction. Jusqu’à 60 % plus légers que la variante en acier, ce qui en fait le choix idéal pour optimiser la productivité et l’efficacité dans diverses opérations industrielles.
Fourni de série avec :
  • Raccord femelle à haut débit A118
  • Tête creuse ; évite d’endommager le piston
  • Les vérins plus grands sont équipés de poignées pliables pour un transport et un positionnement faciles
Les vérins piston creux en aluminium Holmatro (HAHC) sont polyvalents avec une conception unique de piston creux qui facilite les opérations de poussée et de traction efficaces. Spécialement développés pour les tâches de traction, ces vérins fonctionnent parfaitement avec les tiges filetées, améliorant leurs capacités de traction. Jusqu’à 60 % plus...
Trouver un partenaire

Industrial configurator

Supports you in choosing the right tool & setup for your application.
Configurer maintenant

À propos de Vérin Piston Creux en Aluminium HAHC60S5

Spécifications

Choose unit system
Détails
Numéro d'article
100.112.376
Specifications bases
modèle
HAHC60S5
pression de travail max.
10443 psi
pression de travail max.
720 / 72 (bar/Mpa)
Performance
tonnage
60 t
tonnage
132277 lb
course
50 mm
course
2 in
hauteur rentré
243 mm
hauteur rentré
9.6 in
capacité
606 kN / 61.8 t / 606 / 61.8 (kN/t)
capacité
136234 lbf
surface effective de pression
84.2 cm2
surface effective de pression
13.1 sq. in.
Caractéristiques générales
qté huile nécessaire (effectif)
421 cc
qté huile nécessaire (effectif)
14.2 oz
type d'action
simple
type de retour
ressort
matière
aluminium
type de vérin
piston creux
raccordement
A 118
Dimensions, poids et temperature
poids, prêt à l'emploi
15.5 kg
poids, prêt à l'emploi
34.2 lb
Dimensions du dessin technique
dimension A
243 mm
dimension A
9.6 in
dimension B
186 mm
dimension B
7.3 in
dimension C
110 mm
dimension C
4.3 in
dimension D
80 mm
dimension D
3.1 in
dimension E
33 mm
dimension E
1.3 in
dimension F
176 mm
dimension F
6.9 in
dimension G
43.5 mm
dimension G
1.7 in
dimension H
150 mm
dimension H
5.9 in
dimension R
56 mm
dimension R
2.2 in
angle A1
40 °
Normes
ASME
B30.1

Caractéristiques

Jusqu’à 60 % plus légers que les vérins en acier - facile et ergonomique
Conception compacte et hauteur inférieure
Convient pour tirer, lever, serrer dans toutes les positions
Anneau Duo power ; une combinaison d’un joint supérieur et d’un roulement composite extrêmement solide pour une durée de vie plus longue
Le piston est recouvert d’une couche anodisée durcie, ce qui le rend extrêmement résistant à l’usure et à la corrosion
