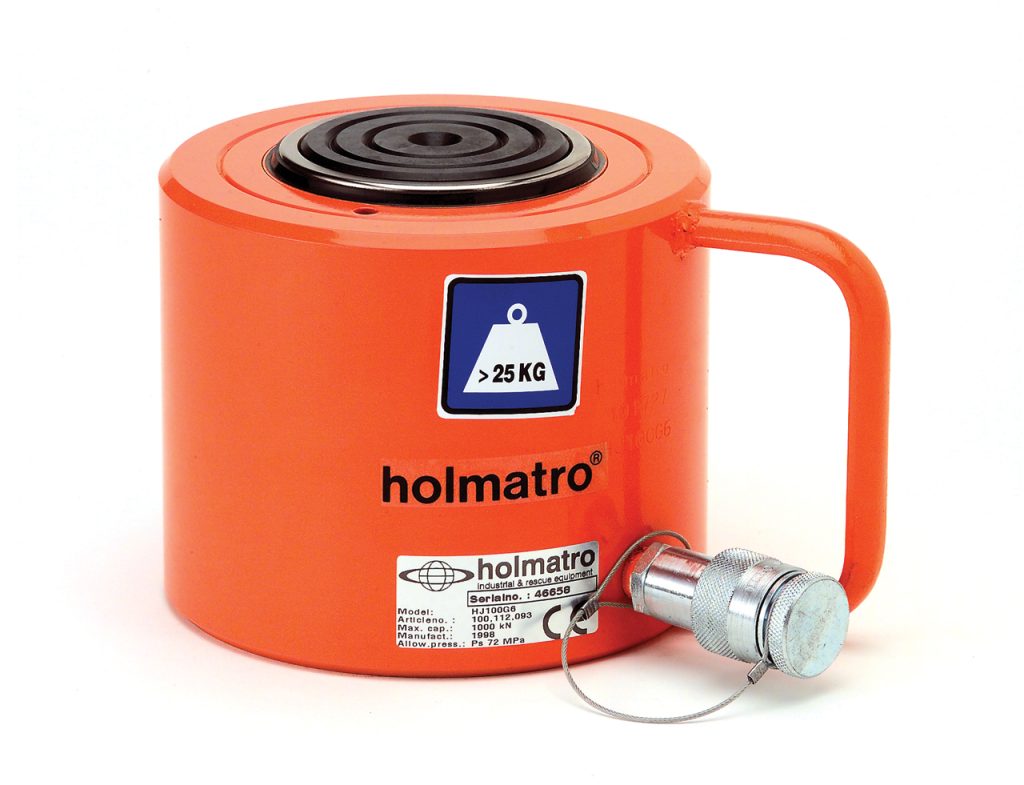

Vérin HJ 100 G 6
À propos de Vérin HJ 100 G 6
Spécifications
Détails
Numéro d'article
100.112.093
Specifications bases
modèle
HJ 100 G 6
pression de travail max.
10443 psi
pression de travail max.
720 / 72 (bar/Mpa)
Performance
tonnage
100 t
tonnage
220462 lb
course
60 mm
course
2.4 in
hauteur rentré
158 mm
hauteur rentré
6.2 in
capacité
1029.3 kN / 105 t / 1029.3 / 105 (kN/t)
capacité
231396 lbf
surface effective de pression
143 cm2
surface effective de pression
22.2 sq. in.
Caractéristiques générales
qté huile nécessaire (effectif)
860 cc
qté huile nécessaire (effectif)
29.1 oz
type d'action
simple
type de retour
gravité
matière
acier
type de vérin
haute capacité
raccordement
A 118
Dimensions, poids et temperature
poids, prêt à l'emploi
29 kg
poids, prêt à l'emploi
63.9 lb
Dimensions du dessin technique
dimension A
158 mm
dimension A
6.2 in
dimension B
185 mm
dimension B
7.3 in
dimension C
105 mm
dimension C
4.1 in
dimension D
70 mm
dimension D
2.8 in
dimension E
27 mm
dimension E
1.1 in
dimension F
151 mm
dimension F
5.9 in
type I
I-2
Caractéristiques
Tête plate ; évite d’endommager le piston, facile à remplacer par une tête oscillante
