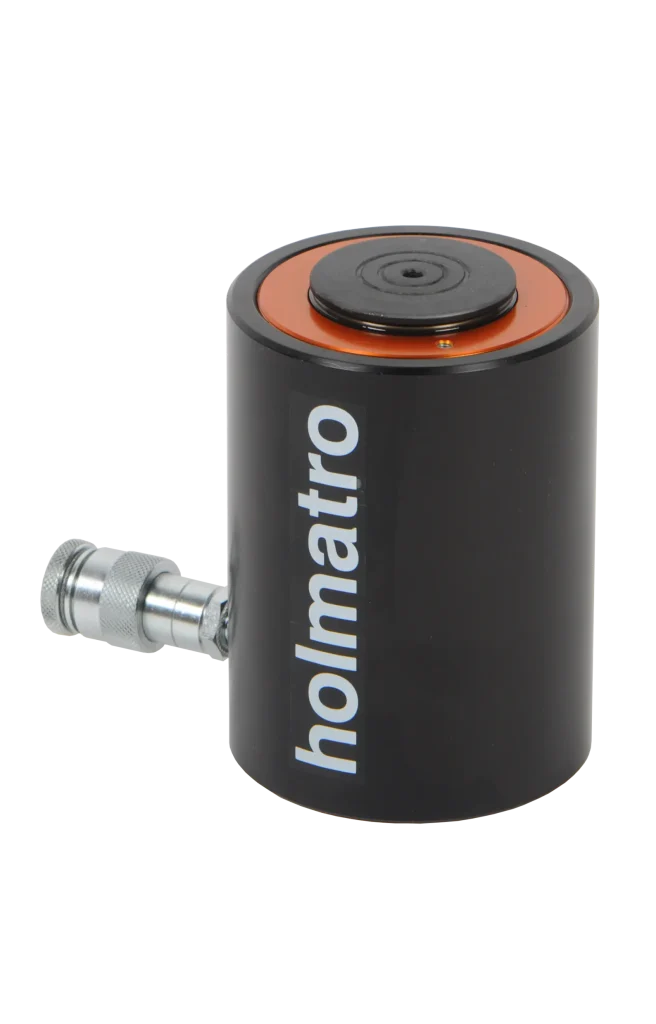

Vérin, aluminium HAC 50 S 5
À propos de Vérin, aluminium HAC 50 S 5
Spécifications
Détails
Numéro d'article
100.112.271
Specifications bases
modèle
HAC 50 S 5
pression de travail max.
10443 psi
pression de travail max.
720 / 72 (bar/Mpa)
Performance
tonnage
50 t
tonnage
110231 lb
course
50 mm
course
2 in
hauteur rentré
183 mm
hauteur rentré
7.2 in
capacité
510.4 kN / 52 t / 510.4 / 52 (kN/t)
capacité
114742 lbf
surface effective de pression
70.9 cm2
surface effective de pression
11 sq. in.
Caractéristiques générales
qté huile nécessaire (effectif)
354 cc
qté huile nécessaire (effectif)
12 oz
type d'action
simple
type de retour
ressort
matière
aluminium
type de vérin
standard
raccordement
A 118
Dimensions, poids et temperature
poids, prêt à l'emploi
6.9 kg
poids, prêt à l'emploi
15.2 lb
Dimensions du dessin technique
dimension A
183 mm
dimension A
7.2 in
dimension B
130 mm
dimension B
5.1 in
dimension C
72 mm
dimension C
2.8 in
dimension D
76 mm
dimension D
3 in
dimension E
30 mm
dimension E
1.2 in
dimension F
175 mm
dimension F
6.9 in
dimension G
8 mm
dimension G
0.3 in
Normes
ASME
B30.1
Caractéristiques
Jusqu’à 50 % plus légers que les vérins en acier - facile et ergonomique
Anneau Duo power ; une combinaison d’un joint supérieur et d’un roulement composite extrêmement solide pour une durée de vie plus longue
La tête XL protège de manière optimale le piston et guide la charge le plus efficacement possible
Le piston est recouvert d’une couche anodisée durcie, ce qui le rend extrêmement résistant à l’usure et à la corrosion
