L’écarteur Hydraulique Comme Équipement de Levage: Quelles sont les Possibilités ?
Même si le levage d’un véhicule à l’aide d’un écarteur ne correspond pas à la fonction primaire de l’outil, cela peut arriver dans la vraie vie.
Un écarteur peut être utilisé pour soulever des voitures, du matériel agricole et d’autres objets lourds en cas de coincement ou d’urgence. Dans les cas où une action rapide est nécessaire pour libérer une personne coincée sous un véhicule, un écarteur peut s’avérer efficace, à condition que vous compreniez ses limites et les risques encourus.
Ce document explique ces limitations et vous aide à éviter les risques. Nous couvrons les sept sujets
suivants :
- Poids de la charge
- Stabilité de l’écarteur
- Soutien des pointes d’écartement
- Espace disponible pour placer l’écarteur.
- À faire et à ne pas faire
- Abaissement d’une charge
- Accessoires d’élargissement des pointes d’écartement
L’écarteur dont il est question dans ce document est le PSP40, mais les principes généraux sont
valables pour tous les écarteurs Holmatro. Vous trouverez les spécifications techniques du PSP40 et
de tous les autres écarteurs sur le site Holmatro.
1. Le Poids de la Charge
Il est important de noter que : la force d’écartement est la plus faible lorsque les bras sont complètement
fermés. La force augmente au fur et à mesure que les bras de l’écarteur s’ouvrent.

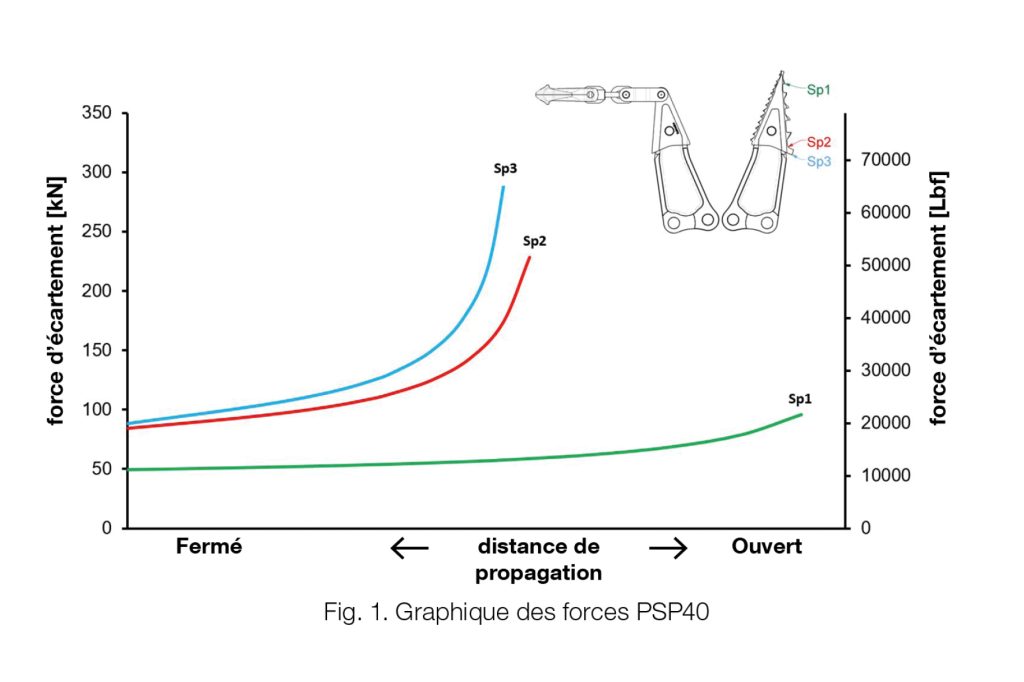

La résistance de l’écarteur est testée conformément à la norme EN13204, à 2,5 cm de l’extrémité (voir
SP1 dans le graphique).
La force minimale (à SP1) est de 43 kn / 4,4 tonnes. La force maximale (à SP1) est de 77 kn / 7,8 tonnes.
Quelle en est l’utilité pratique ?
Il est essentiel de garder à l’esprit que la charge maximale ne doit jamais dépasser la force d’écartement
minimale de l’écarteur.
Pour faire simple : Si une charge lourde est inclinée et que vous utilisez un écarteur pour la mettre de
niveau, les bras de l’écarteur se fermeront pendant cette opération. Lorsque les bras se rapprocheront,
la capacité de charge maximale diminuera, mais le poids effectif de la charge augmentera en raison
du changement d’angle. Cela peut entraîner une surcharge de l’outil et potentiellement une défaillance
matérielle.
2. Stabilité de L’écarteur
Les bras de l’écarteur dessinent une parabole en s’ouvrant.
Les pointes d’écartement ne se déplacent pas en ligne droite, mais leur position change au fur et à
mesure que les bras s’ouvrent, en suivant une trajectoire parabolique. Cela affecte également la stabilité
de l’écarteur, qui se déplace davantage sur les pointes qu’il ne reste à plat.
Le bras inférieur sur la surface a tendance à se déplacer lorsque le bras supérieur accroche l’objet. Si
l’une des pointes d’écartement n’a pas suffisamment de contact ou de prise au départ, elle risque de se
déplacer ou même de glisser complètement au fur et à mesure que les bras s’ouvrent.
La fig. 3 montre que si la pointe d’écartement
inférieure assure un soutien suffisant, la pointe
supérieure supporte la charge à l’extrémité
maximale et peut se déplacer rapidement à
mesure que l’écarteur s’ouvre davantage.
Note : pour éviter qu’une charge ne tombe, il
est indispensable de l’arrimer avec des cales
ou des dispositifs similaires. À mesure que
l’écarteur s’ouvre, il devient plus enclin aux
mouvements latéraux, ce qui peut entraîner
le glissement des pointes d’écartement. Cela
nous amène au point suivant : le soutien des
pointes d’écartement.
3. Soutien des Pointes D’écartement
La fig. 4 montre que la pointe d’écartement supérieure s’engage suffisamment dans l’objet, ce qui réduit
le risque de déplacement. La pointe d’écartement inférieure soutient toute la surface, ce qui assure la
stabilité.
Il est essentiel de remplir autant que possible l’espace vide entre le sol et l’objet. L’ouverture de l’écarteur
est ainsi réduite au minimum, ce qui permet aux pointes d’écartement d’avoir un maximum de prise.
Le levage de l’objet doit être immédiatement interrompu si la pointe d’écartement inférieure se détache
du matériau de blocage. Dans cette situation, la pointe supporte la charge sur le bord, ce qui crée une
situation instable.
4. L’espace Disponsible pour Placer L’écarteur
Le bloc de calage sous l’écarteur doit être stable et suffisamment large pour assurer un soutien suffisant
à la pointe d’écartement inférieure. L’espace entre l’objet et le bloc de calage doit permettre de placer
l’écarteur suffisamment loin sous l’objet. Les pointes d’écartement doivent avoir un soutien adéquat, sur
au moins 4 cm.
S’il n’y a pas assez d’espace, vous ne pouvez pas positionner l’écarteur correctement.
S’il y a trop d’espace, la surface d’appui se modifie considérablement pendant le mouvement de levage.
5. À Faire et à ne pas Faire
À FAIRE Ouvrir l’écarteur jusqu’à ce que la surface d’appui des pointes d’écartement diminue.
À NE PAS FAIRE Ne continuez pas quand vous atteignez la position extrême !!!
Arrêtez-vous immédiatement si l’écarteur n’assure plus un soutien total !
6. Abaissement d’une Charge
Tous les outils de désincarcération hydrauliques à double effet sont équipés de clapets anti-retour contrôlés par la pression (PCCV). Ces clapets empêchent l’outil de se fermer sous l’effet de forces extérieures qui ne résultent pas d’une action intentionnelle. Lors de l’abaissement d’une charge,
la pression d’huile dans l’outil peut dépasser la pression que les PCCV maintiennent pour le garder
ouvert. Dans ce cas, les PCCV se ferment.
Lorsque la pression d’huile provenant de la poignée de commande augmente, le clapet s’ouvre à nouveau, ce qui permet l’abaissement de la charge. Par la suite, la pression dans l’outil augmente à nouveau, ce qui entraîne une nouvelle fermeture des PCCV. L’opérateur augmente alors la pression, ce qui provoque la réouverture du clapet. Ce processus peut se produire très rapidement, et le clapet peut s’ouvrir et se fermer plusieurs fois par
seconde. Il en résulte un effet de secousse sur la
charge et l’écarteur pendant l’abaissement, ce qui
introduit des forces dynamiques supplémentaires
et peut entraîner des situations dangereuses ou
endommager l’écarteur.
Holmatro conseille donc de n’effectuer des opérations de levage avec un écarteur qu’en cas d’urgence et,
si possible, de maintenir la charge en hauteur. Il est préférable de stabiliser la charge avec des matériaux
qui pourront être enlevés ultérieurement par une équipe de récupération. Il est pratiquement impossible
d’abaisser une charge en toute sécurité avec un écarteur. Dans les situations contrôlées, où il n’y a pas
de sauvetage à effectuer, il est préférable d’attendre l’arrivée d’un équipement de levage approprié, tel
que des coussins de levage.
7. Accessoires D’Élargissement des Pointes \ D’écartement
L’utilisation d’accessoires qui élargissent les pointes d’écartement pendant le levage peut dépasser les
directives internationales de conception pour la sécurité et les performances des outils de désincarcération
hydrauliques, telles que décrites dans les normes EN13204 et NFPA 1936.
Nous savons que plusieurs parties ont introduit sur le marché des accessoires d’élargissement des
pointes d’écartement, tels que le SHUB ou le TL-9. Si les accessoires de levage tels que le SHUB ou le
TL-9 peuvent améliorer la stabilité pendant le levage, ils peuvent également entraîner des forces latérales
inacceptables sur les bras d’écartement. Ces forces latérales peuvent avoir un impact négatif sur l’intégrité
et la sûreté de l’écarteur.
Holmatro décline toute responsabilité si un écarteur ou un outil combiné Holmatro est
utilisé en combinaison avec un accessoire plus large que la pointe d’écartement d’origine.
Note de conclusion
La charge doit toujours être correctement stabilisée avant de commencer le levage. Pendant l’opération
de levage, elle doit être entièrement soutenue afin d’éviter toute chute soudaine liée à un déplacement
ou à une inclinaison de l’écarteur dus à une utilisation incorrecte. L’arrimage mécanique de la charge est
essentiel, même en cas d’utilisation d’outils hydrauliques pour le levage.
Marinus Verweijen & Juul de Graaf
Holmatro Rescue Consultants
