Usar un Separador Hidráulico como Equipe de Elevación:¿Hasta qué Punto es Posible?
Aunque un separador no está diseñado específicamente para levantar un vehículo, en la vida real se hace.
Un separador puede utilizarse para levantar coches, maquinaria agrícola y otros objetos pesados en caso de atrapamiento o emergencia. En los casos en los que es preciso actuar con rapidez para liberar a alguien atrapado bajo un vehículo, un separador puede ser eficaz, siempre que comprenda sus limitaciones y los riesgos que conlleva.
En este documento se explican esas limitaciones y se le ayuda a evitar riesgos. Vamos a tratar estos siete
temas:
- Peso de la carga
- Estabilidad del separador
- Soporte de las puntas de separación
- Espacio disponible para colocar el separador
- Qué hacer y qué no hacer
- Bajar una carga
- Accesorios para ensanchar la punta de separación
El separador del que se habla en este documento es el PSP40, pero los principios generales son
válidos para todos los separadores Holmatro. Encontrará las especificaciones técnicas del PSP40 y de
todos los demás separadores en la página web de Holmatro.
1. El Peso de la Carga
Es importante tener en cuenta: la fuerza de separación es la mínima cuando los brazos están
completamente cerrados. A medida que los brazos separadores se van abriendo, aumenta la fuerza.

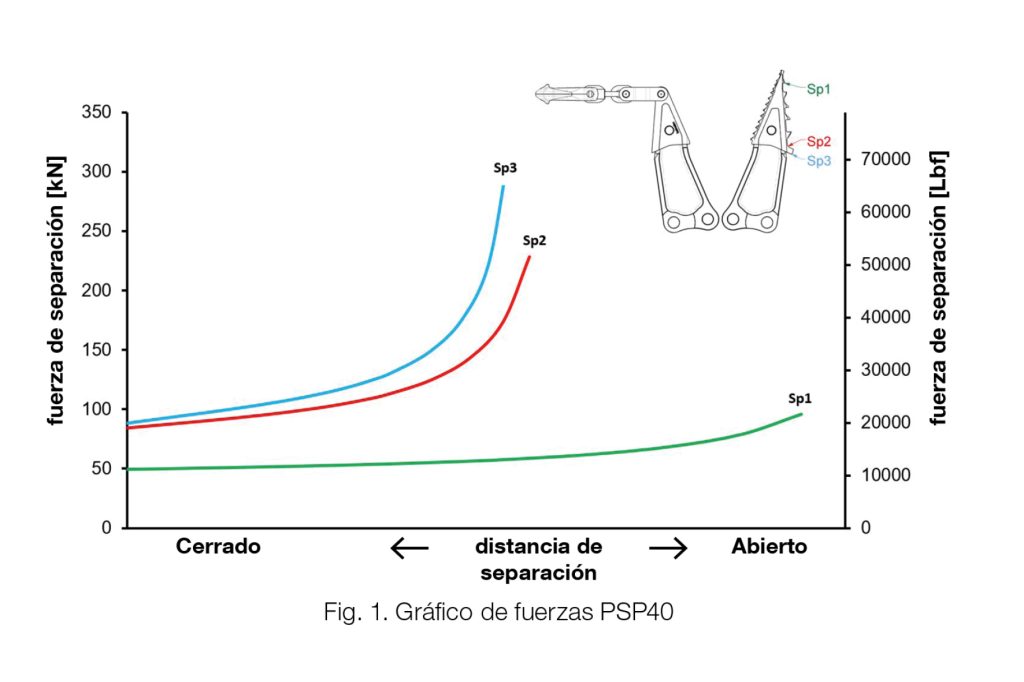

La resistencia del separador se comprueba según la norma EN13204, a 2,5 cm de la punta (véase SP1
en el gráfico).
La fuerza mínima (en SP1) es de 43 kn / 4,4 toneladas. La fuerza máxima (en SP1) es de 77 kn / 7,8 toneladas.
¿Qué utilidad práctica tiene esto?
El dato clave es que la carga máxima nunca debe superar la fuerza mínima de separación del separador.
Dicho de otra forma: si hay una carga pesada que está inclinada y utiliza un separador para nivelarla, los
brazos del separador se cerrarán durante este proceso. A medida que los brazos se cierran, disminuye
la capacidad de carga máxima, pero el peso efectivo de la carga aumenta debido al cambio de ángulo.
Esto puede provocar una sobrecarga de la herramienta y, potencialmente, el fallo del material.
2. Estabilidad del Separador
Los brazos separadores trazan una parábola al abrirse.
Las puntas de separación no se mueven en línea recta, sino que su posición cambia a medida que
los brazos se abren, siguiendo una trayectoria parabólica. Esto afecta asimismo a la estabilidad del
separador, que se desplaza más sobre las puntas que si permanece plano.
El brazo inferior sobre la superficie tiende a desplazarse cuando el brazo superior sujeta el objeto. Si
una de las puntas de separación no tiene suficiente contacto o agarre al principio, podría desplazarse o
incluso deslizarse por completo a medida que los brazos se abren más.
La Fig. 3 ilustra que mientras la punta de separación inferior proporciona suficiente apoyo, la punta superior soporta la carga en el extremo máximo y puede desplazarse rápidamente a medida que el separador se abre más.
Nota: para evitar que se caiga una carga, es esencial asegurarla con bloques o dispositivos similares. A medida que se abre el separador, se vuelve más propenso al movimiento lateral, lo que puede provocar el deslizamiento de las puntas de separación. Esto nos lleva al siguiente punto: el apoyo de las puntas de separación.
3. Apoyo de las Puntas de Separación
La Fig. 4 muestra que la punta de separación superior se engancha suficientemente al objeto, reduciendo
la probabilidad de desplazamiento. La punta de separación inferior sostiene toda la superficie,
proporcionando estabilidad.
Es esencial llenar al máximo el espacio vacío que hay entre el suelo y el objeto. Esto reduce al mínimo
la abertura del separador, permitiendo que las puntas de separación tengan el máximo agarre. Se debe
interrumpir de inmediato la elevación del objeto si la punta de separación inferior se desprende del
material de bloqueo. Si se produce esta situación, la punta soporta la carga en el borde, lo que da lugar
a una situación inestable.
4. Espacio Disponible Para Colocar el Separador
La base situada bajo el separador debe ser estable y lo suficientemente ancha como para proporcionar
un apoyo suficiente a la punta de separación inferior. El espacio entre el objeto y la base debe ser lo
suficientemente grande como para que el separador entre lo suficiente por debajo del objeto. Las puntas
de separación deben tener un soporte adecuado, de al menos 4 cm.
Si no hay espacio suficiente, no podrá colocar el separador correctamente.
Si hay demasiado espacio, la superficie de apoyo cambia significativamente durante el movimiento de
elevación.
5. Qué Hacer y Qué No Hacer
SÍ Abra el separador hasta que disminuya la superficie de apoyo de las puntas de separación.
NO continúe si llega a la posición extrema
Deténgase inmediatamente si el separador deja de ofrecer un apoyo total.
6. Bajar una Carga
Todas las herramientas de rescate hidráulicas en 2
fases están equipadas con válvulas de retención de
control de presión (PCCV). Estas válvulas impiden
que la herramienta se cierre involuntariamente a
causa de fuerzas externas, a menos que se accione deliberadamente. Al bajar una carga, la presión del aceite de la herramienta puede superar la presión que mantiene la PCCV para mantenerla abierta. En este caso, la PCCV se cerrará.
A medida que aumenta la presión de aceite del
mando de control, la válvula se abre de nuevo,
permitiendo que baje la carga. Posteriormente, la presión en la herramienta vuelve a aumentar, provocando que la válvula PCCV se cierre de nuevo. A continuación, el operario eleva la presión,
lo que hace que la válvula se vuelva a abrir. Este
proceso puede ocurrir muy rápidamente, de modo
que la válvula se abre y se cierra varias veces por
segundo. Esto provoca un efecto de sacudida en
la carga y el separador durante el descenso, lo que
introduce fuerzas dinámicas adicionales y puede
provocar situaciones peligrosas o daños en el
separador.
Por este motivo, Holmatro aconseja realizar la operación de elevación con un separador únicamente en caso de emergencia y, en la medida de lo posible, la carga debe mantenerse elevada. Es preferible estabilizar la carga con material que pueda ser retirado posteriormente por un equipo de recuperación. Bajar una carga de forma segura con un separador es prácticamente imposible. En situaciones controladas, en las que no hay rescate de por medio, es mejor esperar a la llegada de un equipo de elevación adecuado, como los cojines de elevación.
7. Accesorios Para Ensanchar la Punta de Separación
El uso de accesorios que ensanchan las puntas de separación durante la elevación puede exceder las
directrices internacionales de diseño para la seguridad y el rendimiento de las herramientas hidráulicas
de rescate, tal y como se indica en normas como la EN13204 y la NFPA 1936.
Somos conscientes de que algunas empresas han lanzado al mercado accesorios para ensanchar las
puntas de separación, como el SHUB o el TL-9. Si bien es cierto que accesorios de elevación como el
SHUB o el TL-9 pueden mejorar la estabilidad durante la elevación, también pueden provocar fuerzas
laterales inaceptables en los brazos de separación. Estas fuerzas laterales pueden afectar negativamente
a la integridad y la seguridad del separador.
Holmatro no asume responsabilidad alguna sobre el producto si se utiliza un separador o herramienta combinada Holmatro en combinación con un accesorio que sea más ancho que la punta de separación original.
Nota final
La carga debe estar siempre correctamente estabilizada antes de iniciar la elevación. Durante el proceso
de elevación, debe estar totalmente apoyada para evitar que se caiga de repente si el separador se
desplaza o se inclina debido a un uso incorrecto. La sujeción mecánica de la carga es esencial, aun en
el caso de que se utilicen herramientas hidráulicas para la elevación.
Marinus Verweijen & Juul de Graaf
Holmatro Rescue Consultants
