Teleskopzylinder TR 5349 LP
| eingefahrene Länge: | 540 mm |
| eingefahrene Länge: | 21.3 in |
| Länge ausgefahren: | 1225 mm |
| Länge ausgefahren: | 48.2 in |
Merkmale und Vorteile
- Noch leichter dank neuer Materialien, Komponentenintegration und intelligentem Design. Reduziert die physische Belastung: sehr einfach zu tragen und zu verwenden.
Über die Teleskopzylinder TR 5349 LP
Spezifikationen
Details
Artikelnummer
150.032.114
Grundspezifikationen
Modell
TR 5349 LP
ausgerüstet mit (Anschluss Typ)
CORE
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
max. Spreizkraft 1. Kolben
48784 lbf
max. Spreizkraft 2. Kolben
22706 lbf
Hub erste Kolbenstange
355 mm
Hub erste Kolbenstange
14 in
Hub zweite Kolbenstange
330 mm
Hub zweite Kolbenstange
13 in
vollständiger Hub
685 mm
vollständiger Hub
27 in
eingefahrene Länge
540 mm
eingefahrene Länge
21.3 in
Länge ausgefahren
1225 mm
Länge ausgefahren
48.2 in
max. Spreizkraft 1. Kolben
217 / 22.1 (kN/t)
max. Spreizkraft 2. Kolben
101 / 10.3 (kN/t)
Allgemeine Daten
Anzahl Kolben
2
Abmessungen, Gewicht und Temperatur
Abmessung (AxBxC)
280 x 109 x 540 mm
Abmessung (AxBxC)
11 x 4.3 x 21.3 in
Gewicht (ohne Schlauch)
14.2 kg
Gewicht (ohne Schlauch)
31.3 lb
Gewicht, einsatzbereit (mit angeschlossenem Schlauch gemäß EN 13204 2025 Ed.)
15.6 kg
Gewicht, einsatzbereit (mit angeschlossenem Schlauch gemäß EN 13204 2025 Ed.)
34.4 lb
Normen
EN 13204 Klassifizierung
TR217/355-101/330-14.2
EN 13204 Konform
ja
Merkmale
Reduziertes Gewicht
- Noch leichter dank neuer Materialien, Komponentenintegration und intelligentem Design. Reduziert die physische Belastung: sehr einfach zu tragen und zu verwenden.
Verbesserte Leistung
- Größere Spreizkraft und Länge für erweiterte Anwendungsmöglichkeiten
Im Kopf des Rettungszylinders integrierter Laserpointer
- Markiert exakt die Stelle, wo der Retttungszylinder das Objekt nach dem Herausfahren berühren wird
- Ermöglicht sofort eine korrekte Positionierung, spart auf diese Weise Zeit und ist sicherer für das Unfallopfer
Integrierte LED-Beleuchtung
- Beleuchtung der Kolbenstange sowie der Grundseite des Rettungszylinders (insgesamt 6 LED-Leuchten)
- Rettungskräfte können sowohl tagsüber als auch nachts direkt loslegen, ohne in ihrem eigenen Schatten zu arbeiten.

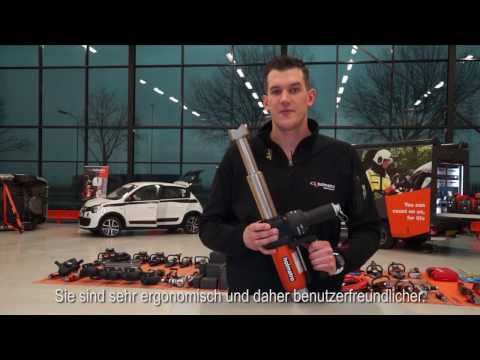

Ergonomischer Tragegriff
- Neues Griffdesign zum leichten Tragen: das Gerät bleibt immer im Gleichgewicht
- Parallel zum Gerät montiert, um die Abmessungen in Grenzen zu halten
Eingebautes Schnellstromventil
- Im unbelasteten Zustand fährt die Kolbenstange schnell bis zur gewünschten Länge heraus, um die Positionierung des Rettungszylinders zu beschleunigen
Neuer Bedienungshandgriff
- Verbessertes ergonomisches Design mit besserem Halt für optimale Kontrolle über das Gerät
