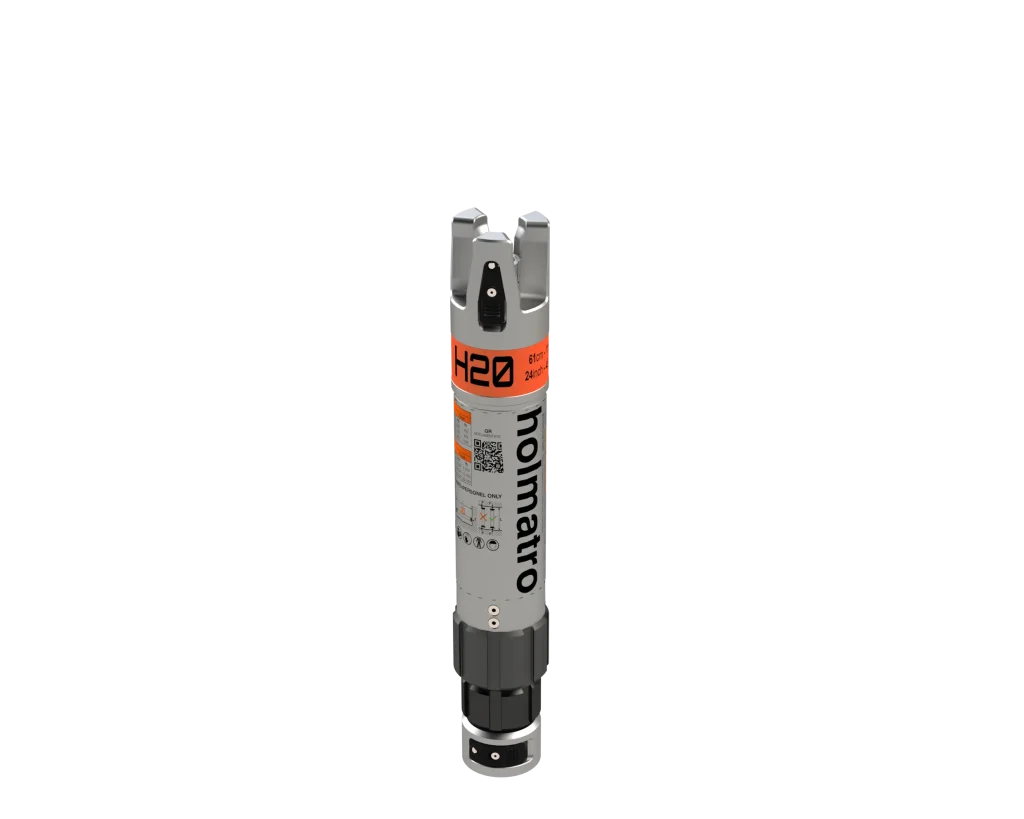

Stütze H20
| Verriegelungssystem: | Sicherungsmutter |
| Stütztyp: | hydraulisch |
| eingefahrene Länge: | 613 mm |
| eingefahrene Länge: | 24.1 in |
Merkmale und Vorteile
- Eine einzige hydraulische Stütze für alle Anwendungen – Mit dem Doppelhub auch für kurze und lange Strecken geeignet
Über die Stütze H20
Spezifikationen
Details
Artikelnummer
151.002.166
Grundspezifikationen
Modell
H20
max. Betriebsdruck
10443 psi
Verriegelungssystem
Sicherungsmutter
Stütztyp
hydraulisch
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
vollständiger Hub
540 mm
vollständiger Hub
21.3 in
mechanischen Hub
270 mm
mechanischen Hub
10.6 in
hydraulischen Hub
270 mm
hydraulischen Hub
10.6 in
eingefahrene Länge
613 mm
eingefahrene Länge
24.1 in
Länge ausgefahren
1153 mm
Länge ausgefahren
45.4 in
Kraft bei Betriebsdruck
100 / 10.2 (kN/t)
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
11.4 kg
Gewicht, einsatzbereit
25.1 lb
Abmessung (AxBxC)
613 x 100 x 171 mm
Abmessung (AxBxC)
24.1 x 3.9 x 6.7 in
Merkmale
Entwickelt zur Einsparung von Gewicht und Platz in Ihrem LKW
- Eine einzige hydraulische Stütze für alle Anwendungen – Mit dem Doppelhub auch für kurze und lange Strecken geeignet
Schneller und einfacher Aufbau
- Positionierung der Stütze mit seiner stufenlosen mechanischen Verlängerung und Nutzung des gesamten hydraulischen Hubs zum Anheben
Maximale Sicherheit
- Alle Stützenkombinationen sind zugelassen und sicher – Mit der patentierten Trident-Kupplung können Sie maximal zwei Stützen miteinander verbinden
- Die stärksten Stützen auf dem Markt – In verschiedensten Anordnungen umfassend getestet
- Holmatro hat OmniShore anhand von Testkriterien entwickelt, die von der Untergruppe US&R Structures der US-amerikanischen Katastrophenschutzbehörde FEMA verwendet werden, um ähnliche Stützsysteme zu bewerten
Multifunktionale Ausrüstung
- Sie können Ihre Hydraulik-Stütze auch für strukturelle Einstürze verwenden – Mit dem mechanischen Ausfahren sorgen Sie für die Unterstützung von beschädigten Strukturen, ohne Kraft darauf auszuüben
Benutzerfreundliches Design
- Einfach zu tragen – leicht
- Keine Gefahr, dass der Kolben herausfällt – Jede Stütze ist mit einem Stoppblock ausgestattet
- Die Mutter lässt sich jederzeit geschmeidig drehen – Eine Kerbe auf jedem Kolben dient als Abfluss für Schmutz
- Einfaches Anziehen der Sicherungsmutter – Jede Stütze hat Schlitze für den Shoring Hammer
Automatischer Verriegelungsmechanismus
- Sämtliches Zubehör lässt sich innerhalb von Sekunden anschließen und trennen
- Keine hervorstehenden Teile – Bündig mit dem Stützenkörper
Etiketten mit klaren Informationen
- Übersicht über alle möglichen Stützenkombinationen, die entsprechenden Längen und die Belastungsgrenzen
- QR-Code verlinkt zu aktuellen Handbüchern und Datentabellen
