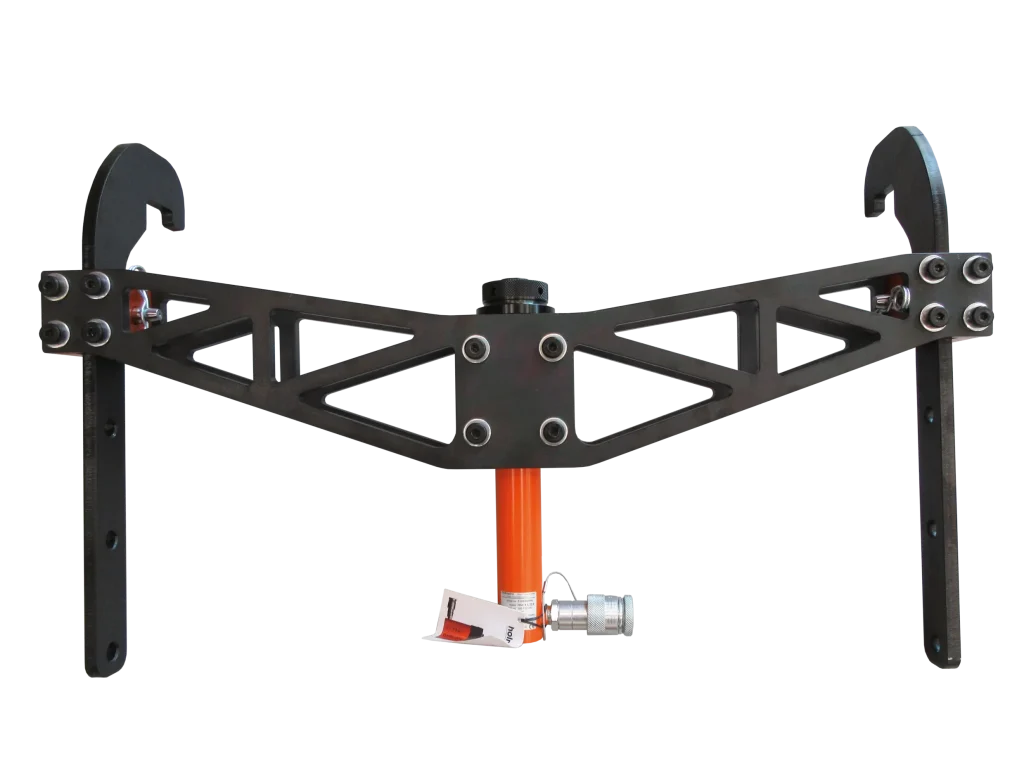

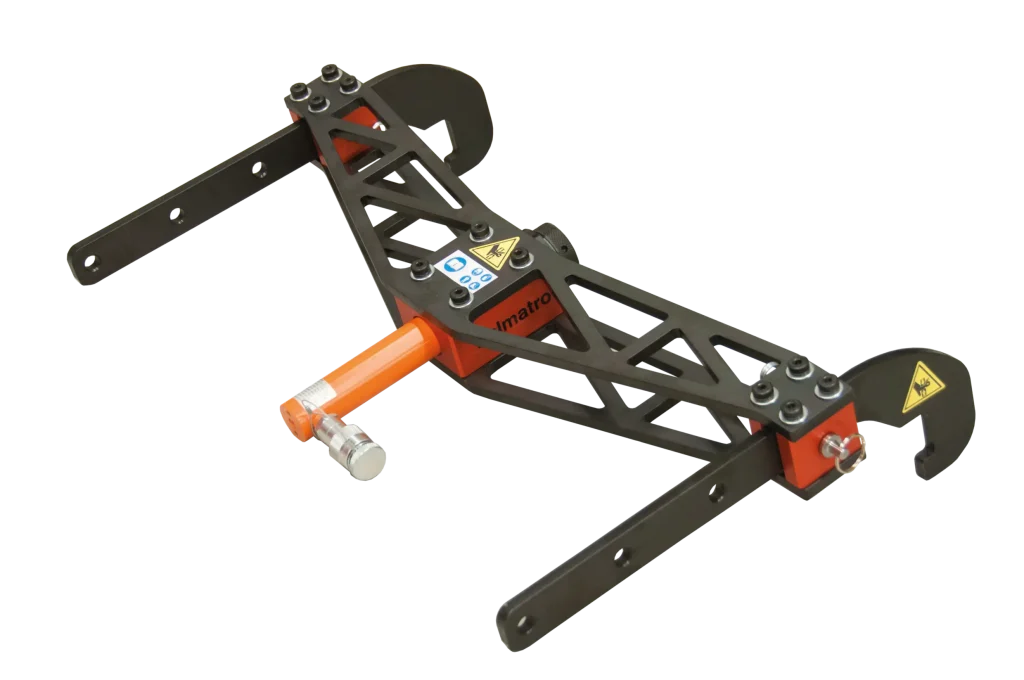

Schienenhaken HRH 5 S 17.5

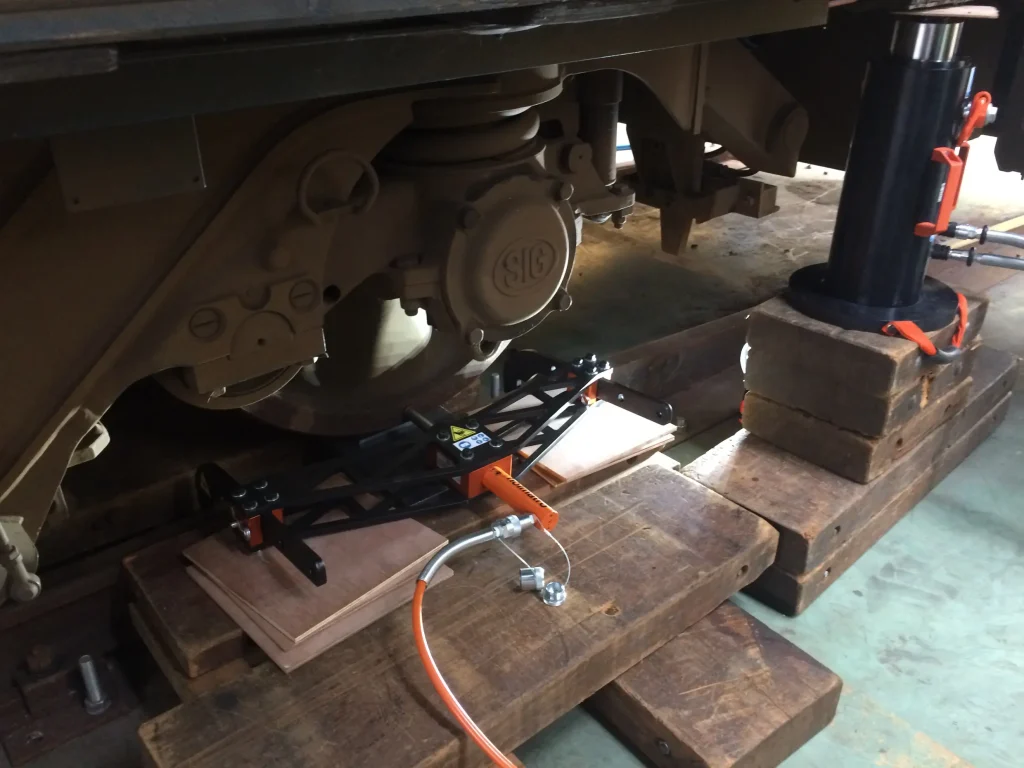

Um die Räder von Schienenfahrzeugen wieder sicher auf die Gleisen zu setzen, wird ein Schienenhaken verwendet. Der Schienenhaken kann für letzte Justierungen beim Aufgleisen verwendet werden oder wenn ein Fahrzeug leicht aus den Gleisen geraten, aber noch nicht völlig entgleist ist. Er ermöglicht die seitliche Bewegung der Räder und die parallele Drehung des Radsatzes auf dem Gleis. In Situationen mit eingeschränkter Durchfahrtshöhe kann der Schienenhaken auch als Aufgleiswerkzeug dienen, um entgleiste Schienenfahrzeuge wieder auf die Gleise zu setzen. Dieses leichte Werkzeug verfügt über einen Holmatro-Mehrzweckzylinder mit Federrückführung und verstellbaren Haken und ist so konzipiert, dass es von einer einzelnen Person einfach getragen, bedient und positioniert werden kann.
Standardmäßig enthalten:
  • Mehrzweckzylinder HGC 5 S 17,5.
  • Handpumpe PA 04 inkl. Manometersatz und Anschluss für Verlängerungsschlauch.
  • 5 Meter Verlängerungsschlauch: VL 5 SOU.
Um die Räder von Schienenfahrzeugen wieder sicher auf die Gleisen zu setzen, wird ein Schienenhaken verwendet. Der Schienenhaken kann für letzte Justierungen beim Aufgleisen verwendet werden oder wenn ein Fahrzeug leicht aus den Gleisen geraten, aber noch nicht völlig entgleist ist.

Er ermöglicht die seitliche Bewegung der Räder und die parallele ...
Angebot anfordern Demo anfordern

Merkmale und Vorteile

  • Ein komplettes System: Haken und Zylinder sind abnehmbar, sodass eine platzsparende Aufbewahrung des Geräts möglich ist.
  • Die Komponenten sind aus Aluminium und hochfestem Stahl gefertigt, damit das Gerät auch von einer einzelnen Person problemlos getragen, bedient und positioniert werden kann.
Alle anzeigen

Über die Schienenhaken HRH 5 S 17.5

Spezifikationen

Choose unit system
Details
Artikelnummer
101.002.744
Grundspezifikationen
Modell
HRH 5 S 17.5
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
Tonnage
5 t
Tonnage
11023 lb
Hub
175 mm
Hub
6.9 in
Kapazität
50 kN / 5.1 t / 50 / 5.1 (kN/t)
Kapazität
11240 lbf
effective Druckfläche
7.1 cm2
effective Druckfläche
1.1 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (effektiv)
159 cc
erforderliche Ölinhalt (effektiv)
5.4 oz
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
20 kg
Gewicht, einsatzbereit
44.1 lb
Technische Zeichnung Abmessungen
Abmessung A
420 mm
Abmessung A
16.5 in
Abmessung B
832 mm
Abmessung B
32.8 in
Abmessung C
186 mm
Abmessung C
7.3 in
Abmessung D
748 mm
Abmessung D
29.5 in
Abmessung E
175 mm
Abmessung E
6.9 in
Abmessung F
101 mm
Abmessung F
4 in
Abmessung H
125 mm
Abmessung H
4.9 in

Merkmale

Merkmale & Vorteile
  • Ein komplettes System: Haken und Zylinder sind abnehmbar, sodass eine platzsparende Aufbewahrung des Geräts möglich ist.
  • Die Komponenten sind aus Aluminium und hochfestem Stahl gefertigt, damit das Gerät auch von einer einzelnen Person problemlos getragen, bedient und positioniert werden kann.
  • Der integrierte Multifunktionszylinder ist fest mit der Anlage verbunden und kann dadurch nicht verrutschen.
  • Zur optimalen Positionierung der Zylinderkolbenstange am Rad können die Haken vertikal gekippt werden.
  • Die Stiftkonstruktion sichert die verstellbaren Haken.
  • Die Haken sind aus einem Stück und ohne Schweißnähte gefertigt.
