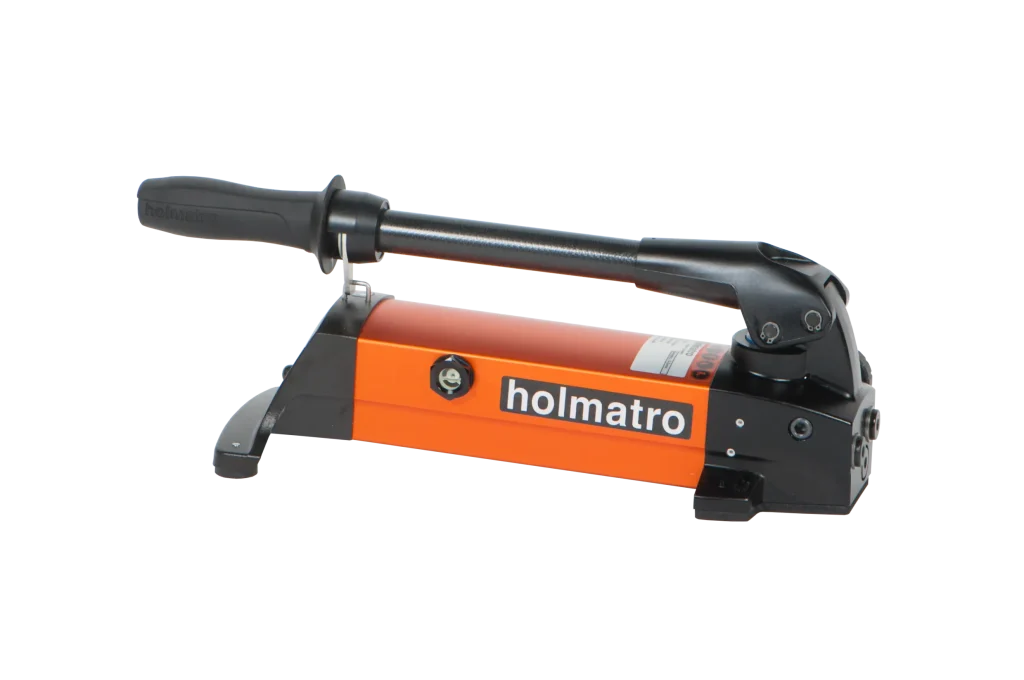

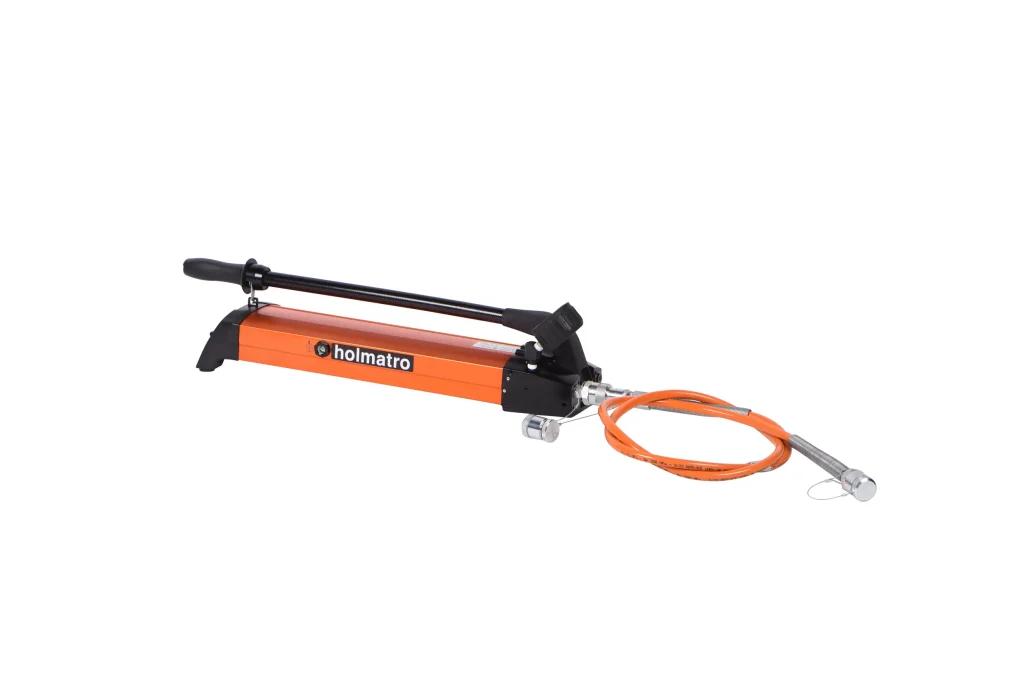

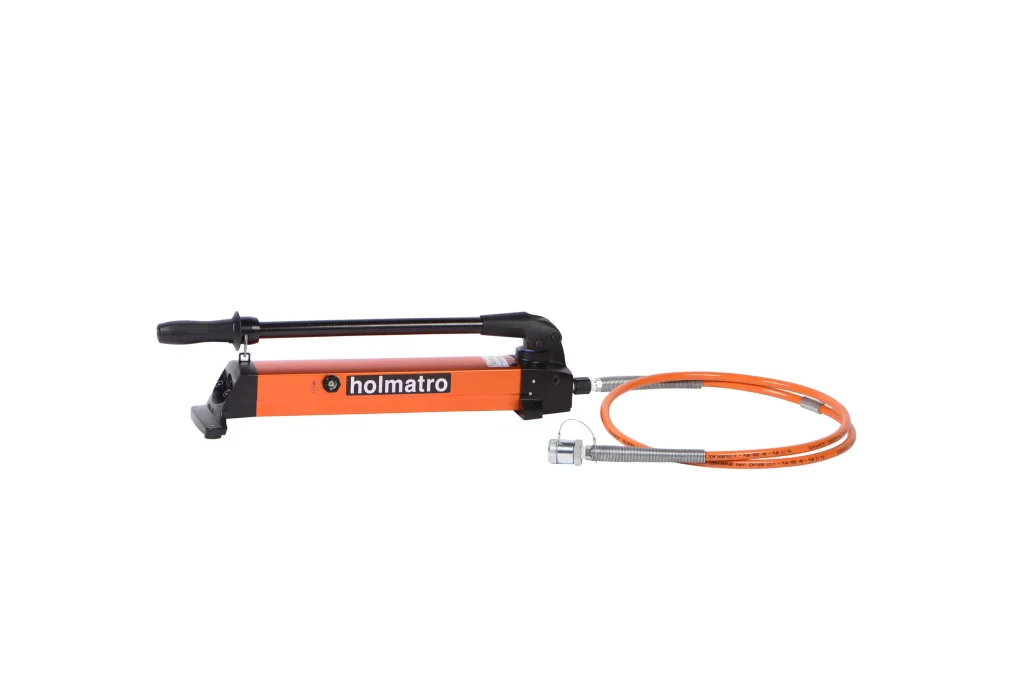

Handpumpe PA 04 H 2
Über die Handpumpe PA 04 H 2
Spezifikationen
Details
Artikelnummer
100.142.033
Grundspezifikationen
Modell
PA 04 H 2
max. Betriebsdruck
720 / 72 (bar/Mpa)
max. Betriebsdruck
10443 psi
Leistung
Kapazität Öltank (effektiv)
400 cc
Kapazität Öltank (effektiv)
13.5 oz
Kapazität Öltank
500 cc
Kapazität Öltank
16.9 oz
Anzahl Stufen
2
1. Stufe Leistung (pro Hub)
18.4 cc
1. Stufe Leistung (pro Hub)
0.62 oz
2. Stufe Leistung (pro Hub)
1.4 cc
2. Stufe Leistung (pro Hub)
0.05 oz
1. Stufe Druckbereich
0 - 45 / 0 - 4.5 (bar/Mpa)
1. Stufe Druckbereich
0 - 653 psi
2. Stufe Druckbereich
45 - 720 / 4.5 - 72 (bar/Mpa)
2. Stufe Druckbereich
653 - 10443 psi
max. Bedienkraft
32 kg
max. Bedienkraft
70.5 lb
Allgemeine Daten
Verbindung
3/8” NPT innengewinde
Bedienungs Typ
Handbedient
doppeltwirkend optional
nein
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
3.4 kg
Gewicht, einsatzbereit
7.5 lb
Technische Zeichnung Abmessungen
Abmessung A
434 mm
Abmessung A
17.1 in
Abmessung B
135 mm
Abmessung B
5.3 in
Abmessung C
165 mm
Abmessung C
6.5 in
Merkmale
Ergonomisches Design (1,2)
Geringes Gewicht; einfach zu tragen und zu bedienen
Geringe Bedienkraft erforderlich; minimaler Aufwand für den Benutzer

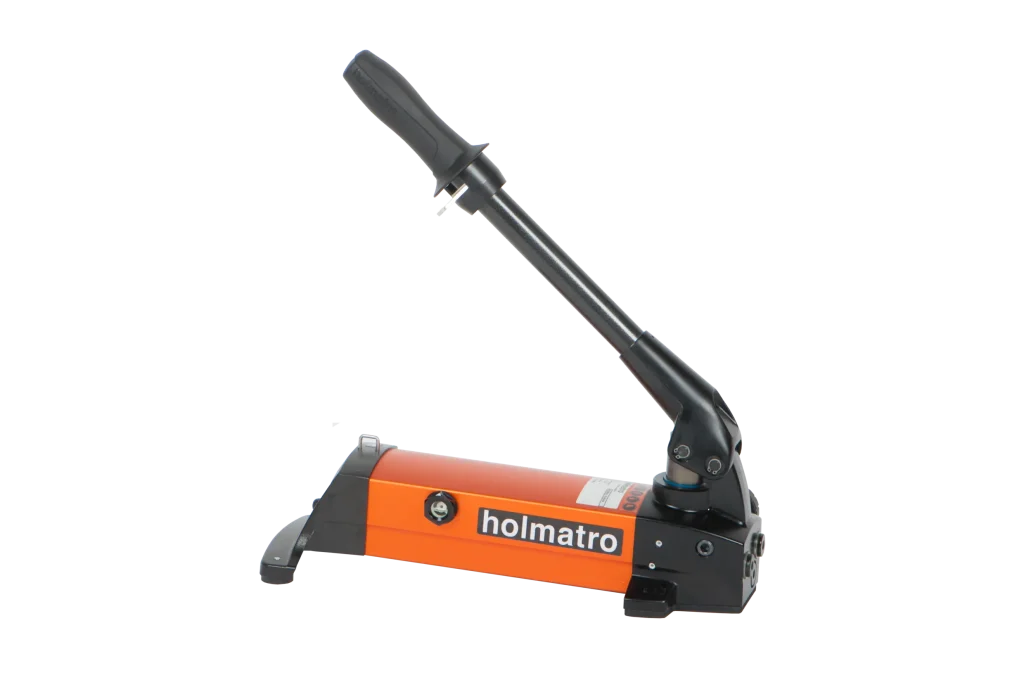

Push & Unlock Pumpenhebel mit Verriegelung
Service- und wartungsfreundlich
Hohe Ölleistung; schnellere Wirkung sowohl in der ersten als auch in der zweiten Stufe
Präzise einstellbares Druckablassventil (4)

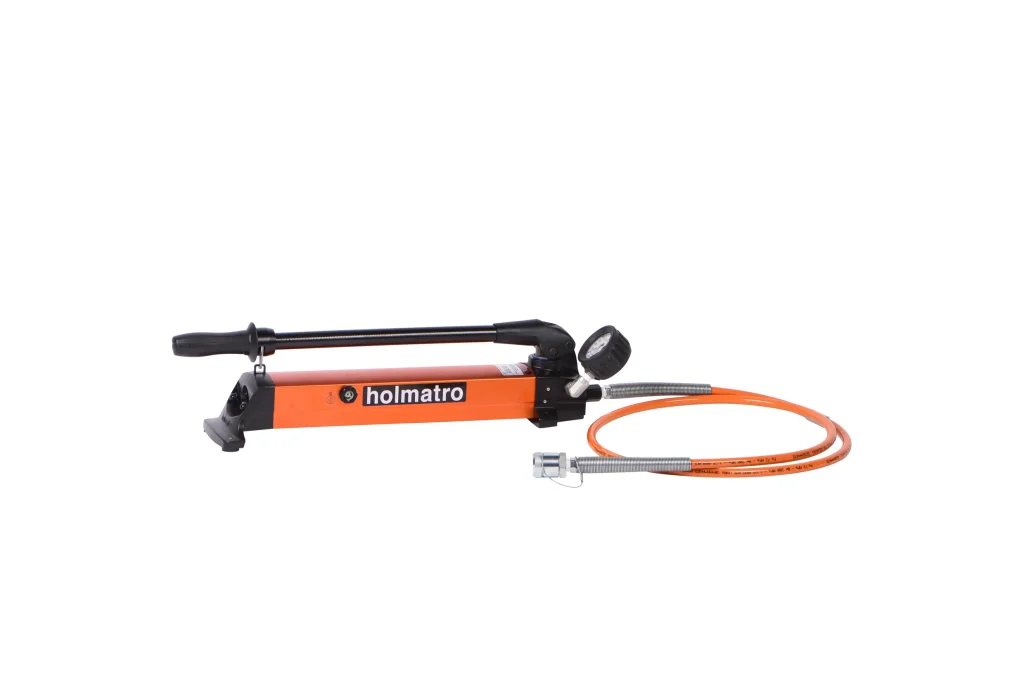

Manometeranschluss am Pumpenblock (5)
Ölstandsglas im Behälter; Ölstand in waagerechter und senkrechter Position prüfbar (6)
Integrierter Einfülltrichter; einfaches und schnelles Nachfüllen von Öl ohne zusätzliches Zubehör (7)
