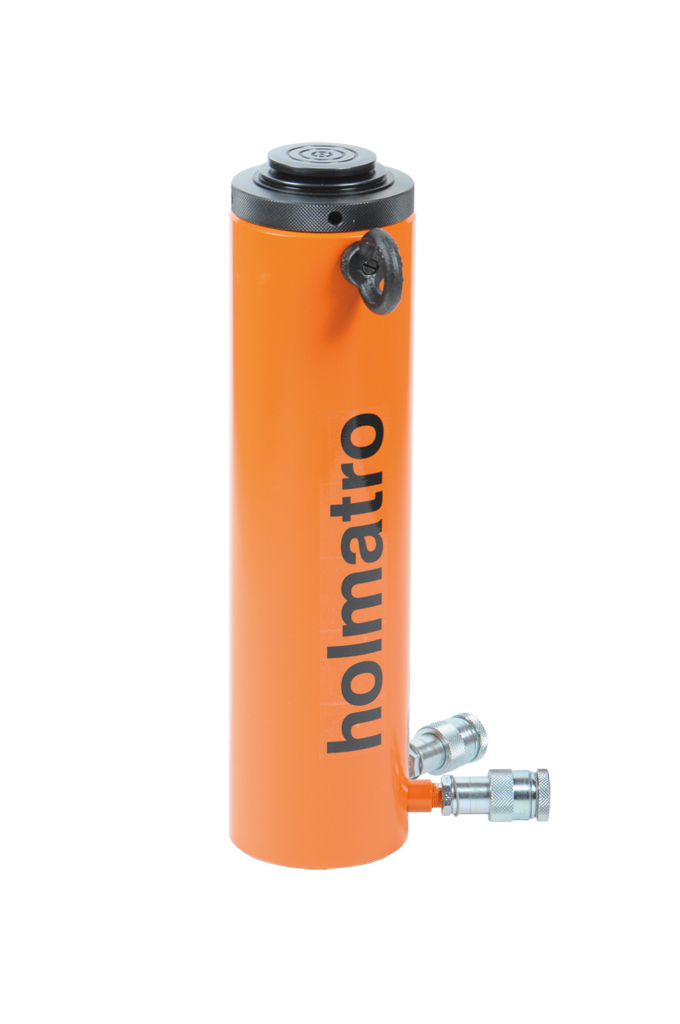

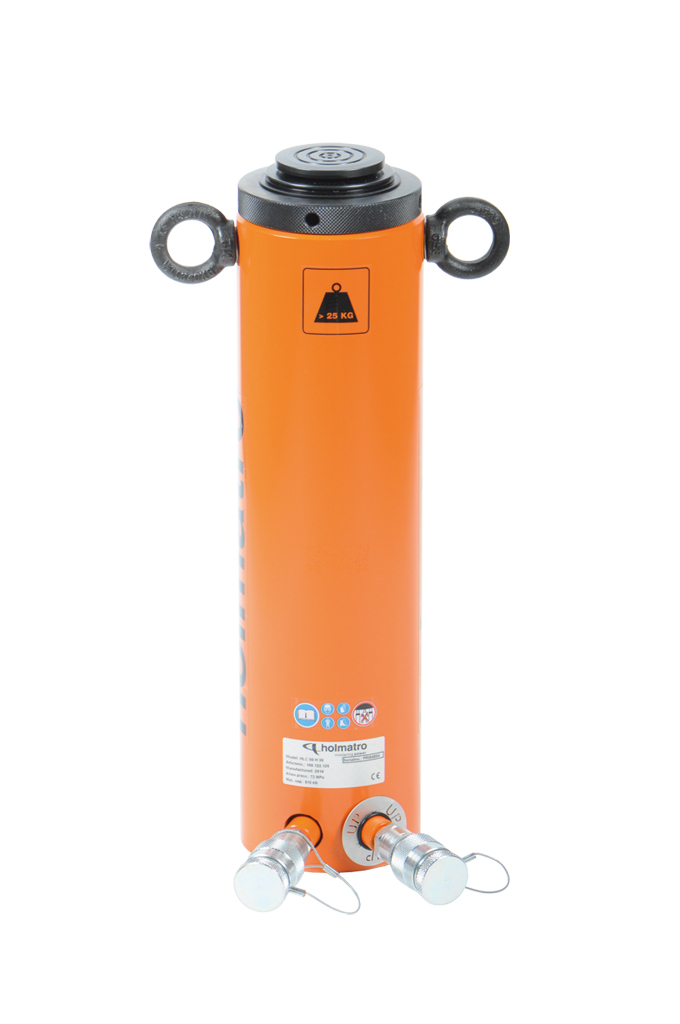

Cilindro da contraporca HLC 50 H 15
Sobre o Cilindro da contraporca HLC 50 H 15
Especificações
Detalhes
Número do artigo
100.122.124
Especificações básicas
modelo
HLC 50 H 15
pressão de trabalho máx.
10443 psi
pressão de trabalho máx.
720 / 72 (bar/Mpa)
Desempenho
tonelagem
60 t
tonelagem
132277 lb
curso
150 mm
curso
5.9 in
altura fechado
327 mm
altura fechado
12.9 in
capacidade
578 kN / 58.9 t / 578 / 58.9 (kN/t)
capacidade
129940 lbf
área de pressão efetiva (imprensa)
80.3 cm2
área de pressão efetiva (imprensa)
12.4 sq. in.
área de pressão efetiva (retração)
16.7 cm2
área de pressão efetiva (retração)
2.6 sq. in.
carga lateral máxima
10 %
Especificações gerais
teor de óleo necessária (efetiva)
954 cc
teor de óleo necessária (efetiva)
32.3 oz
teor de óleo necessária (imprensa)
1204 cc
teor de óleo necessária (imprensa)
40.7 oz
teor de óleo necessária (retirar)
250 cc
teor de óleo necessária (retirar)
8.5 oz
agindo tipo
dobro
tipo de retorno
hidráulico
material
aço
tipo de cilindro
contraporca
conexão
A 118
Dimensões, peso e temperatura
peso, pronto para uso
29.5 kg
peso, pronto para uso
65 lb

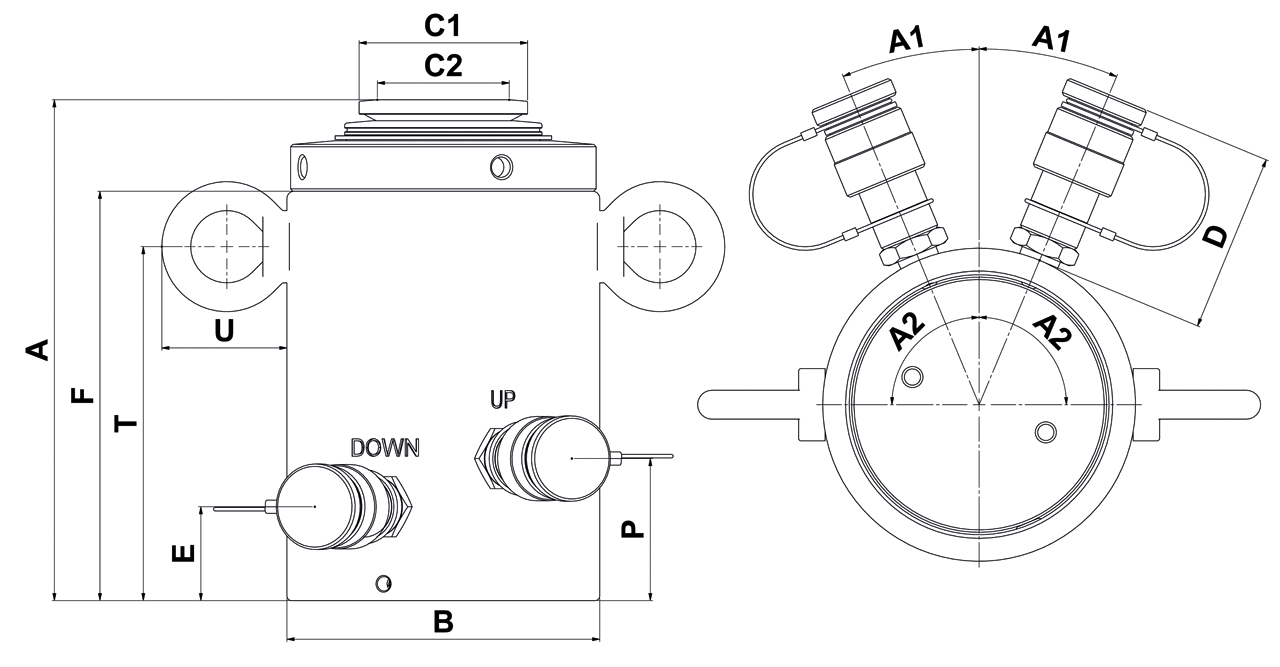

Dimensões de desenho técnico
dimensão A
327 mm
dimensão A
12.9 in
dimensão B
130 mm
dimensão B
5.1 in
dimensão C1
70 mm
dimensão C1
2.8 in
dimensão C2
55 mm
dimensão C2
2.2 in
dimensão D
75 mm
dimensão D
3 in
dimensão E
39 mm
dimensão E
1.5 in
dimensão F
289 mm
dimensão F
11.4 in
dimensão P
58 mm
dimensão P
2.3 in
dimensão T
174 mm
dimensão T
6.9 in
dimensão U
54 mm
dimensão U
2.1 in
ângulo A1
23 °
ângulo A2
90 °
Normas
ASME
B30.1

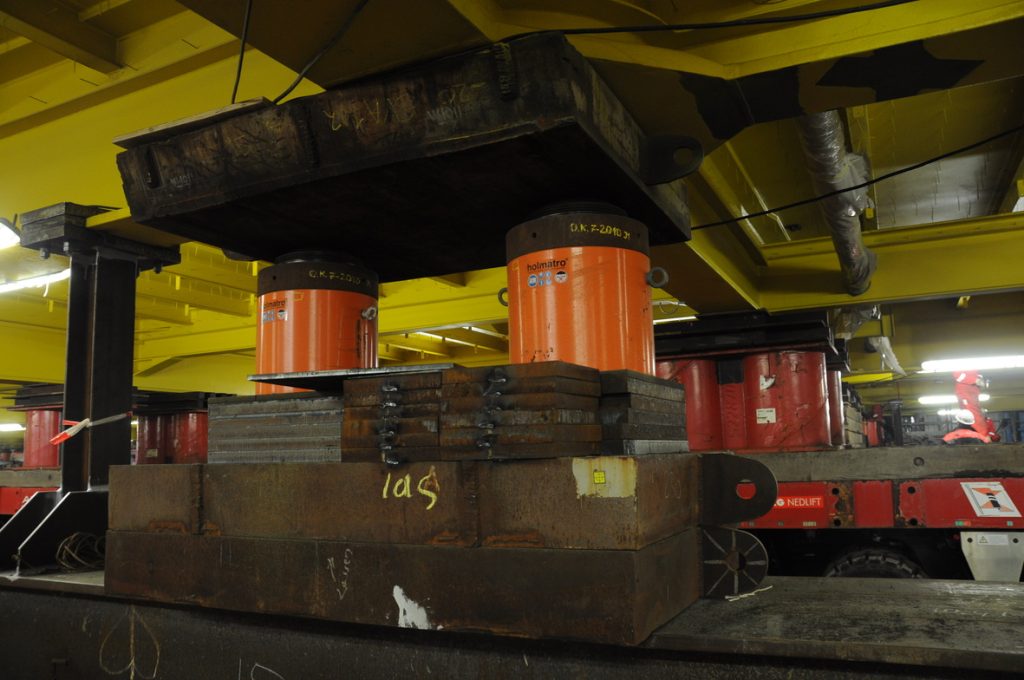

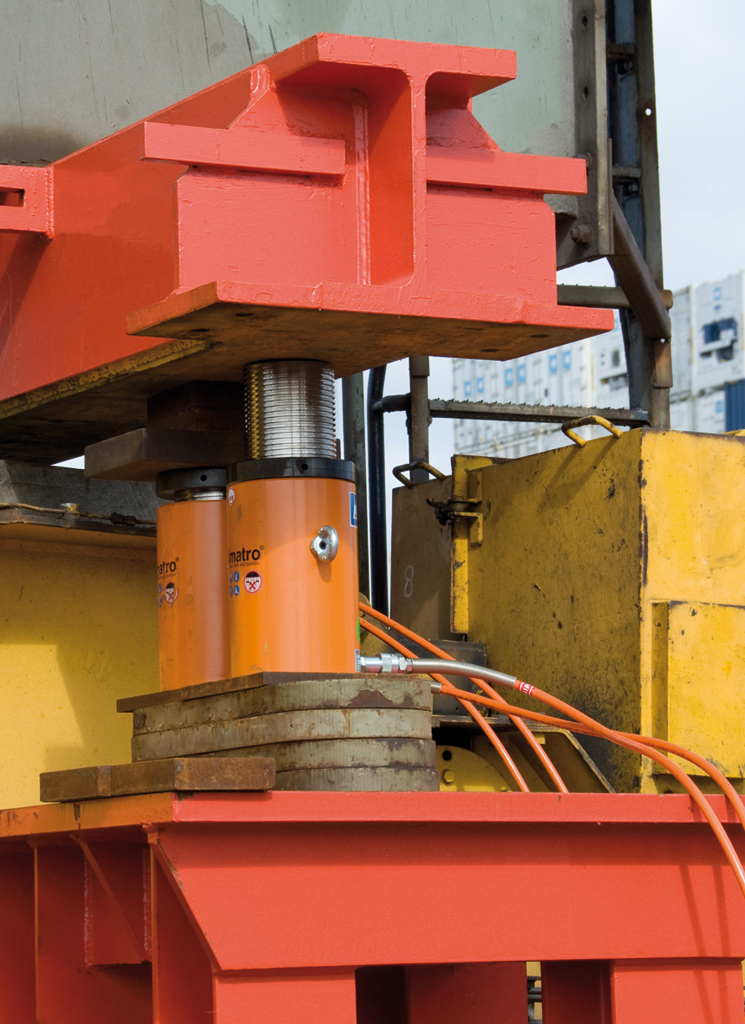

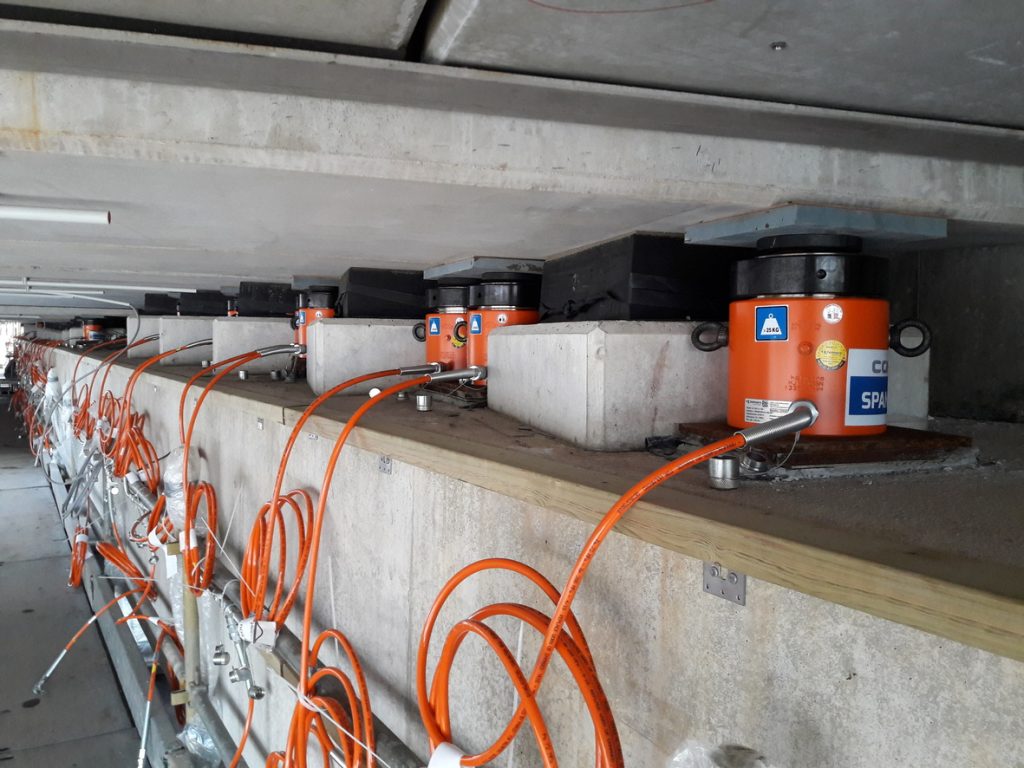

Características
Duplo efeito para elevação e descida controlada
Bloqueio mecânico de carga; maneira segura de trabalhar com carga sustentada
Altura fechada extremamente reduzida e uma resistência máxima a cargas laterais de 10%
Válvulas de segurança integradas, para proteção contra sobrepressão no lado do retorno
Entradas múltiplas e roscas arredondadas no pistão para um posicionamento mais rápido
- da contraporca e remoção fácil da sujidade
Parede do cilindro cromada para uma excelente resistência ao desgaste e proteção contra
- a corrosão
Contraporca mecânica com tratamento por QPQ para aderência otimizada e 4 orifícios para
- manípulos para bloqueio e desbloqueio fáceis
XL Saddle+: o suporte inclinado QPQ protege o pistão e limita as cargas excêntricas
Placa de cobertura para proteger o clindro da água e da sujidade quando ele está guardado
