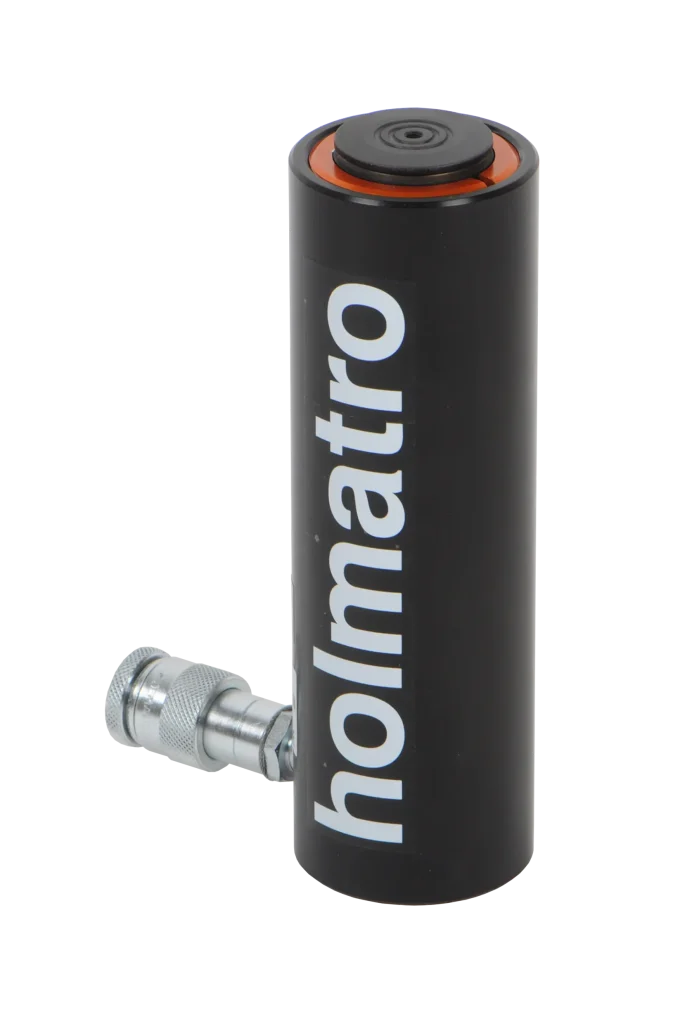

Zylinder, aluminium HAC 20 S 15
Über die Zylinder, aluminium HAC 20 S 15
Spezifikationen
Details
Artikelnummer
100.112.261
Grundspezifikationen
Modell
HAC 20 S 15
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
Tonnage
20 t
Tonnage
44092 lb
Hub
150 mm
Hub
5.9 in
Bauhöhe
264 mm
Bauhöhe
10.4 in
Kapazität
204 kN / 20.8 t / 204 / 20.8 (kN/t)
Kapazität
45861 lbf
effective Druckfläche
28.3 cm2
effective Druckfläche
4.4 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (effektiv)
424 cc
erforderliche Ölinhalt (effektiv)
14.3 oz
Ausführung
einfach
Rücklauftyp
Feder
Material
Aluminium
Zylindertyp
Standard
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
3.9 kg
Gewicht, einsatzbereit
8.6 lb
Technische Zeichnung Abmessungen
Abmessung A
264 mm
Abmessung A
10.4 in
Abmessung B
82 mm
Abmessung B
3.2 in
Abmessung C
52 mm
Abmessung C
2 in
Abmessung D
76 mm
Abmessung D
3 in
Abmessung E
25 mm
Abmessung E
1 in
Abmessung F
257 mm
Abmessung F
10.1 in
Abmessung G
7 mm
Abmessung G
0.3 in
Normen
ASME
B30.1
Merkmale
Bis zu 50 % leichter im Vergleich zu Stahlzylindern -einfach & ergonomisch
DuoPower-Ring; eine Kombination aus einer überragenden Dichtung und einem extrem starken Verbundlager für eine längere Lebensdauer
Das XL-Druckstück schützt die Kolbenstange optimal und führt die Last so effektiv wie möglich
Die Kolbenstange ist mit einer gehärteten Eloxalschicht überzogen, mit der sie extrem verschleißfest und korrosionsbeständig wird
