Hohlkolbenzylinder HHJ 30 G 5
Über die Hohlkolbenzylinder HHJ 30 G 5
Spezifikationen
Details
Artikelnummer
100.111.053
Grundspezifikationen
Modell
HHJ 30 G 5
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
Tonnage
30 t
Tonnage
66139 lb
Hub
50 mm
Hub
2 in
Bauhöhe
120 mm
Bauhöhe
4.7 in
Kapazität
293.7 kN / 29.9 t / 293.7 / 29.9 (kN/t)
Kapazität
66026 lbf
effective Druckfläche
40.8 cm2
effective Druckfläche
6.3 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (effektiv)
204 cc
erforderliche Ölinhalt (effektiv)
6.9 oz
Ausführung
einfach
Rücklauftyp
Last
Material
Stahl
Zylindertyp
Hohlkolben
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
10 kg
Gewicht, einsatzbereit
22 lb

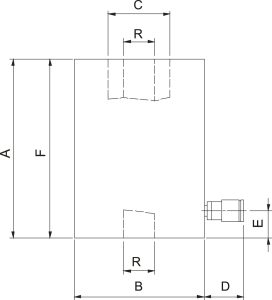

Technische Zeichnung Abmessungen
Abmessung A
120 mm
Abmessung A
4.7 in
Abmessung B
118 mm
Abmessung B
4.6 in
Abmessung C
70 mm
Abmessung C
2.8 in
Abmessung D
90 mm
Abmessung D
in
Abmessung E
33 mm
Abmessung E
1.3 in
Abmessung F
120 mm
Abmessung F
4.7 in
Abmessung R
33 mm
Abmessung R
1.3 in
Abmessung S
- Gewindegr.
Merkmale
Kompakt
Geeignet zum Ziehen, Heben und Spannen in allen Positionen
Mit Schutz vor dem Herausschleudern der Kolbenstange
Downloads
Safety Guide – Hydraulic hoses & couplers
User Manual Cylinders
Safety Guide – Hydraulic cylinders
HHJ 30 G 5, Datenblatt, A4 metrisch
