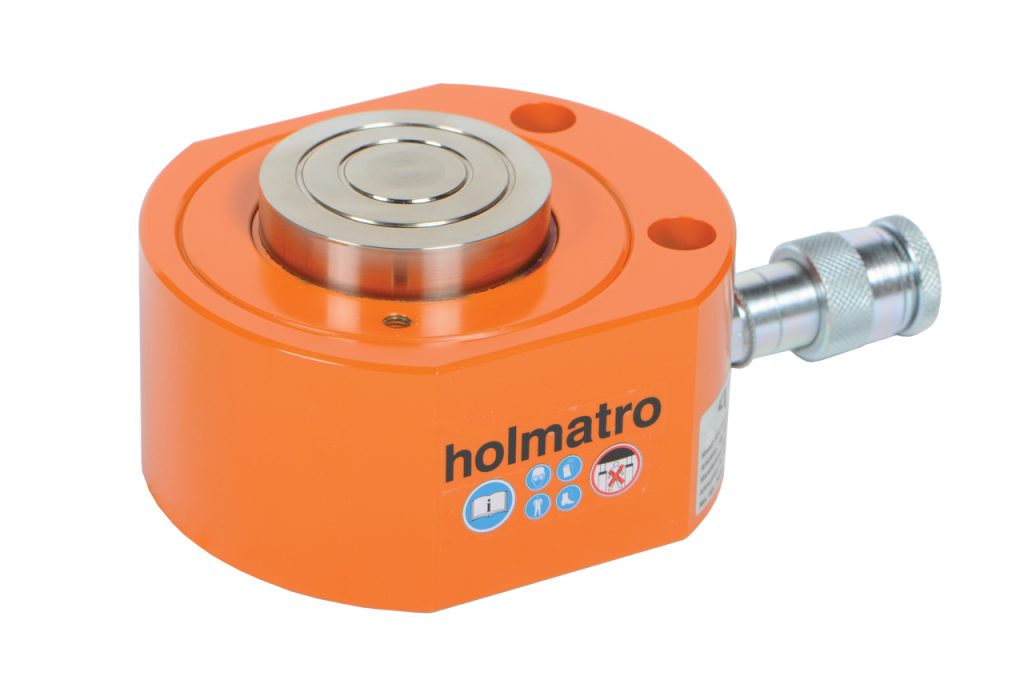

Flachzylinder HFC 75 S 1.5
Über die Flachzylinder HFC 75 S 1.5
Spezifikationen
Details
Artikelnummer
100.112.297
Grundspezifikationen
Modell
HFC 75 S 1.5
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
Tonnage
75 t
Tonnage
165347 lb
Hub
15 mm
Hub
0.6 in
Bauhöhe
80 mm
Bauhöhe
3.1 in
Kapazität
747.9 kN / 76.3 t / 747.9 / 76.3 (kN/t)
Kapazität
168135 lbf
effective Druckfläche
103.9 cm2
effective Druckfläche
16.1 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (effektiv)
156 cc
erforderliche Ölinhalt (effektiv)
5.3 oz
Ausführung
einfach
Rücklauftyp
Feder
Material
Stahl
Zylindertyp
Flach
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
11 kg
Gewicht, einsatzbereit
24.3 lb
Technische Zeichnung Abmessungen
Abmessung A
80 mm
Abmessung A
3.1 in
Abmessung B
165 mm
Abmessung B
6.5 in
Abmessung B2
144 mm
Abmessung B2
5.7 in
Abmessung C
80 mm
Abmessung C
3.1 in
Abmessung D
76 mm
Abmessung D
3 in
Abmessung E
19 mm
Abmessung E
0.7 in
Abmessung F
77 mm
Abmessung F
3 in
Abmessung U
76 mm
Abmessung U
3 in
Abmessung V
13 mm
Abmessung V
0.5 in
Abmessung W
66 mm
Abmessung W
2.6 in
Normen
ASME
B30.1
Merkmale
Kompakte, flache Ausführung, effizient bei begrenzten Einführungsraum
15-mm-Hub bei allen Modellen
