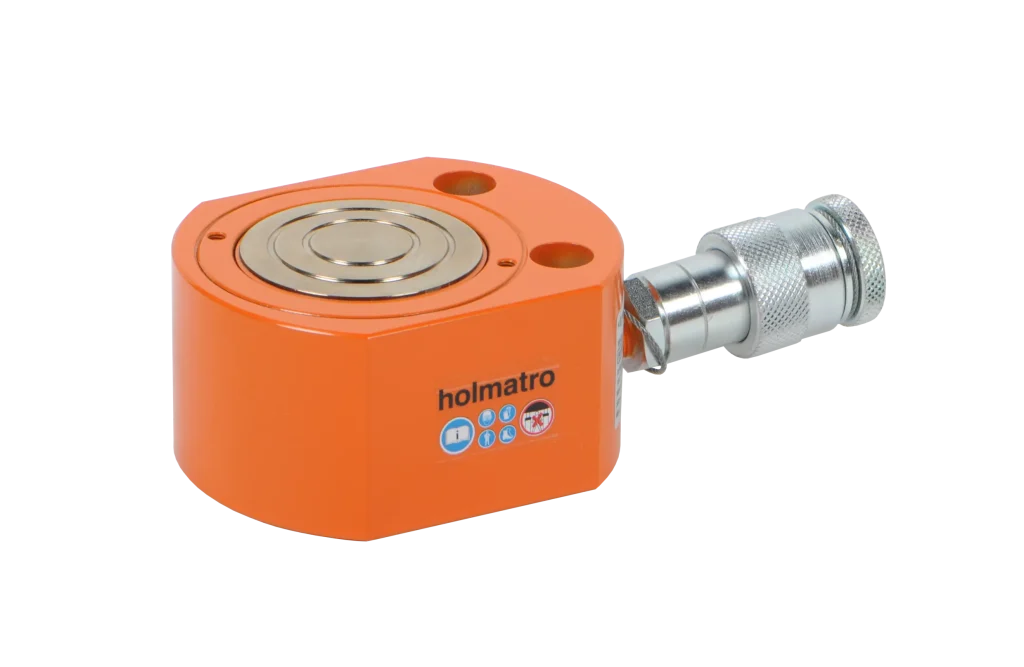

Flachzylinder HFC 30 S 1.5
Über die Flachzylinder HFC 30 S 1.5
Spezifikationen
Details
Artikelnummer
100.112.295
Grundspezifikationen
Modell
HFC 30 S 1.5
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
Tonnage
30 t
Tonnage
66139 lb
Hub
15 mm
Hub
0.6 in
Bauhöhe
60 mm
Bauhöhe
2.4 in
Kapazität
318.1 kN / 32.4 t / 318.1 / 32.4 (kN/t)
Kapazität
71512 lbf
effective Druckfläche
44.2 cm2
effective Druckfläche
6.9 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (effektiv)
66.3 cc
erforderliche Ölinhalt (effektiv)
2.2 oz
Ausführung
einfach
Rücklauftyp
Feder
Material
Stahl
Zylindertyp
Flach
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
4.2 kg
Gewicht, einsatzbereit
9.3 lb
Technische Zeichnung Abmessungen
Abmessung A
60 mm
Abmessung A
2.4 in
Abmessung B
116 mm
Abmessung B
4.6 in
Abmessung B2
95 mm
Abmessung B2
3.7 in
Abmessung C
62 mm
Abmessung C
2.4 in
Abmessung D
77 mm
Abmessung D
3 in
Abmessung E
19 mm
Abmessung E
0.7 in
Abmessung F
58 mm
Abmessung F
2.3 in
Abmessung U
52 mm
Abmessung U
2 in
Abmessung V
11 mm
Abmessung V
0.4 in
Abmessung W
44 mm
Abmessung W
1.7 in
Winkel A1
5 °
Normen
ASME
B30.1
Merkmale
Kompakte, flache Ausführung, effizient bei begrenzten Einführungsraum
15-mm-Hub bei allen Modellen
