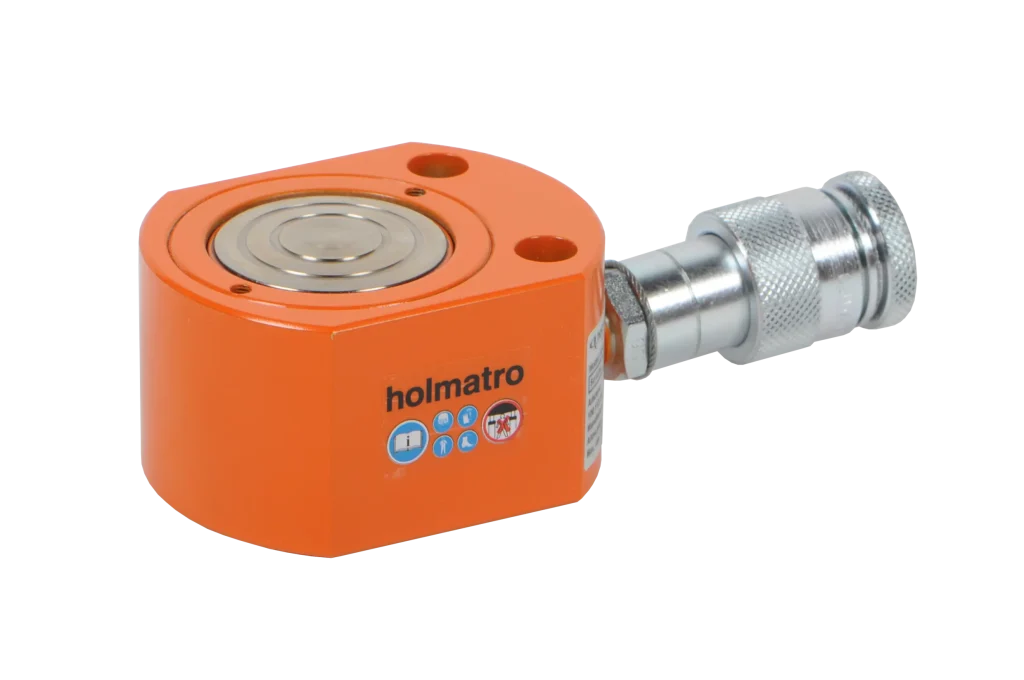

Flachzylinder HFC 20 S 1.5
Über die Flachzylinder HFC 20 S 1.5
Spezifikationen
Details
Artikelnummer
100.112.293
Grundspezifikationen
Modell
HFC 20 S 1.5
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
Tonnage
20 t
Tonnage
44092 lb
Hub
15 mm
Hub
0.6 in
Bauhöhe
55 mm
Bauhöhe
2.2 in
Kapazität
203.6 kN / 20.8 t / 203.6 / 20.8 (kN/t)
Kapazität
45771 lbf
effective Druckfläche
28.3 cm2
effective Druckfläche
4.4 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (effektiv)
42.4 cc
erforderliche Ölinhalt (effektiv)
1.4 oz
Ausführung
einfach
Rücklauftyp
Feder
Material
Stahl
Zylindertyp
Flach
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
2.9 kg
Gewicht, einsatzbereit
6.4 lb
Technische Zeichnung Abmessungen
Abmessung A
55 mm
Abmessung A
2.2 in
Abmessung B
100 mm
Abmessung B
3.9 in
Abmessung B2
80 mm
Abmessung B2
3.1 in
Abmessung C
55 mm
Abmessung C
2.2 in
Abmessung D
77 mm
Abmessung D
3 in
Abmessung E
19 mm
Abmessung E
0.7 in
Abmessung F
54 mm
Abmessung F
2.1 in
Abmessung U
49 mm
Abmessung U
1.9 in
Abmessung V
9 mm
Abmessung V
0.4 in
Abmessung W
39 mm
Abmessung W
1.5 in
Winkel A1
5 °
Normen
ASME
B30.1
Merkmale
Kompakte, flache Ausführung, effizient bei begrenzten Einführungsraum
15-mm-Hub bei allen Modellen
