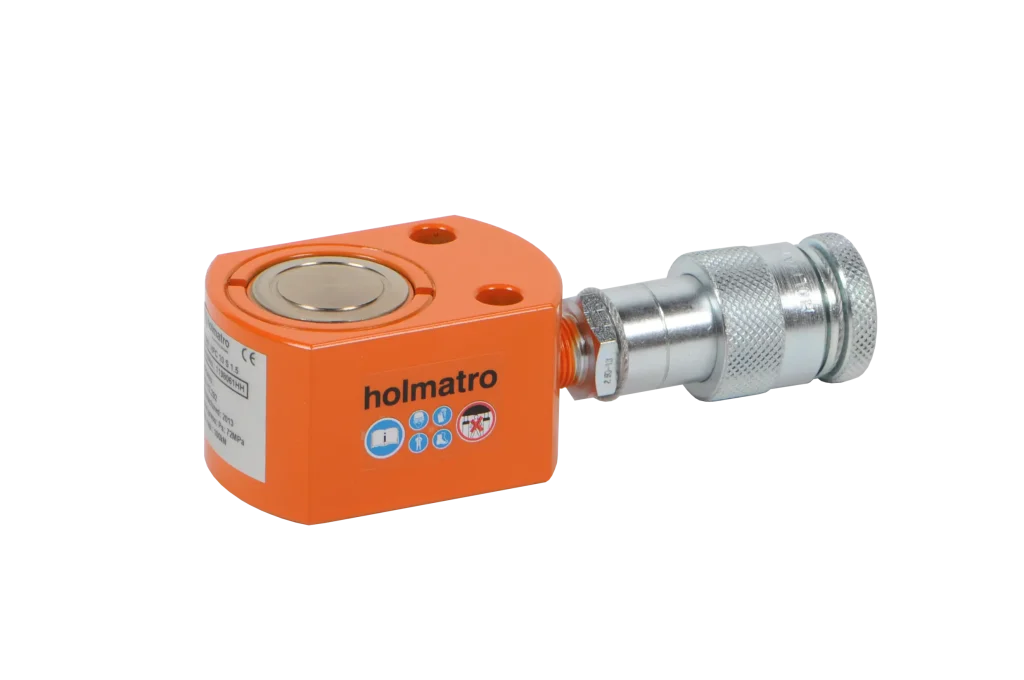

Flachzylinder HFC 10 S 1.5
Über die Flachzylinder HFC 10 S 1.5
Spezifikationen
Details
Artikelnummer
100.112.292
Grundspezifikationen
Modell
HFC 10 S 1.5
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
Tonnage
10 t
Tonnage
22046 lb
Hub
15 mm
Hub
0.6 in
Bauhöhe
46 mm
Bauhöhe
1.8 in
Kapazität
99.8 kN / 10.2 t / 99.8 / 10.2 (kN/t)
Kapazität
22436 lbf
effective Druckfläche
13.9 cm2
effective Druckfläche
2.2 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (effektiv)
28.8 cc
erforderliche Ölinhalt (effektiv)
1 oz
Ausführung
einfach
Rücklauftyp
Feder
Material
Stahl
Zylindertyp
Flach
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
1.6 kg
Gewicht, einsatzbereit
3.5 lb
Technische Zeichnung Abmessungen
Abmessung A
46 mm
Abmessung A
1.8 in
Abmessung B
85 mm
Abmessung B
3.3 in
Abmessung B2
55 mm
Abmessung B2
2.2 in
Abmessung C
36 mm
Abmessung C
1.4 in
Abmessung D
76 mm
Abmessung D
3 in
Abmessung E
19 mm
Abmessung E
0.7 in
Abmessung F
46 mm
Abmessung F
1.8 in
Abmessung U
37 mm
Abmessung U
1.5 in
Abmessung V
7 mm
Abmessung V
0.3 in
Abmessung W
34 mm
Abmessung W
1.3 in
Normen
ASME
B30.1
Merkmale
Kompakte, flache Ausführung, effizient bei begrenzten Einführungsraum
15-mm-Hub bei allen Modellen
