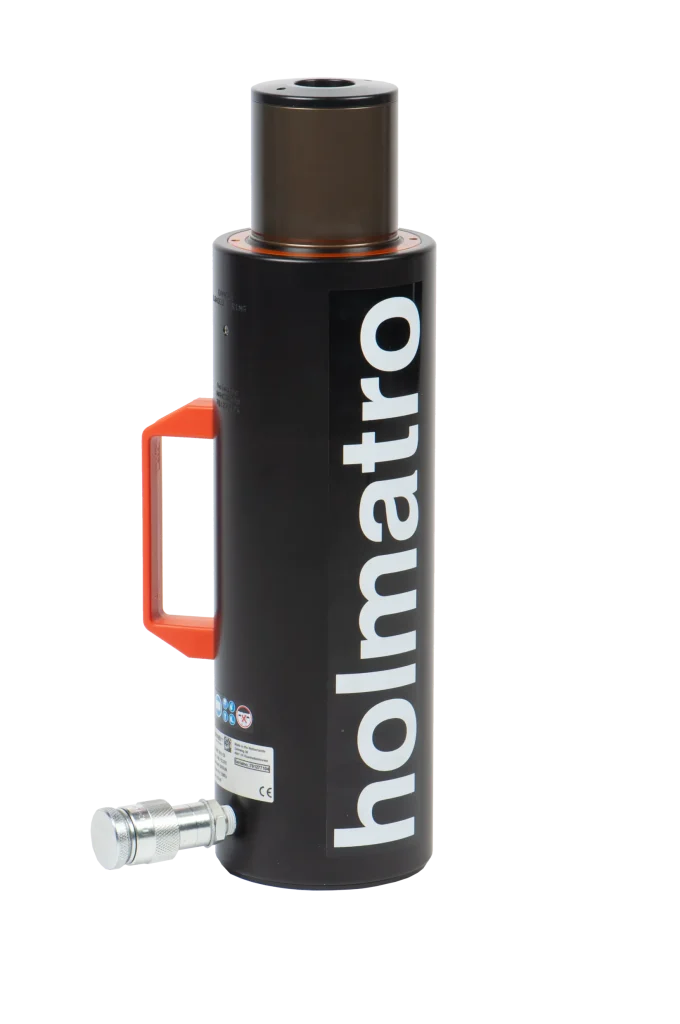

Aluminium Hohlkolbenzylinder HAHC30S5
Über die Aluminium Hohlkolbenzylinder HAHC30S5
Spezifikationen
Details
Artikelnummer
100.112.371
Grundspezifikationen
Modell
HAHC30S5
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
Tonnage
30 t
Tonnage
66139 lb
Hub
50 mm
Hub
2 in
Bauhöhe
185 mm
Bauhöhe
7.3 in
Kapazität
343 kN / 35 t / 343 / 35 (kN/t)
Kapazität
77109 lbf
effective Druckfläche
47.7 cm2
effective Druckfläche
7.4 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (effektiv)
238 cc
erforderliche Ölinhalt (effektiv)
8 oz
Ausführung
einfach
Rücklauftyp
Feder
Material
Aluminium
Zylindertyp
Hohlkolben
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
6.1 kg
Gewicht, einsatzbereit
13.4 lb
Technische Zeichnung Abmessungen
Abmessung A
185 mm
Abmessung A
7.3 in
Abmessung B
126 mm
Abmessung B
5 in
Abmessung C
83 mm
Abmessung C
3.3 in
Abmessung D
80 mm
Abmessung D
3.1 in
Abmessung E
33 mm
Abmessung E
1.3 in
Abmessung F
162 mm
Abmessung F
6.4 in
Abmessung R
34 mm
Abmessung R
1.3 in
Normen
ASME
B30.1
Merkmale
Bis zu 60 % leichter im Vergleich zu Stahlzylindern -einfach & ergonomisch
Kompakte Bauweise und niedrigere Einbautiefe
Geeignet zum Ziehen, Heben und Spannen in allen Positionen
DuoPower-Ring; eine Kombination aus einer überragenden Dichtung und einem extrem starken Verbundlager für eine längere Lebensdauer
Die Kolbenstange ist mit einer gehärteten Eloxalschicht überzogen, mit der sie extrem verschleißfest und korrosionsbeständig wird
