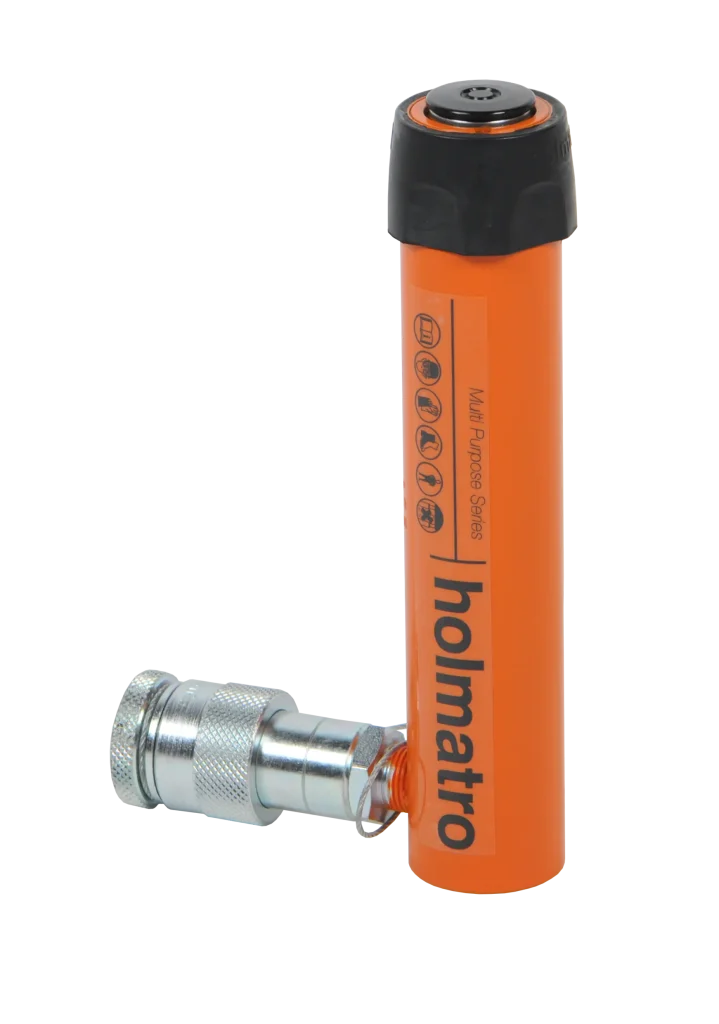

Cilindro multifunções HGC 5 S 7.5
Sobre o Cilindro multifunções HGC 5 S 7.5
Especificações
Detalhes
Número do artigo
100.112.213
Especificações básicas
modelo
HGC 5 S 7.5
pressão de trabalho máx.
10443 psi
pressão de trabalho máx.
720 / 72 (bar/Mpa)
Desempenho
tonelagem
5 t
tonelagem
11023 lb
curso
75 mm
curso
3 in
altura fechado
155 mm
altura fechado
6.1 in
capacidade
51 kN / 5.2 t / 51 / 5.2 (kN/t)
capacidade
11465 lbf
área de pressão eficaz
7.1 cm2
área de pressão eficaz
1.1 sq. in.
Especificações gerais
teor de óleo necessária (efetiva)
53 cc
teor de óleo necessária (efetiva)
1.8 oz
agindo tipo
simples
tipo de retorno
mola
material
aço
tipo de cilindro
multiusos
conexão
A 118
Dimensões, peso e temperatura
peso, pronto para uso
1.5 kg
peso, pronto para uso
3.3 lb
Dimensões de desenho técnico
dimensão A
155 mm
dimensão A
6.1 in
dimensão B
40 mm
dimensão B
1.6 in
dimensão C1
27 mm
dimensão C1
1.1 in
dimensão C2
15 mm
dimensão C2
0.6 in
dimensão D
80 mm
dimensão D
3.1 in
dimensão E
20 mm
dimensão E
0.8 in
dimensão F
152 mm
dimensão F
6 in
dimensão G
4 mm
dimensão G
0.2 in
dimensão J
1½”-16-UN tam. rosca
dimensão K
30 mm
dimensão K
1.2 in
dimensão L
¾”-16-UNF tam. rosca
dimensão M
20 mm
dimensão M
0.8 in
dimensão N
25 mm
dimensão N
1 in
dimensão O
M6x9 (2x) tam. rosca
ângulo A1
90 °
Normas
ASME
B30.1
Características
O revestimento duplex torna o êmbolo resistente à corrosão; a camada superior de cromo duro protege o êmbolo contra arranhões e evita a adesão de objetos, como respingos de solda (Imagem 1)
Anel de dupla potência; uma combinação de um retentor superior e um rolamento composto extremamente forte para uma vida útil mais longa (Imagem 2)
O protetor de rosca protege a rosca na carcaça do cilindro (Imagem 3)
Sela XL+; a sela QPQ protege o êmbolo contra a corrosão e limita as cargas excêntricas indesejadas (Imagem 4)
