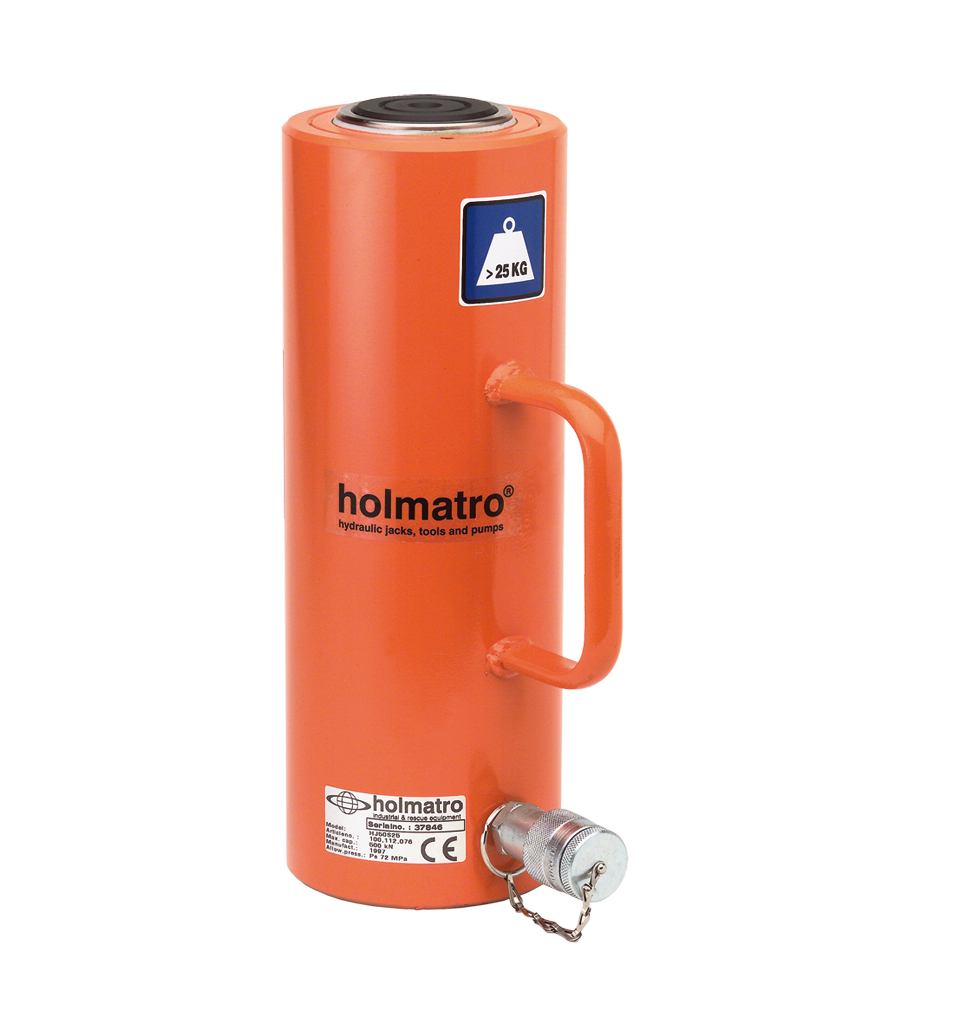

Cilindro HJ 50 G 30
Sobre o Cilindro HJ 50 G 30
Especificações
Detalhes
Número do artigo
100.112.036
Especificações básicas
modelo
HJ 50 G 30
pressão de trabalho máx.
10443 psi
pressão de trabalho máx.
720 / 72 (bar/Mpa)
Desempenho
tonelagem
50 t
tonelagem
110231 lb
curso
300 mm
curso
11.8 in
altura fechado
463 mm
altura fechado
18.2 in
capacidade
510.3 kN / 52 t / 510.3 / 52 (kN/t)
capacidade
114720 lbf
área de pressão eficaz
70.9 cm2
área de pressão eficaz
11 sq. in.
Especificações gerais
teor de óleo necessária (efetiva)
2127 cc
teor de óleo necessária (efetiva)
71.9 oz
agindo tipo
simples
tipo de retorno
gravidade
material
aço
tipo de cilindro
alta tonelagem
conexão
A 118
Dimensões, peso e temperatura
peso, pronto para uso
39.5 kg
peso, pronto para uso
87.1 lb
Dimensões de desenho técnico
dimensão A
463 mm
dimensão A
18.2 in
dimensão B
130 mm
dimensão B
5.1 in
dimensão C
80 mm
dimensão C
3.1 in
dimensão D
70 mm
dimensão D
2.8 in
dimensão E
38 mm
dimensão E
1.5 in
dimensão F
456 mm
dimensão F
18 in
I tipo
I-2
Características
Suporte plano; evita danos no êmbolo, fácil de substituir com sela basculante
