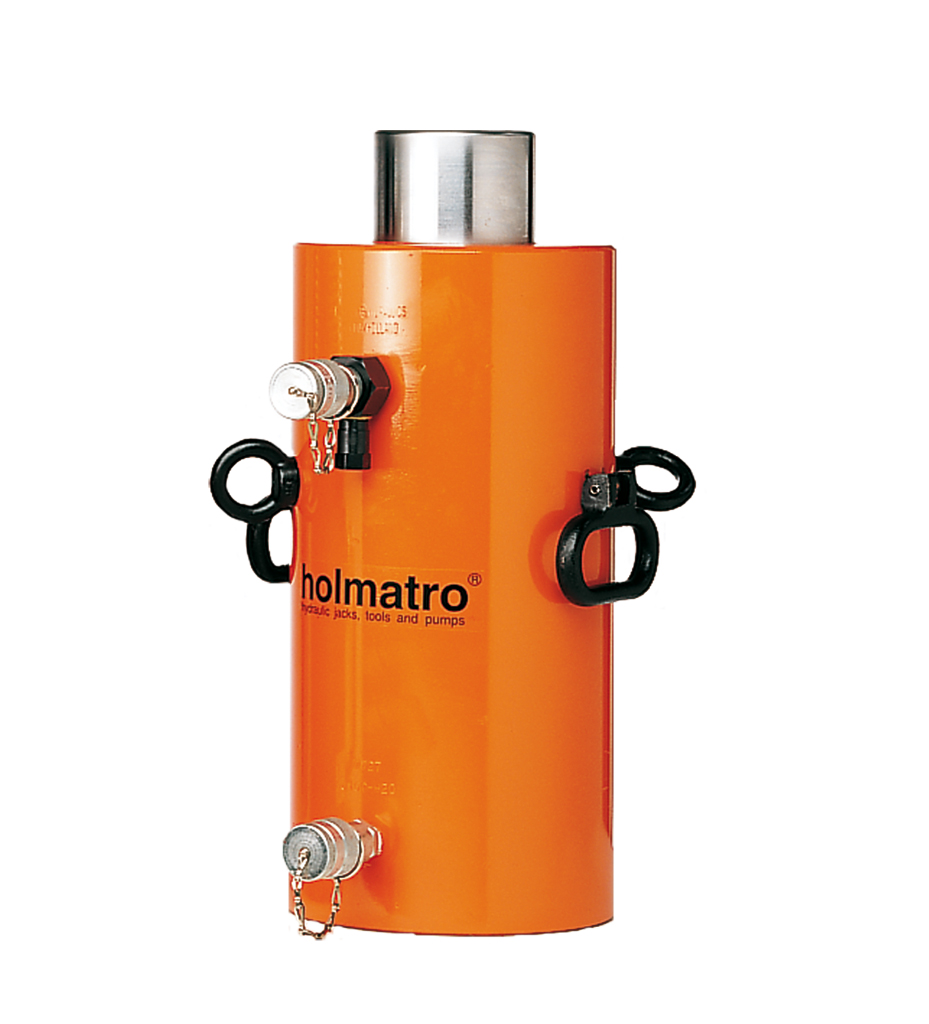

Cilindro HJ 200 H 15
Sobre o Cilindro HJ 200 H 15
Especificações
Detalhes
Número do artigo
100.122.071
Especificações básicas
modelo
HJ 200 H 15
pressão de trabalho máx.
10443 psi
pressão de trabalho máx.
720 / 72 (bar/Mpa)
Desempenho
tonelagem
200 t
tonelagem
440925 lb
curso
150 mm
curso
5.9 in
altura fechado
327 mm
altura fechado
12.9 in
capacidade
2040.6 kN / 208.1 t / 2040.6 / 208.1 (kN/t)
capacidade
458745 lbf
área de pressão efetiva (imprensa)
283.5 cm2
área de pressão efetiva (imprensa)
43.9 sq. in.
área de pressão efetiva (retração)
82.5 cm2
área de pressão efetiva (retração)
12.8 sq. in.
Especificações gerais
teor de óleo necessária (efetiva)
3015 cc
teor de óleo necessária (efetiva)
101.9 oz
teor de óleo necessária (imprensa)
4253 cc
teor de óleo necessária (imprensa)
143.8 oz
teor de óleo necessária (retirar)
1238 cc
teor de óleo necessária (retirar)
41.9 oz
agindo tipo
dobro
tipo de retorno
hidráulico
material
aço
tipo de cilindro
alta tonelagem
conexão
A 118
Dimensões, peso e temperatura
peso, pronto para uso
121 kg
peso, pronto para uso
266.8 lb
Dimensões de desenho técnico
dimensão A
327 mm
dimensão A
12.9 in
dimensão B
261 mm
dimensão B
10.3 in
dimensão C
160 mm
dimensão C
6.3 in
dimensão D1
70 mm
dimensão D1
2.8 in
dimensão D2
85 mm
dimensão D2
3.3 in
dimensão E
60 mm
dimensão E
2.4 in
dimensão F
320 mm
dimensão F
12.6 in
I tipo
I-1
dimensão P
60 mm
dimensão P
2.4 in
Características
Suporte plano; evita danos no êmbolo, fácil de substituir com sela basculante
Proteção contra sobrepressão no lado de retorno, A418 Válvula
Downloads
Ferramentas industriais
Safety Guide – Hydraulic hoses & couplers
User Manual Cylinders
Safety Guide – Hydraulic cylinders
HJ 200 H 15, Folha de especificações, Carta imperial
HJ 200 H 15, Folha de especificações, A4 métrico
