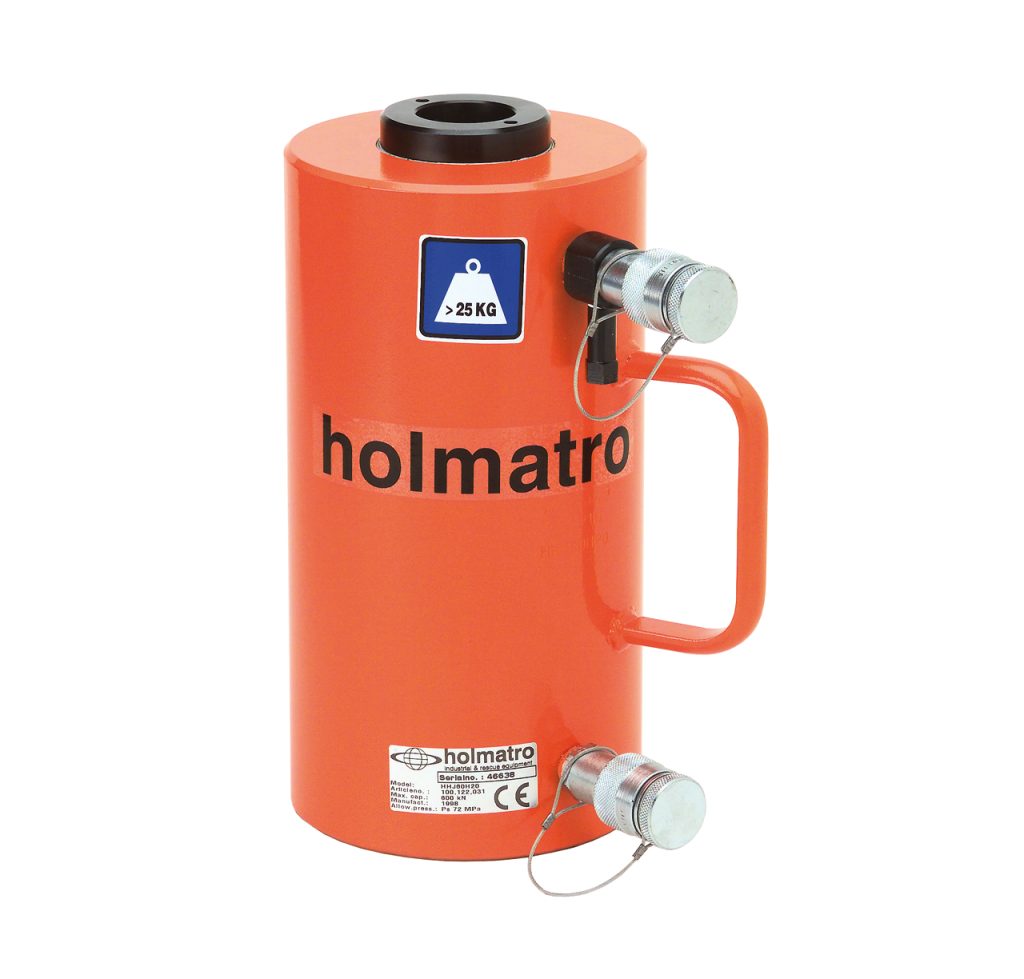

Cilindro de pistão oco HHJ 100 H 20
Sobre o Cilindro de pistão oco HHJ 100 H 20
Especificações
Detalhes
Número do artigo
100.122.053
Especificações básicas
modelo
HHJ 100 H 20
pressão de trabalho máx.
720 / 72 (bar/Mpa)
pressão de trabalho máx.
10443 psi
Desempenho
tonelagem
100 t
tonelagem
220462 lb
curso
200 mm
curso
7.9 in
altura fechado
395 mm
altura fechado
15.6 in
capacidade (imprensa)
1018.5 kN / 103.9 t / 1018.5 / 103.9 (kN/t)
capacidade (imprensa)
228968 lbf
capacidade (retirar)
706.9 kN / 72.1 t / 706.9 / 72.1 (kN/t)
capacidade (retirar)
158917 lbf
área de pressão efetiva (imprensa)
141.5 cm2
área de pressão efetiva (imprensa)
21.9 sq. in.
área de pressão efetiva (retração)
98.2 cm2
área de pressão efetiva (retração)
15.2 sq. in.
Especificações gerais
teor de óleo necessária (imprensa)
2830 cc
teor de óleo necessária (imprensa)
95.7 oz
teor de óleo necessária (retirar)
1964 cc
teor de óleo necessária (retirar)
66.4 oz
conexão
A 118
tipo de cilindro
pistão oco
agindo tipo
dobro
tipo de retorno
hidráulico
material
aço
Dimensões, peso e temperatura
peso, pronto para uso
78 kg
peso, pronto para uso
172 lb

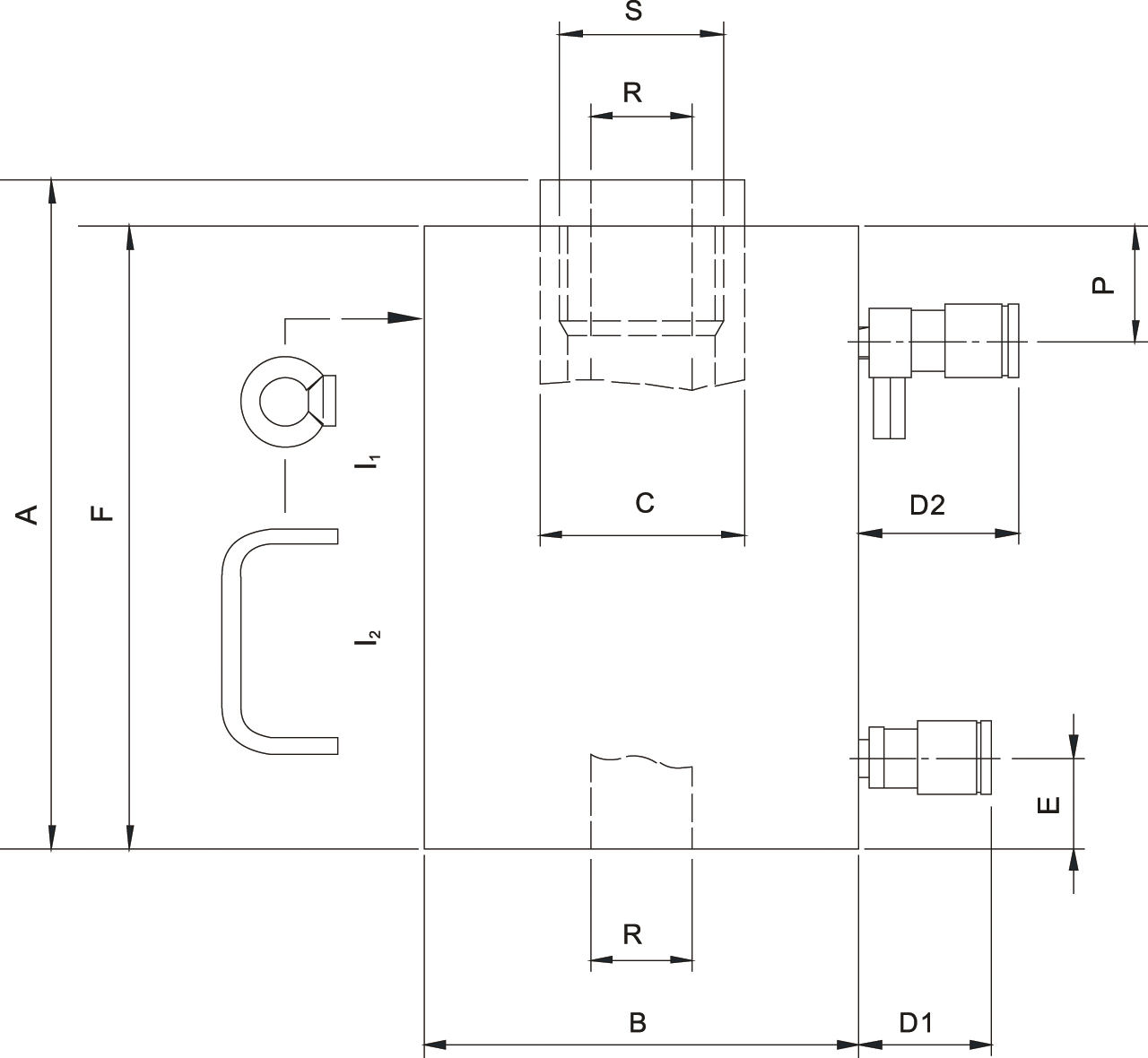

Dimensões de desenho técnico
dimensão A
395 mm
dimensão A
15.6 in
dimensão B
210 mm
dimensão B
8.3 in
dimensão C
100 mm
dimensão C
3.9 in
dimensão D1
70 mm
dimensão D1
2.8 in
dimensão D2
85 mm
dimensão D2
3.3 in
dimensão E
52 mm
dimensão F
375 mm
dimensão F
14.8 in
dimensão P
75 mm
dimensão P
3 in
dimensão R
54 mm
dimensão R
2.1 in
dimensão S
M72x2 tam. rosca
I tipo
I-1
Características

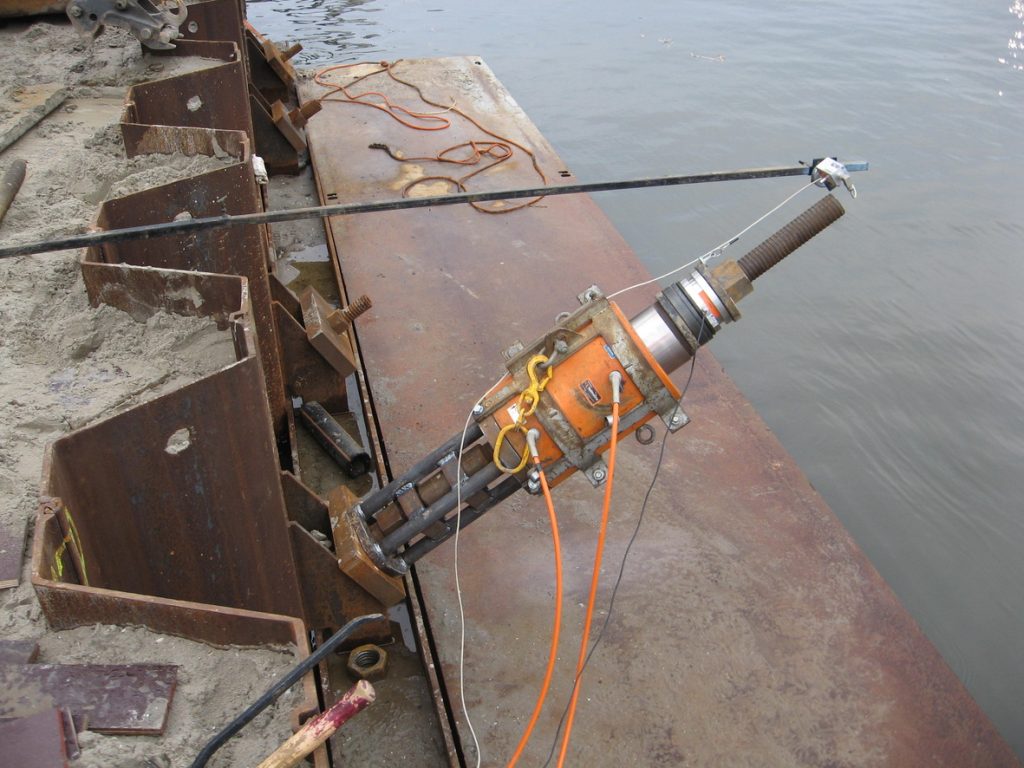

Adequado para puxar, levantar e tensionar em todas as posições
Protegidos contra ejeção do pistão
Sela oca; evita danos ao êmbolo
Proteção contra sobrepressão no lado de retorno, A418 Válvula
