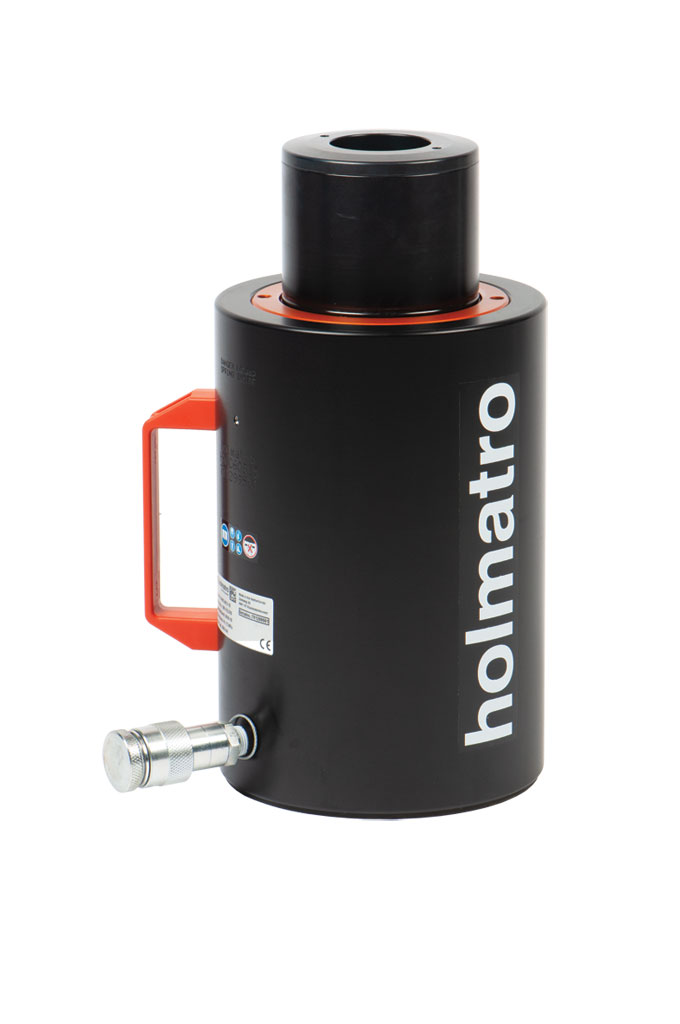

Cilindro de Pistão Oco em Alumínio HAHC60S15
Sobre o Cilindro de Pistão Oco em Alumínio HAHC60S15
Especificações
Detalhes
Número do artigo
100.112.378
Especificações básicas
modelo
HAHC60S15
pressão de trabalho máx.
10443 psi
pressão de trabalho máx.
720 / 72 (bar/Mpa)
Desempenho
tonelagem
60 t
tonelagem
132277 lb
curso
150 mm
curso
5.9 in
altura fechado
363 mm
altura fechado
14.3 in
capacidade
606 kN / 61.8 t / 606 / 61.8 (kN/t)
capacidade
136234 lbf
área de pressão eficaz
84.2 cm2
área de pressão eficaz
13.1 sq. in.
Especificações gerais
teor de óleo necessária (efetiva)
1263 cc
teor de óleo necessária (efetiva)
42.7 oz
agindo tipo
simples
tipo de retorno
mola
material
alumínio
tipo de cilindro
pistão oco
conexão
A 118
Dimensões, peso e temperatura
peso, pronto para uso
21.8 kg
peso, pronto para uso
48.1 lb

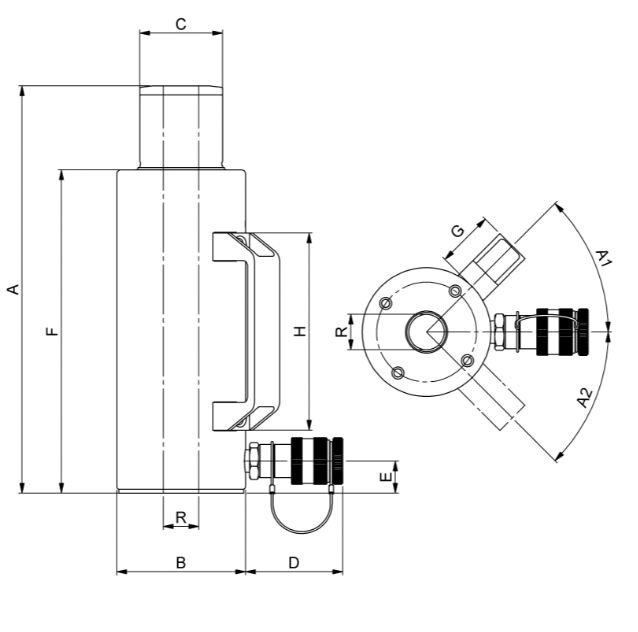

Dimensões de desenho técnico
dimensão A
363 mm
dimensão A
14.3 in
dimensão B
186 mm
dimensão B
7.3 in
dimensão C
110 mm
dimensão C
4.3 in
dimensão D
80 mm
dimensão D
3.1 in
dimensão E
33 mm
dimensão E
1.3 in
dimensão F
276 mm
dimensão F
10.9 in
dimensão G
43.5 mm
dimensão G
1.7 in
dimensão H
150 mm
dimensão H
5.9 in
dimensão R
56 mm
dimensão R
2.2 in
ângulo A1
40 °
Normas
ASME
B30.1
Características
Até 60% mais leve em comparação com cilindros de aço - fácil e ergonômico
Design compacto e construção mais baixa
Adequado para puxar, levantar e tensionar em todas as posições
Anel de potência duplo; uma combinação de uma vedação superior e um rolamento composto extremamente forte para uma vida útil mais longa
O êmbolo é revestido com uma camada anodizada endurecida, o que o torna extremamente resistente ao desgaste e à corrosão
