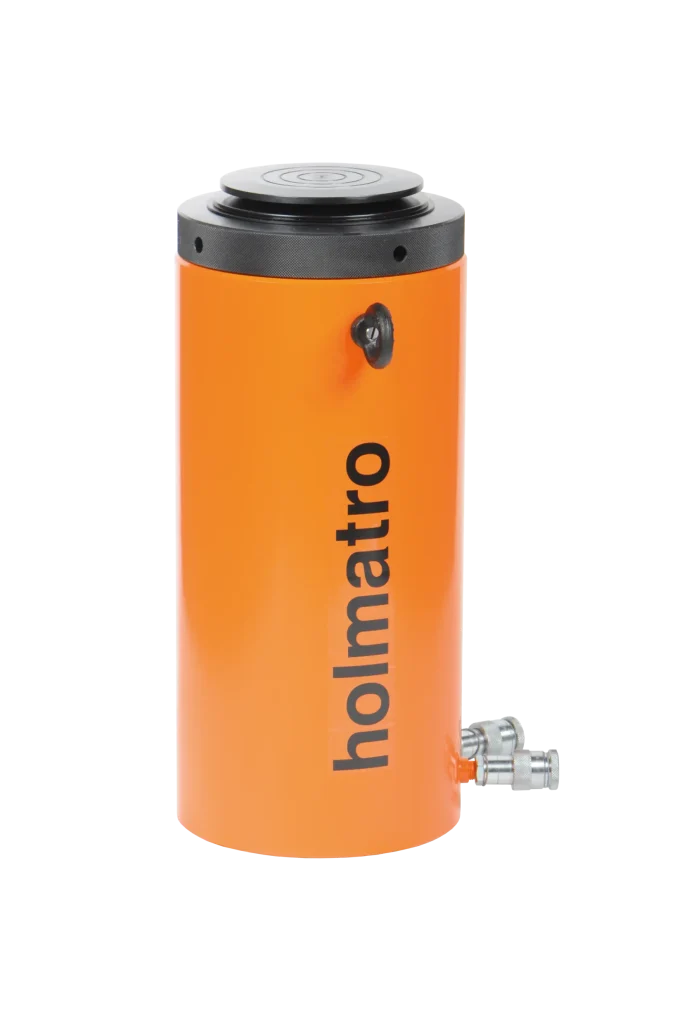

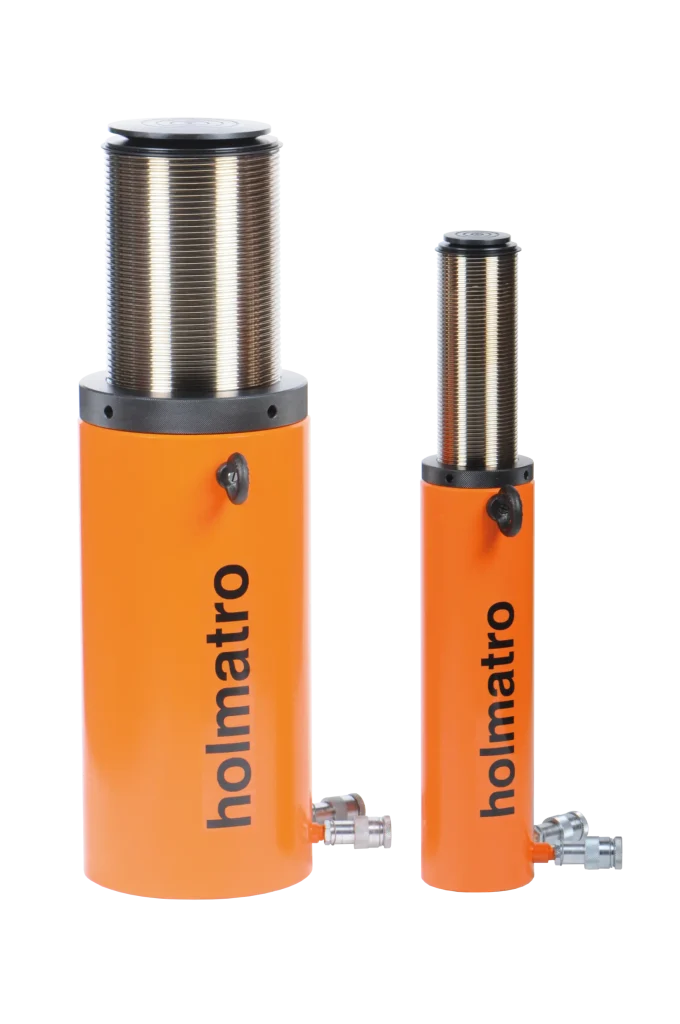

Cilindro da contraporca HLC 100 H 5

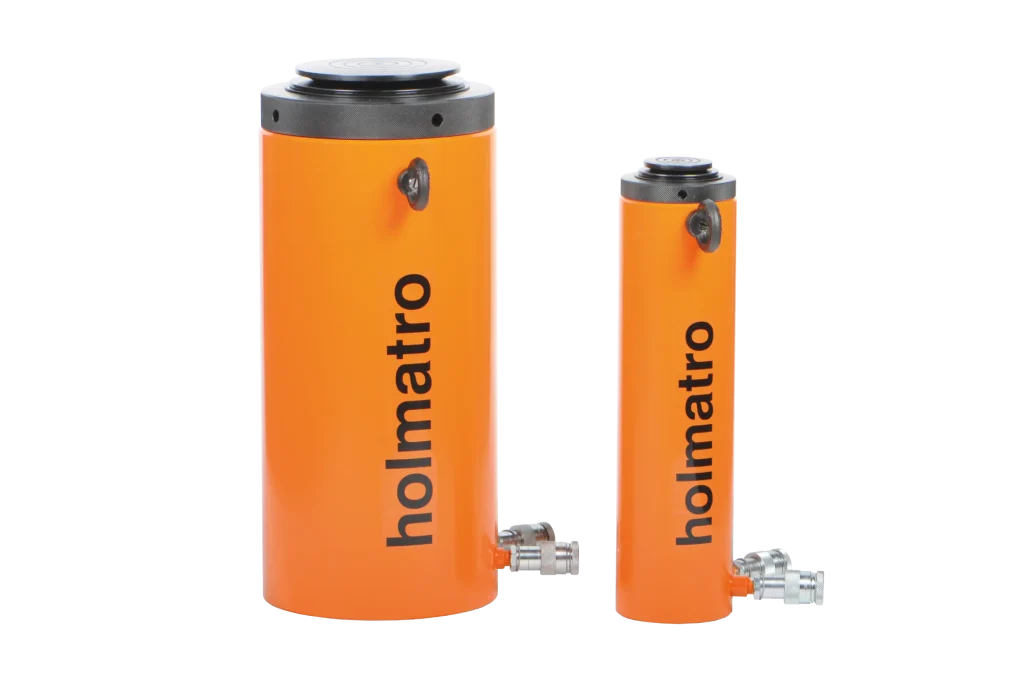

Sobre o Cilindro da contraporca HLC 100 H 5
Especificações
Detalhes
Número do artigo
100.122.126
Especificações básicas
modelo
HLC 100 H 5
pressão de trabalho máx.
10443 psi
pressão de trabalho máx.
720 / 72 (bar/Mpa)
Desempenho
tonelagem
100 t
tonelagem
220462 lb
curso
50 mm
curso
2 in
altura fechado
248 mm
altura fechado
9.8 in
capacidade
1001 kN / 102.1 t / 1001 / 102.1 (kN/t)
capacidade
225034 lbf
área de pressão efetiva (imprensa)
139 cm2
área de pressão efetiva (imprensa)
21.5 sq. in.
área de pressão efetiva (retração)
25.9 cm2
área de pressão efetiva (retração)
4 sq. in.
carga lateral máxima
10 %
Especificações gerais
teor de óleo necessária (efetiva)
565 cc
teor de óleo necessária (efetiva)
19.1 oz
teor de óleo necessária (imprensa)
695 cc
teor de óleo necessária (imprensa)
23.5 oz
teor de óleo necessária (retirar)
130 cc
teor de óleo necessária (retirar)
4.4 oz
agindo tipo
dobro
tipo de retorno
hidráulico
material
aço
tipo de cilindro
contraporca
conexão
A 118
Dimensões, peso e temperatura
peso, pronto para uso
35 kg
peso, pronto para uso
77.2 lb
Dimensões de desenho técnico
dimensão A
248 mm
dimensão A
9.8 in
dimensão B
160 mm
dimensão B
6.3 in
dimensão C1
105 mm
dimensão C1
4.1 in
dimensão C2
72 mm
dimensão C2
2.8 in
dimensão D
75 mm
dimensão D
3 in
dimensão E
48 mm
dimensão E
1.9 in
dimensão F
201 mm
dimensão F
7.9 in
dimensão P
72 mm
dimensão P
2.8 in
dimensão T
136 mm
dimensão T
5.4 in
dimensão U
54 mm
dimensão U
2.1 in
ângulo A1
23 °
ângulo A2
90 °
Normas
ASME
B30.1

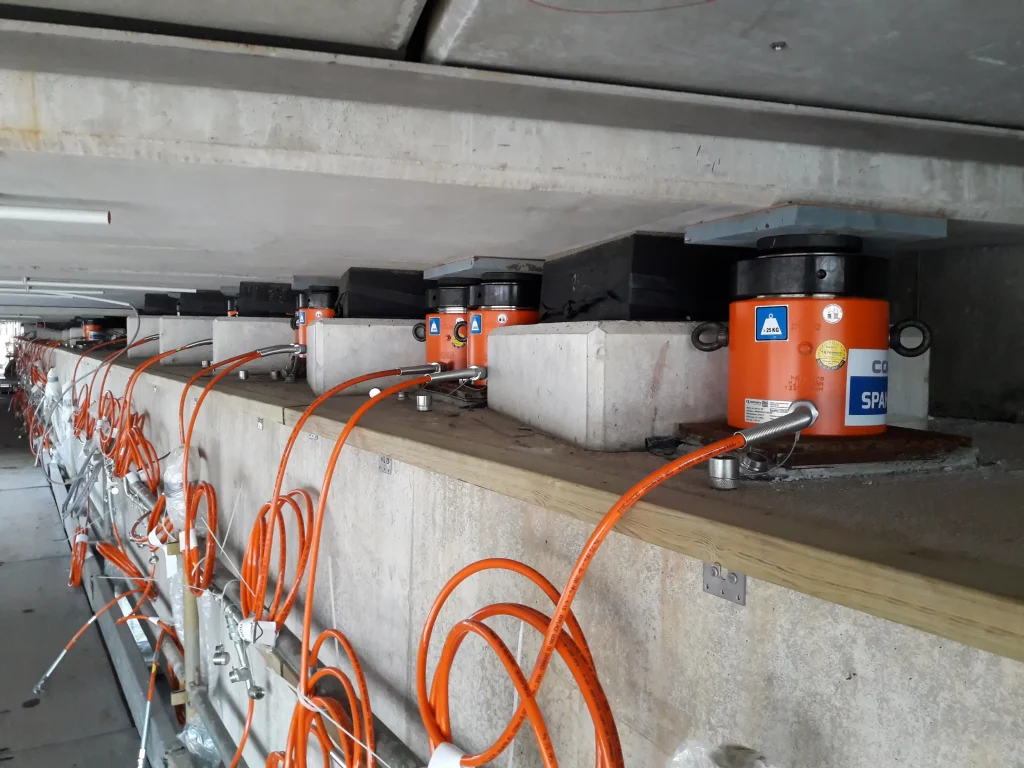

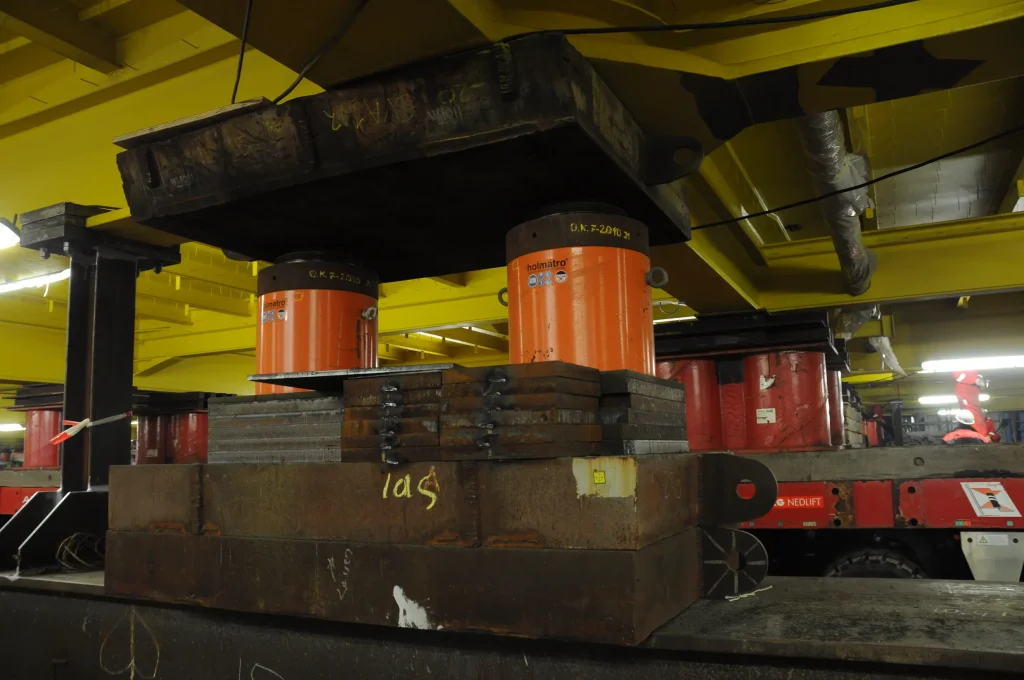

Características
Duplo efeito para elevação e descida controlada
Bloqueio mecânico de carga; maneira segura de trabalhar com carga sustentada
Altura fechada extremamente reduzida e uma resistência máxima a cargas laterais de 10%
Válvulas de segurança integradas, para proteção contra sobrepressão no lado do retorno
Entradas múltiplas e roscas arredondadas no pistão para um posicionamento mais rápido
- da contraporca e remoção fácil da sujidade
Parede do cilindro cromada para uma excelente resistência ao desgaste e proteção contra
- a corrosão
Contraporca mecânica com tratamento por QPQ para aderência otimizada e 4 orifícios para
- manípulos para bloqueio e desbloqueio fáceis
XL Saddle+: o suporte inclinado QPQ protege o pistão e limita as cargas excêntricas
Placa de cobertura para proteger o clindro da água e da sujidade quando ele está guardado
