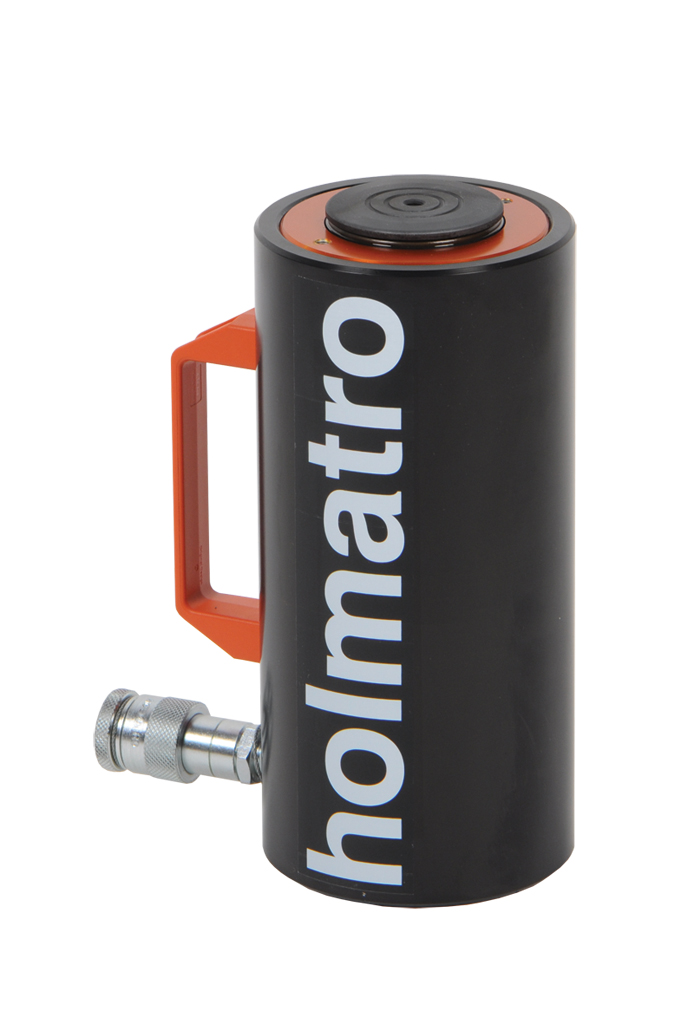

Cilindro, alumínio HAC 50 S 15
Sobre o Cilindro, alumínio HAC 50 S 15
Especificações
Detalhes
Número do artigo
100.112.263
Especificações básicas
modelo
HAC 50 S 15
pressão de trabalho máx.
10443 psi
pressão de trabalho máx.
720 / 72 (bar/Mpa)
Desempenho
tonelagem
50 t
tonelagem
110231 lb
curso
150 mm
curso
5.9 in
altura fechado
283 mm
altura fechado
11.1 in
capacidade
510.4 kN / 52 t / 510.4 / 52 (kN/t)
capacidade
114742 lbf
área de pressão eficaz
70.9 cm2
área de pressão eficaz
11 sq. in.
Especificações gerais
teor de óleo necessária (efetiva)
1063 cc
teor de óleo necessária (efetiva)
35.9 oz
agindo tipo
simples
tipo de retorno
mola
material
alumínio
tipo de cilindro
padrão
conexão
A 118
Dimensões, peso e temperatura
peso, pronto para uso
9.6 kg
peso, pronto para uso
21.2 lb
Dimensões de desenho técnico
dimensão A
283 mm
dimensão A
11.1 in
dimensão B
130 mm
dimensão B
5.1 in
dimensão C
72 mm
dimensão C
2.8 in
dimensão D
76 mm
dimensão D
3 in
dimensão E
30 mm
dimensão E
1.2 in
dimensão F
275 mm
dimensão F
10.8 in
dimensão G
8 mm
dimensão G
0.3 in
I tipo
I-2
dimensão Q
44 mm
dimensão Q
1.7 in
ângulo A2
40 °
Normas
ASME
B30.1
Características
Cilindros 50% mais leves; a sua utilização é mais fácil e benéfi ca para o bem-estar dos funcionários
Duo Power Ring; vedante, rolamento e resistência a cargas laterais até um máximo de 10% para obter um tempo de vida útil superior
O pistão é especialmente revestido com uma camada anodizada rígida, que lhe confere uma resistência extrema ao desgaste e à corrosão
XL Saddle protege o pistão e limita cargas excêntricas
