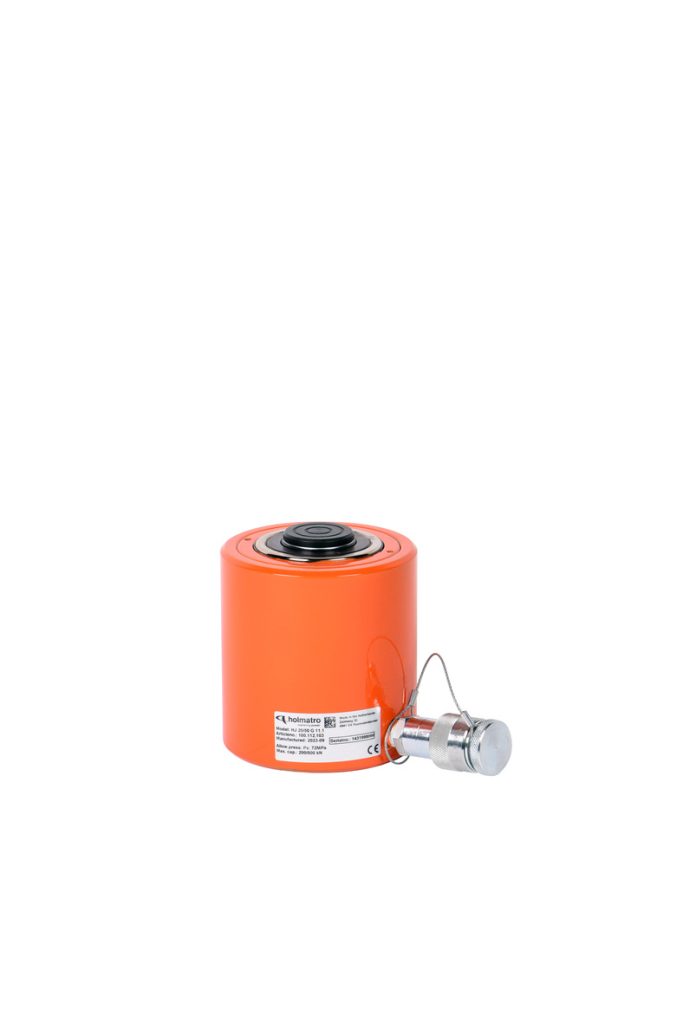

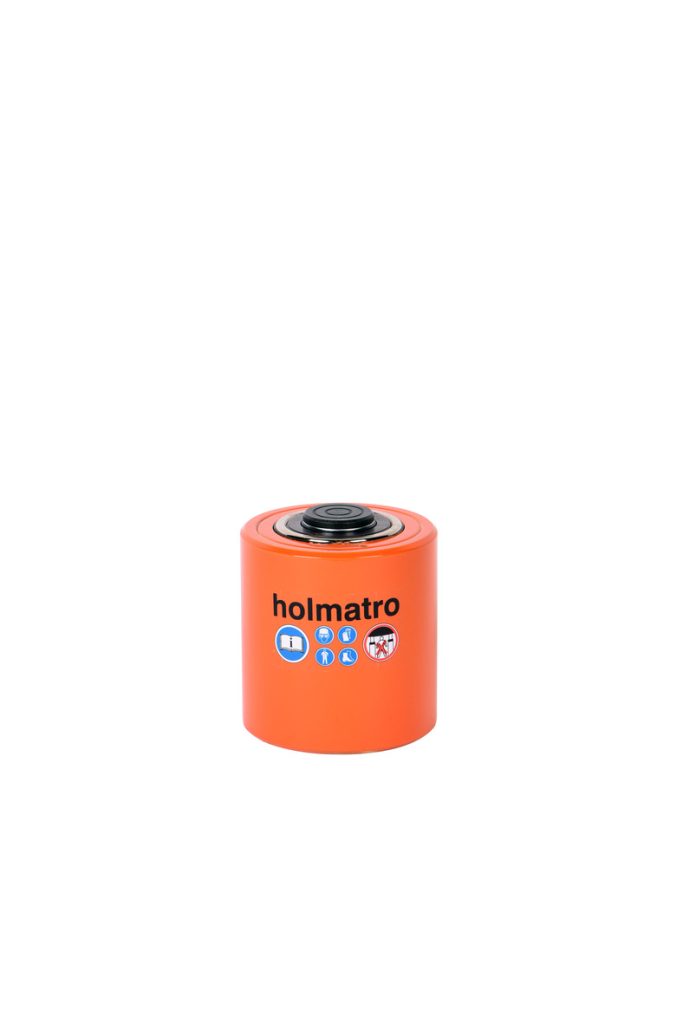

Cilindro telescópico HJ 20/50 G 11
Acerca de Cilindro telescópico HJ 20/50 G 11
Presupuesto
Detalles
Número de artículo
100.112.103
Especificaciones básicas
modelo
HJ 20/50 G 11
presión máxima de trabajo
10443 psi
presión máxima de trabajo
720 / 72 (bar/Mpa)
Rendimiento
tonelaje
20 t
tonelaje
44092 lb
recorrido
111 mm
recorrido
4.4 in
alt. de construcción
140 mm
alt. de construcción
5.5 in
capacidad 1er émbolo
114653 lbf
capacidad 2º émbolo
45749 lbf
recorrido del émbolo 1er
56 mm
recorrido del émbolo 1er
2.2 in
recorrido del émbolo 2º
55 mm
recorrido del émbolo 2º
2.2 in
capacidad 1er émbolo
510 / 52 (kN/t)
capacidad 2º émbolo
203.5 / 20.8 (kN/t)
área de presión efectiva 1er pistón
70.8 cm2
área de presión efectiva 2º pistón
28.3 cm2
área de presión efectiva 1er pistón
11 sq. in.
área de presión efectiva 2º pistón
4.4 sq. in.
Especificaciones generales
contenido aceite req. (efec.)
554 cc
contenido aceite req. (efec.)
18.7 oz
actuando tipo
simple
tipo de retorno
gravedad
material
acero
tipo de cilindro
telescópico
conexión
A 118
Dimensiones, peso y temperatura
peso, listo para su uso
12.5 kg
peso, listo para su uso
27.6 lb

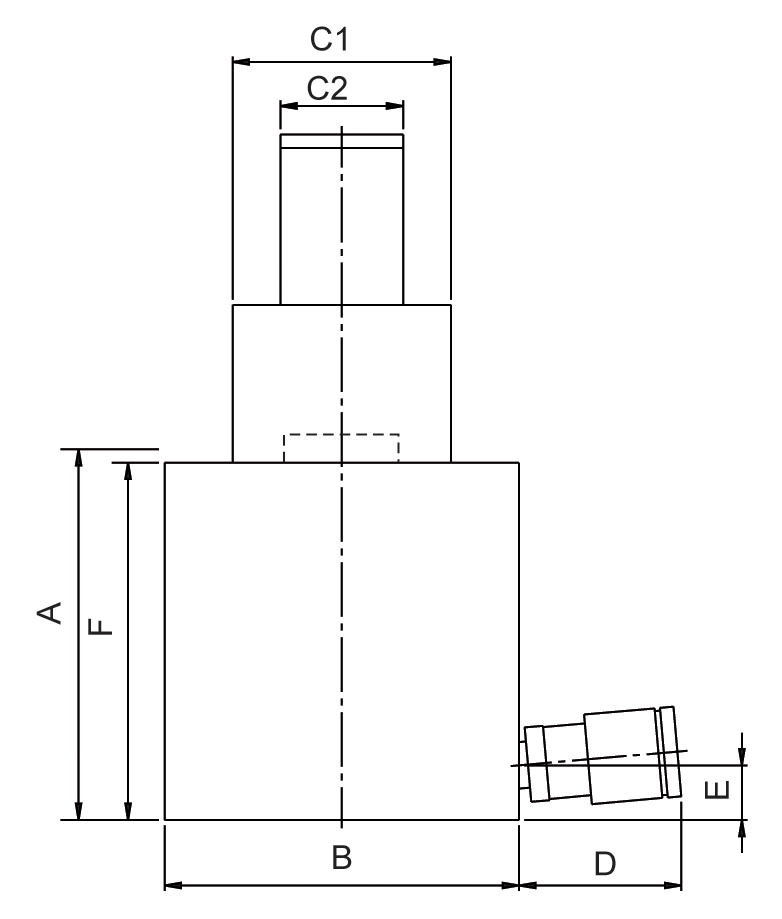

Dimensiones Dibujo técnico
dimensión A
140 mm
dimensión A
5.5 in
dimensión B
125 mm
dimensión B
4.9 in
dimensión C1
80 mm
dimensión C1
3.1 in
dimensión C2
45 mm
dimensión C2
1.8 in
dimensión D
70 mm
dimensión D
2.8 in
dimensión E
70 mm
dimensión E
2.8 in
dimensión F
131 mm
dimensión F
5.2 in
Características
Compact
Ligera
