Cilindro HJ 100 G 30
Acerca de Cilindro HJ 100 G 30
Presupuesto
Detalles
Número de artículo
100.112.040
Especificaciones básicas
modelo
HJ 100 G 30
presión máxima de trabajo
10443 psi
presión máxima de trabajo
720 / 72 (bar/Mpa)
Rendimiento
tonelaje
100 t
tonelaje
220462 lb
recorrido
300 mm
recorrido
11.8 in
alt. de construcción
497 mm
alt. de construcción
19.6 in
capacidad
1029.3 kN / 105 t / 1029.3 / 105 (kN/t)
capacidad
231396 lbf
área de presión efectiva
143 cm2
área de presión efectiva
22.2 sq. in.
Especificaciones generales
contenido aceite req. (efec.)
4290 cc
contenido aceite req. (efec.)
145.1 oz
actuando tipo
simple
tipo de retorno
gravedad
material
acero
tipo de cilindro
alto tonelaje
conexión
A 118
Dimensiones, peso y temperatura
peso, listo para su uso
82 kg
peso, listo para su uso
180.8 lb

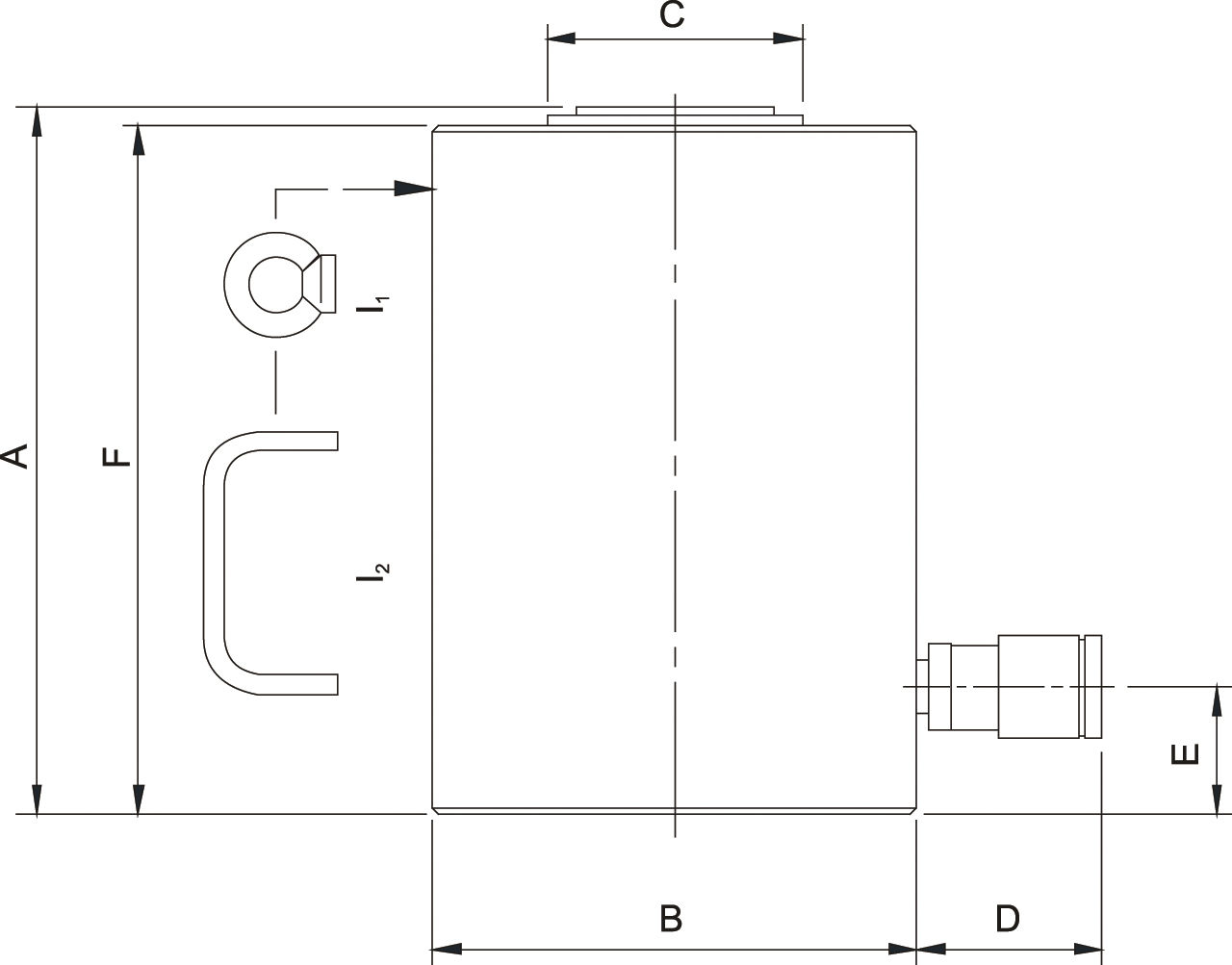

Dimensiones Dibujo técnico
dimensión A
497 mm
dimensión A
19.6 in
dimensión B
178 mm
dimensión B
7 in
dimensión C
105 mm
dimensión C
4.1 in
dimensión D
70 mm
dimensión D
2.8 in
dimensión E
52 mm
dimensión F
490 mm
dimensión F
19.3 in
tipo I
I-1
Características
Silleta plana; evita daños al émbolo, fácil de reemplazar con asiento inclinable
