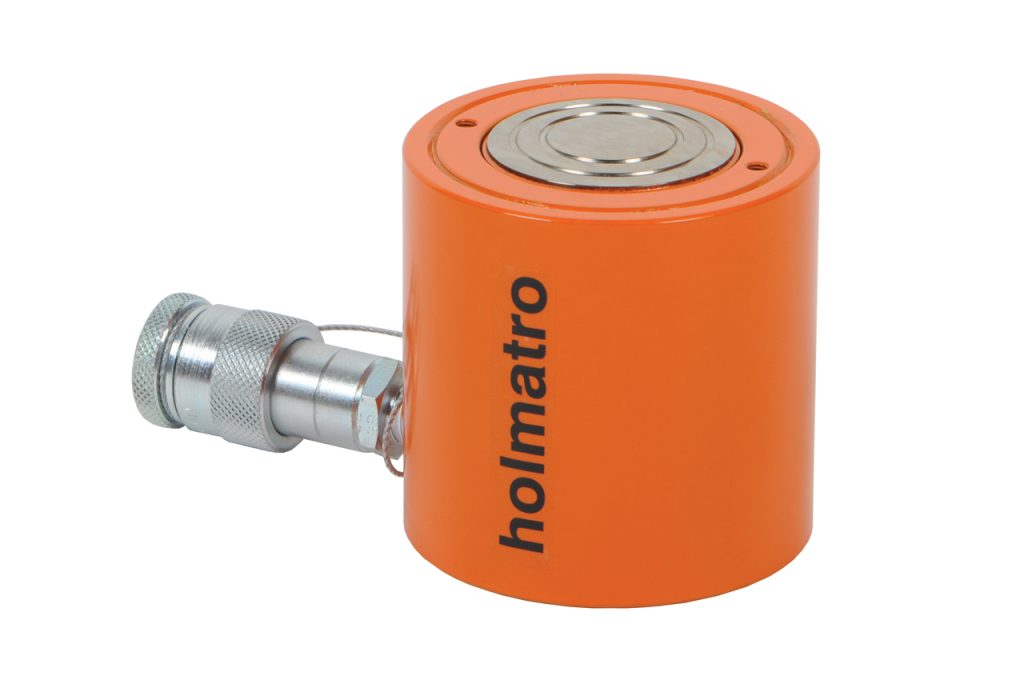

Cilindro de recorrido corto HSC 30 S 5
Acerca de Cilindro de recorrido corto HSC 30 S 5
Presupuesto
Detalles
Número de artículo
100.112.302
Especificaciones básicas
modelo
HSC 30 S 5
presión máxima de trabajo
10443 psi
presión máxima de trabajo
720 / 72 (bar/Mpa)
Rendimiento
tonelaje
30 t
tonelaje
66139 lb
recorrido
50 mm
recorrido
2 in
alt. de construcción
106 mm
alt. de construcción
4.2 in
capacidad
318.1 kN / 32.4 t / 318.1 / 32.4 (kN/t)
capacidad
71512 lbf
área de presión efectiva
44.2 cm2
área de presión efectiva
6.9 sq. in.
Especificaciones generales
contenido aceite req. (efec.)
221 cc
contenido aceite req. (efec.)
7.5 oz
actuando tipo
simple
tipo de retorno
por muelle
material
acero
tipo de cilindro
carrera corta
conexión
A 118
Dimensiones, peso y temperatura
peso, listo para su uso
6.1 kg
peso, listo para su uso
13.4 lb
Dimensiones Dibujo técnico
dimensión A
106 mm
dimensión A
4.2 in
dimensión B
104 mm
dimensión B
4.1 in
dimensión C
62 mm
dimensión C
2.4 in
dimensión D
76 mm
dimensión D
3 in
dimensión E
19 mm
dimensión E
0.7 in
dimensión F
104 mm
dimensión F
4.1 in
Normas
ASME
B30.1
Características
Versión plana y compacta; efi caz cuando el espacio de inserción es reducido
Carrera de 50 mm en todos los modelos
