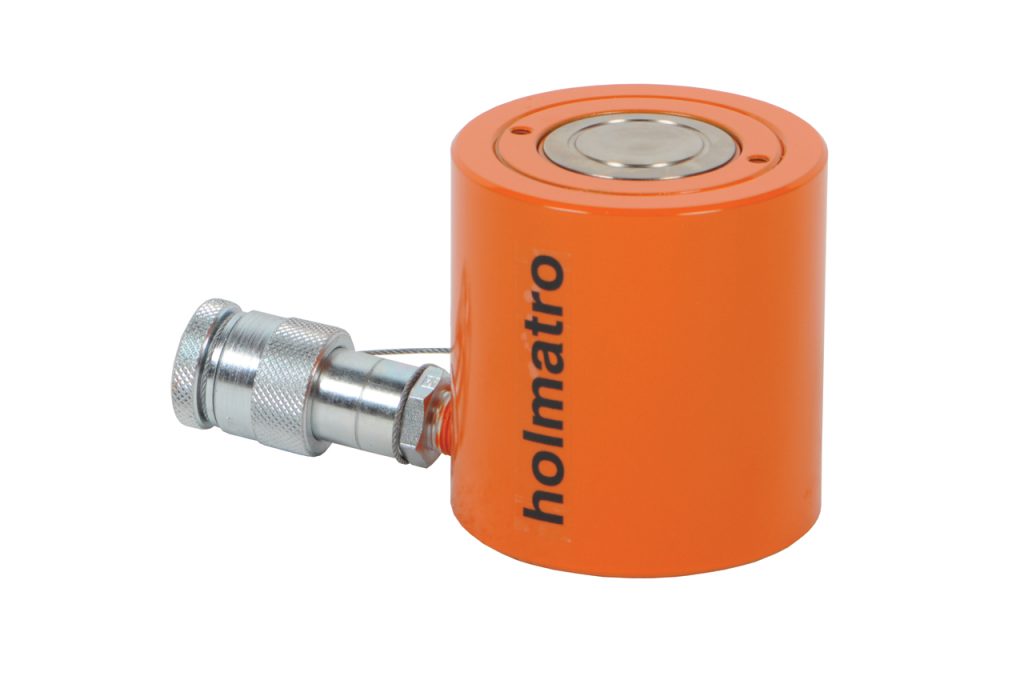

Cilindro de recorrido corto HSC 20 S 5
Acerca de Cilindro de recorrido corto HSC 20 S 5
Presupuesto
Detalles
Número de artículo
100.112.301
Especificaciones básicas
modelo
HSC 20 S 5
presión máxima de trabajo
10443 psi
presión máxima de trabajo
720 / 72 (bar/Mpa)
Rendimiento
tonelaje
20 t
tonelaje
44092 lb
recorrido
50 mm
recorrido
2 in
alt. de construcción
103 mm
alt. de construcción
4.1 in
capacidad
203.6 kN / 20.8 t / 203.6 / 20.8 (kN/t)
capacidad
45771 lbf
área de presión efectiva
28.3 cm2
área de presión efectiva
4.4 sq. in.
Especificaciones generales
contenido aceite req. (efec.)
141.4 cc
contenido aceite req. (efec.)
4.8 oz
actuando tipo
simple
tipo de retorno
por muelle
material
acero
tipo de cilindro
carrera corta
conexión
A 118
Dimensiones, peso y temperatura
peso, listo para su uso
5.5 kg
peso, listo para su uso
12.1 lb
Dimensiones Dibujo técnico
dimensión A
103 mm
dimensión A
4.1 in
dimensión B
98 mm
dimensión B
3.9 in
dimensión C
50 mm
dimensión C
2 in
dimensión D
77 mm
dimensión D
3 in
dimensión E
15 mm
dimensión E
0.6 in
dimensión F
102 mm
dimensión F
4 in
ángulo A1
5 °
Normas
ASME
B30.1
Características
Versión plana y compacta; efi caz cuando el espacio de inserción es reducido
Carrera de 50 mm en todos los modelos
