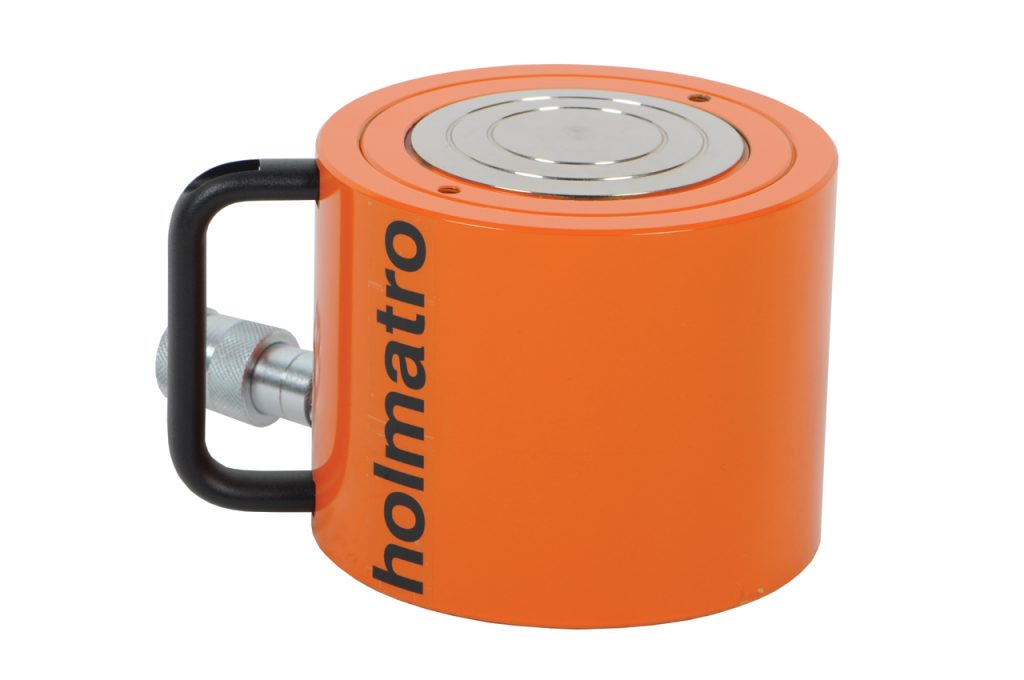

Cilindro de recorrido corto HSC 100 S 5
Acerca de Cilindro de recorrido corto HSC 100 S 5
Presupuesto
Detalles
Número de artículo
100.112.304
Especificaciones básicas
modelo
HSC 100 S 5
presión máxima de trabajo
10443 psi
presión máxima de trabajo
720 / 72 (bar/Mpa)
foco
sí
Rendimiento
tonelaje
100 t
tonelaje
220462 lb
recorrido
50 mm
recorrido
2 in
alt. de construcción
141 mm
alt. de construcción
5.6 in
capacidad
1030.6 kN / 105.1 t / 1030.6 / 105.1 (kN/t)
capacidad
231688 lbf
área de presión efectiva
143.1 cm2
área de presión efectiva
22.2 sq. in.
Especificaciones generales
contenido aceite req. (efec.)
716 cc
contenido aceite req. (efec.)
24.2 oz
actuando tipo
simple
tipo de retorno
por muelle
material
acero
tipo de cilindro
carrera corta
conexión
A 118
Dimensiones, peso y temperatura
peso, listo para su uso
22.2 kg
peso, listo para su uso
48.9 lb
Dimensiones Dibujo técnico
dimensión A
141 mm
dimensión A
5.6 in
dimensión B
173 mm
dimensión B
6.8 in
dimensión C
110 mm
dimensión C
4.3 in
dimensión D
76 mm
dimensión D
3 in
dimensión E
24 mm
dimensión E
0.9 in
dimensión F
139 mm
dimensión F
5.5 in
tipo I
I-2
dimensión Q
49 mm
dimensión Q
1.9 in
ángulo A2
40 °
Normas
ASME
B30.1
Características
Versión plana y compacta; efi caz cuando el espacio de inserción es reducido
Carrera de 50 mm en todos los modelos
