Cilindro de Émbolo Hueco Aluminio HAHC150H5

Los cilindros de émbolo hueco de aluminio (HAHC) de Holmatro ofrecen versatilidad con un diseño de émbolo hueco único que facilita operaciones eficientes de empuje y tracción. Desarrollados específicamente para tareas de tracción, estos cilindros funcionan perfectamente con varillas de tracción, mejorando sus capacidades de tracción. Hasta un 60 % más ligero en comparación con la variante de acero, lo que los convierte en la opción ideal para optimizar la productividad y la eficiencia en diversas operaciones industriales.
Se suministra de forma estándar con:
  • Acoplador hembra de alto flujo A118
  • Silla hueca; evita daños al émbolo
  • Los cilindros más grandes están equipados con asas plegables para facilitar su transporte y posicionamiento.
Los cilindros de émbolo hueco de aluminio (HAHC) de Holmatro ofrecen versatilidad con un diseño de émbolo hueco único que facilita operaciones eficientes de empuje y tracción. Desarrollados específicamente para tareas de tracción, estos cilindros funcionan perfectamente con varillas de tracción, mejorando sus capacidades de tracción. Hasta un 60 % ...
Encuentra pareja

Industrial configurator

Supports you in choosing the right tool & setup for your application.
Configurar ahora

Acerca de Cilindro de Émbolo Hueco Aluminio HAHC150H5

Presupuesto

Choose unit system
Detalles
Número de artículo
100.112.386
Especificaciones básicas
modelo
HAHC150H5
presión máxima de trabajo
10443 psi
presión máxima de trabajo
720 / 72 (bar/Mpa)
Rendimiento
tonelaje
150 t
tonelaje
330693 lb
recorrido
50 mm
recorrido
2 in
alt. de construcción
247 mm
alt. de construcción
9.7 in
capacidad
1531 kN / 156.1 t / 1531 / 156.1 (kN/t)
capacidad
344182 lbf
capacidad (retracción)
852 kN / 86.9 t / 852 / 86.9 (kN/t)
capacidad (retracción)
191537 lbf
área de presión efectiva (prensa)
212.7 cm2
área de presión efectiva (prensa)
33 sq. in.
área de presión efectiva (retracción)
118.4 cm2
área de presión efectiva (retracción)
18.4 sq. in.
Especificaciones generales
contenido aceite req. (efec.)
471 cc
contenido aceite req. (efec.)
15.9 oz
contenido de aceite requerido (prensa)
1063 cc
contenido de aceite requerido (prensa)
35.9 oz
contenido de aceite requerido (retracción)
592 cc
actuando tipo
doble
tipo de retorno
hidráulico
material
aluminio
tipo de cilindro
émbolo hueco
conexión
A 118
Dimensiones, peso y temperatura
peso, listo para su uso
41 kg
peso, listo para su uso
90.4 lb

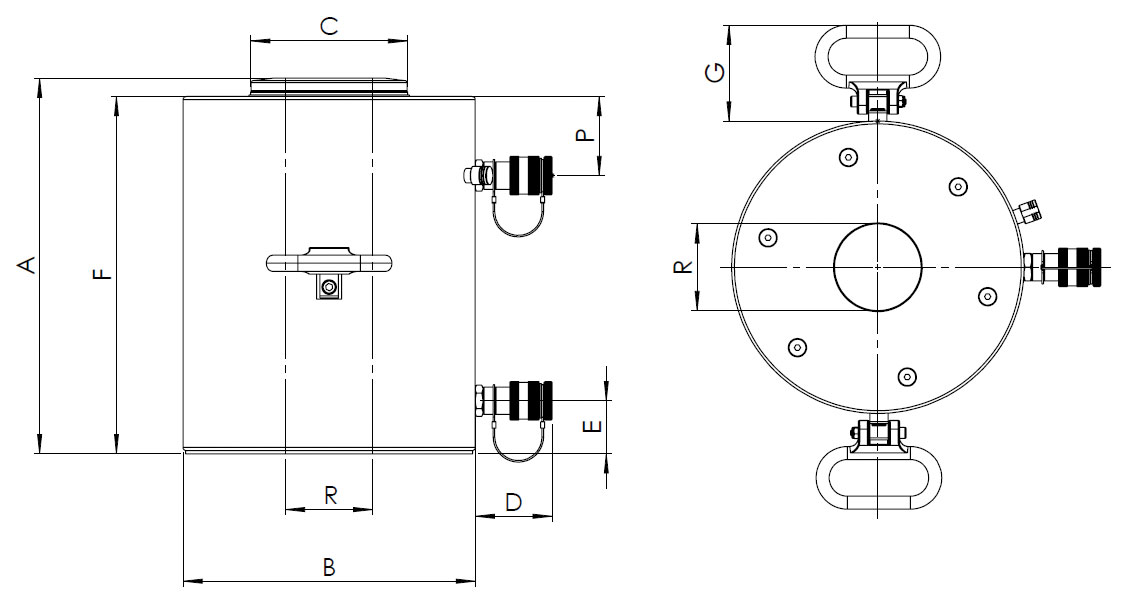

Dimensiones Dibujo técnico
dimensión A
247 mm
dimensión A
9.7 in
dimensión B
285 mm
dimensión B
11.2 in
dimensión C
145 mm
dimensión C
5.7 in
dimensión D
80 mm
dimensión D
3.1 in
dimensión E
49 mm
dimensión E
1.9 in
dimensión F
230 mm
dimensión F
9.1 in
dimensión G
88.5 mm
dimensión G
3.5 in
dimensión P
72 mm
dimensión P
2.8 in
dimensión R
80 mm
dimensión R
3.1 in
Normas
ASME
B30.1

Características

Hasta un 60% más ligero en comparación con los cilindros de acero: fácil y ergonómico
Diseño compacto y construcción más baja
Adecuado para tirar, levantar y tensar en todas las posiciones
Anillo de poder dúo; una combinación de un sello superior y un cojinete compuesto extremadamente resistente para una vida útil más larga
El émbolo está recubierto con una capa anodizada endurecida, lo que lo hace extremadamente resistente al desgaste y a la corrosión.
Válvula de seguridad para protección contra sobrepresión en el lado de retorno
