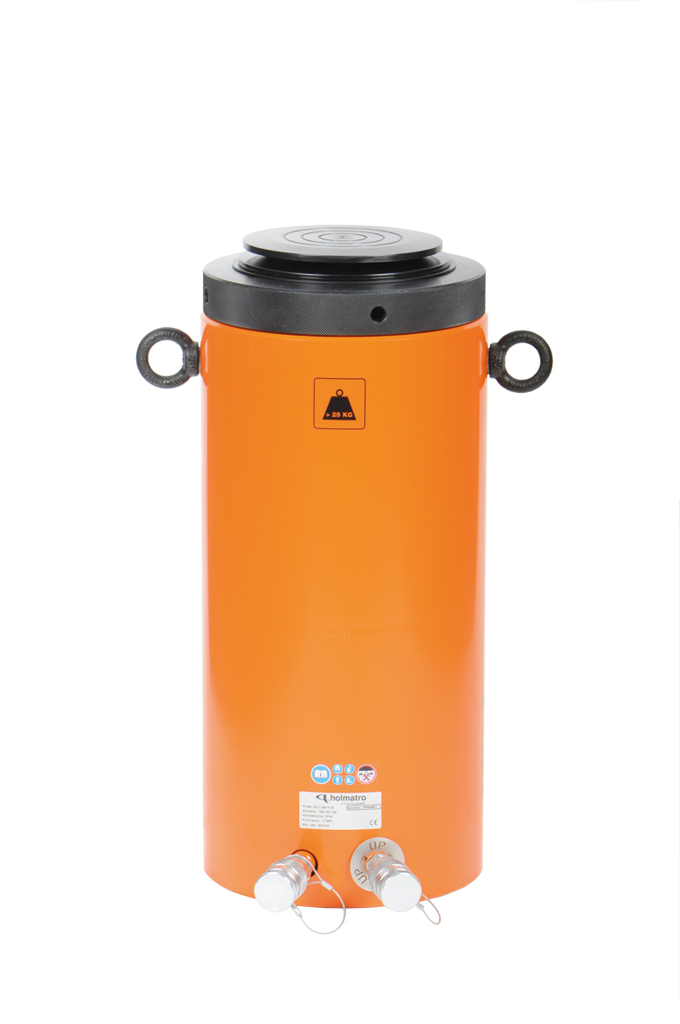

Cilindro con contratuerca HLC 250 H 15
Acerca de Cilindro con contratuerca HLC 250 H 15
Presupuesto
Detalles
Número de artículo
100.122.133
Especificaciones básicas
modelo
HLC 250 H 15
presión máxima de trabajo
10443 psi
presión máxima de trabajo
720 / 72 (bar/Mpa)
Rendimiento
tonelaje
250 t
tonelaje
551156 lb
recorrido
150 mm
recorrido
5.9 in
alt. de construcción
444 mm
alt. de construcción
17.5 in
capacidad
2586 kN / 263.7 t / 2586 / 263.7 (kN/t)
capacidad
581356 lbf
área de presión efectiva (prensa)
358.9 cm2
área de presión efectiva (prensa)
55.6 sq. in.
área de presión efectiva (retracción)
75.6 cm2
área de presión efectiva (retracción)
11.7 sq. in.
carga lateral máxima
10 %
Especificaciones generales
contenido aceite req. (efec.)
4251 cc
contenido aceite req. (efec.)
143.7 oz
contenido de aceite requerido (prensa)
5384 cc
contenido de aceite requerido (prensa)
182.1 oz
contenido de aceite requerido (retracción)
1133 cc
contenido de aceite requerido (retracción)
38.3 oz
actuando tipo
doble
tipo de retorno
hidráulico
material
acero
tipo de cilindro
tuerca
conexión
A 118
Dimensiones, peso y temperatura
peso, listo para su uso
144 kg
peso, listo para su uso
317.5 lb
Dimensiones Dibujo técnico
dimensión A
444 mm
dimensión A
17.5 in
dimensión B
245 mm
dimensión B
9.6 in
dimensión C1
170 mm
dimensión C1
6.7 in
dimensión C2
120 mm
dimensión C2
4.7 in
dimensión D
75 mm
dimensión D
3 in
dimensión E
70 mm
dimensión E
2.8 in
dimensión F
380 mm
dimensión F
15 in
dimensión P
96 mm
dimensión P
3.8 in
dimensión T
230 mm
dimensión T
9.1 in
dimensión U
54 mm
dimensión U
2.1 in
ángulo A1
23 °
ángulo A2
90 °
Normas
ASME
B30.1
Características
Efecto doble para elevación y descenso controlados
Bloqueo mecánico de la carga; forma segura de trabajar con carga sostenida
Altura cerrado extremadamente baja y una resistencia máxima a carga lateral del 10%
Válvulas de seguridad integradas como protección contra sobrepresión en el lado de retorno

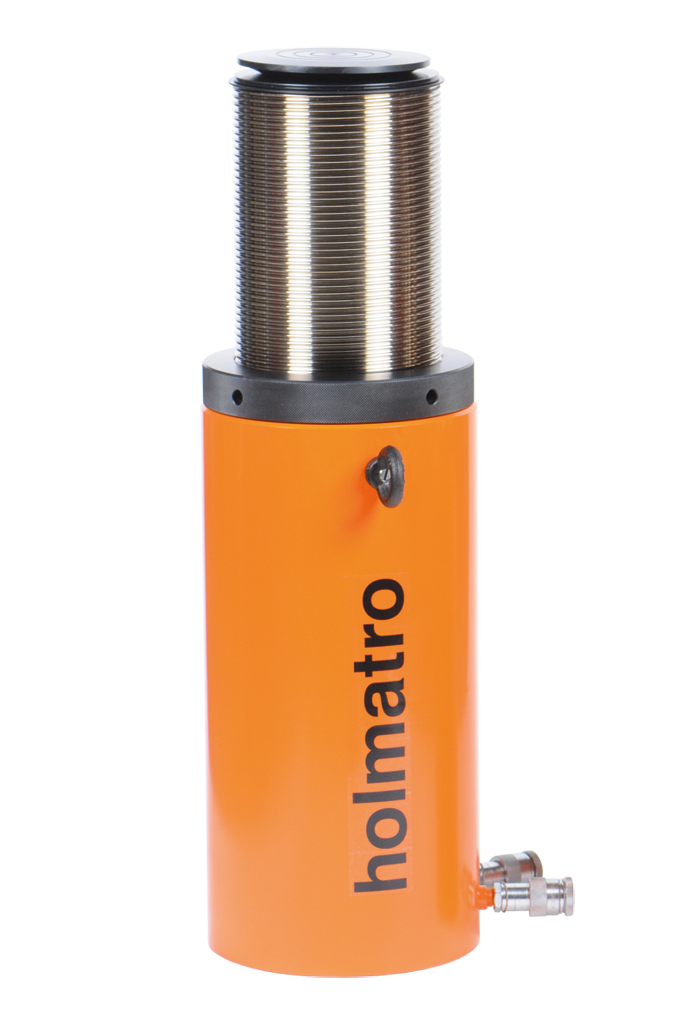

Émbolo con extremo redondeado y rosca de varias entradas que permite posicionar con más rapidez la contratuerca y facilita la eliminación de la suciedad
Pared del cilindro de cromo duro, ofrece una gran resistencia al desgaste y una óptima protección contra la corrosión
Contratuerca con tratamiento QPQ que mejora sus características mecánicas. Agarre optimizado y 4 agujeros para manivela que facilita su bloqueo y desbloqueo
XL Saddle+: silleta con tratamiento QPQ que protege el pistón y limita las cargas excéntricas
Plancha cobertora para proteger el cilindro del polvo y el agua cuando está guardado
