Cilindro, aluminio HAC 30 H 10
Características y beneficios
- Cilindros un 50% más ligeros; es fácil trabajar con ellos, lo que redunda en benefi cio de sus
- trabajadores
Acerca de Cilindro, aluminio HAC 30 H 10
Presupuesto
Detalles
Número de artículo
100.122.085
Especificaciones básicas
modelo
HAC 30 H 10
presión máxima de trabajo
10443 psi
presión máxima de trabajo
720 / 72 (bar/Mpa)
Rendimiento
tonelaje
30 t
tonelaje
66139 lb
recorrido
100 mm
recorrido
3.9 in
alt. de construcción
247 mm
alt. de construcción
9.7 in
capacidad
318.1 kN / 32.4 t / 318.1 / 32.4 (kN/t)
capacidad
71512 lbf
área de presión efectiva (prensa)
44.2 cm2
área de presión efectiva (prensa)
6.9 sq. in.
área de presión efectiva (retracción)
11 cm2
área de presión efectiva (retracción)
1.7 sq. in.
Especificaciones generales
contenido aceite req. (efec.)
332 cc
contenido aceite req. (efec.)
11.2 oz
contenido de aceite requerido (prensa)
442 cc
contenido de aceite requerido (prensa)
14.9 oz
contenido de aceite requerido (retracción)
110 cc
contenido de aceite requerido (retracción)
3.7 oz
actuando tipo
doble
tipo de retorno
hidráulico
material
aluminio
tipo de cilindro
estándar
conexión
A 118
Dimensiones, peso y temperatura
peso, listo para su uso
8.5 kg
peso, listo para su uso
18.7 lb

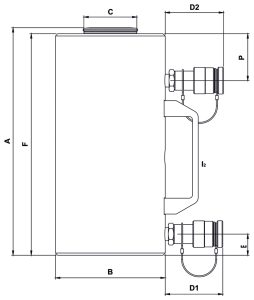

Dimensiones Dibujo técnico
dimensión A
247 mm
dimensión A
9.7 in
dimensión B
125 mm
dimensión B
4.9 in
dimensión C
65 mm
dimensión C
2.6 in
dimensión D1
76 mm
dimensión D1
3 in
dimensión D2
76 mm
dimensión D2
3 in
dimensión E
28 mm
dimensión E
1.1 in
dimensión F
241.5 mm
dimensión F
9.5 in
dimensión P
72 mm
dimensión P
2.8 in
Normas
ASME
B30.1
Características
Características y ventajas
- Cilindros un 50% más ligeros; es fácil trabajar con ellos, lo que redunda en benefi cio de sus
- trabajadores
Duo Power Ring; sellado, amortiguación y resistencia a cargas laterales hasta un máximo del 10% para una mayor vida útil

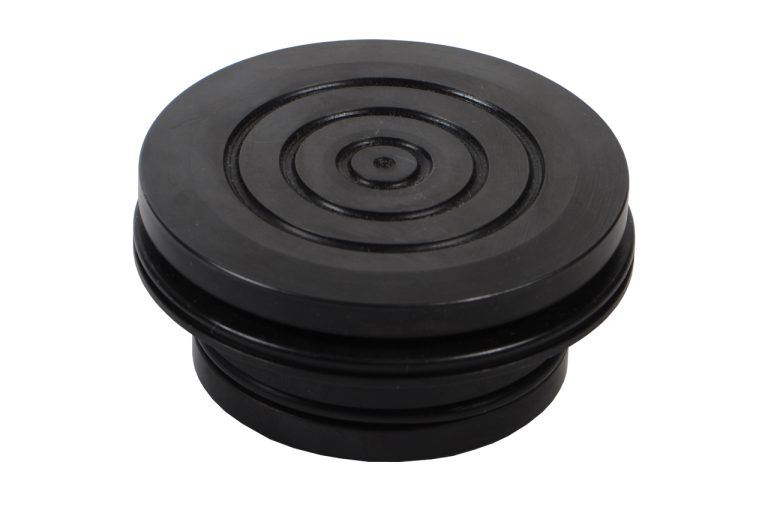

Silleta XL protege el pistón y limita las cargas excéntricas
El pistón está recubierto especialmente con una capa de anodizado duro que lo hace
- extremadamente resistente al desgaste y la corrosión
Válvula de seguridad para protección contra sobrepresión en el lado de retorno
