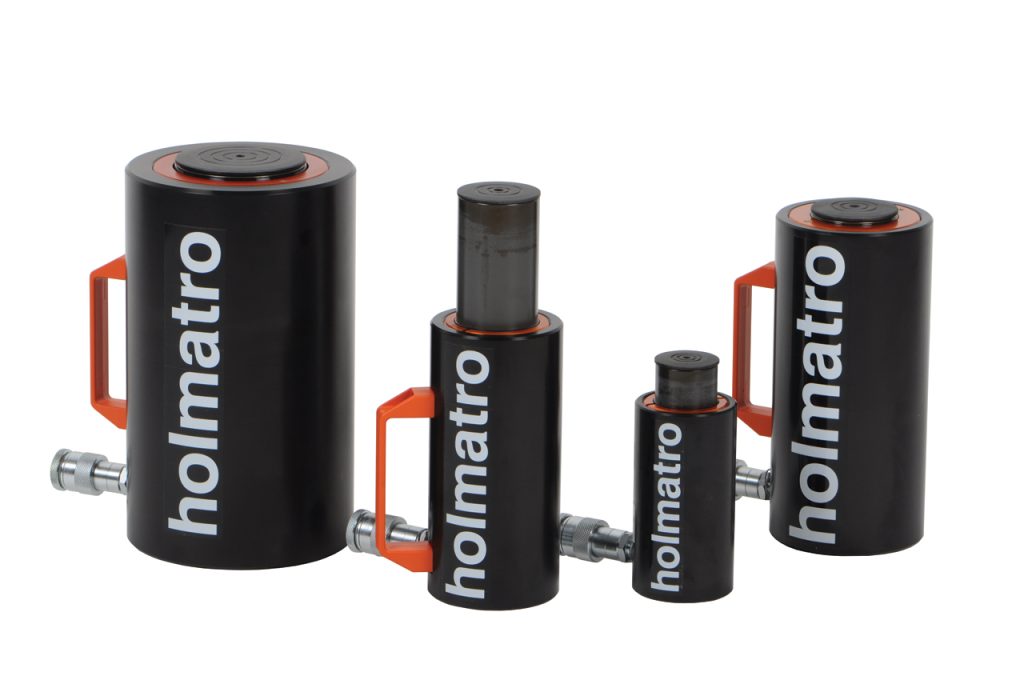

Acerca de Cilindro, aluminio HAC 20 S 15
Presupuesto
Detalles
Número de artículo
100.112.261
Especificaciones básicas
modelo
HAC 20 S 15
presión máxima de trabajo
10443 psi
presión máxima de trabajo
720 / 72 (bar/Mpa)
Rendimiento
tonelaje
20 t
tonelaje
44092 lb
recorrido
150 mm
recorrido
5.9 in
alt. de construcción
264 mm
alt. de construcción
10.4 in
capacidad
204 kN / 20.8 t / 204 / 20.8 (kN/t)
capacidad
45861 lbf
área de presión efectiva
28.3 cm2
área de presión efectiva
4.4 sq. in.
Especificaciones generales
contenido aceite req. (efec.)
424 cc
contenido aceite req. (efec.)
14.3 oz
actuando tipo
simple
tipo de retorno
por muelle
material
aluminio
tipo de cilindro
estándar
conexión
A 118
Dimensiones, peso y temperatura
peso, listo para su uso
3.9 kg
peso, listo para su uso
8.6 lb

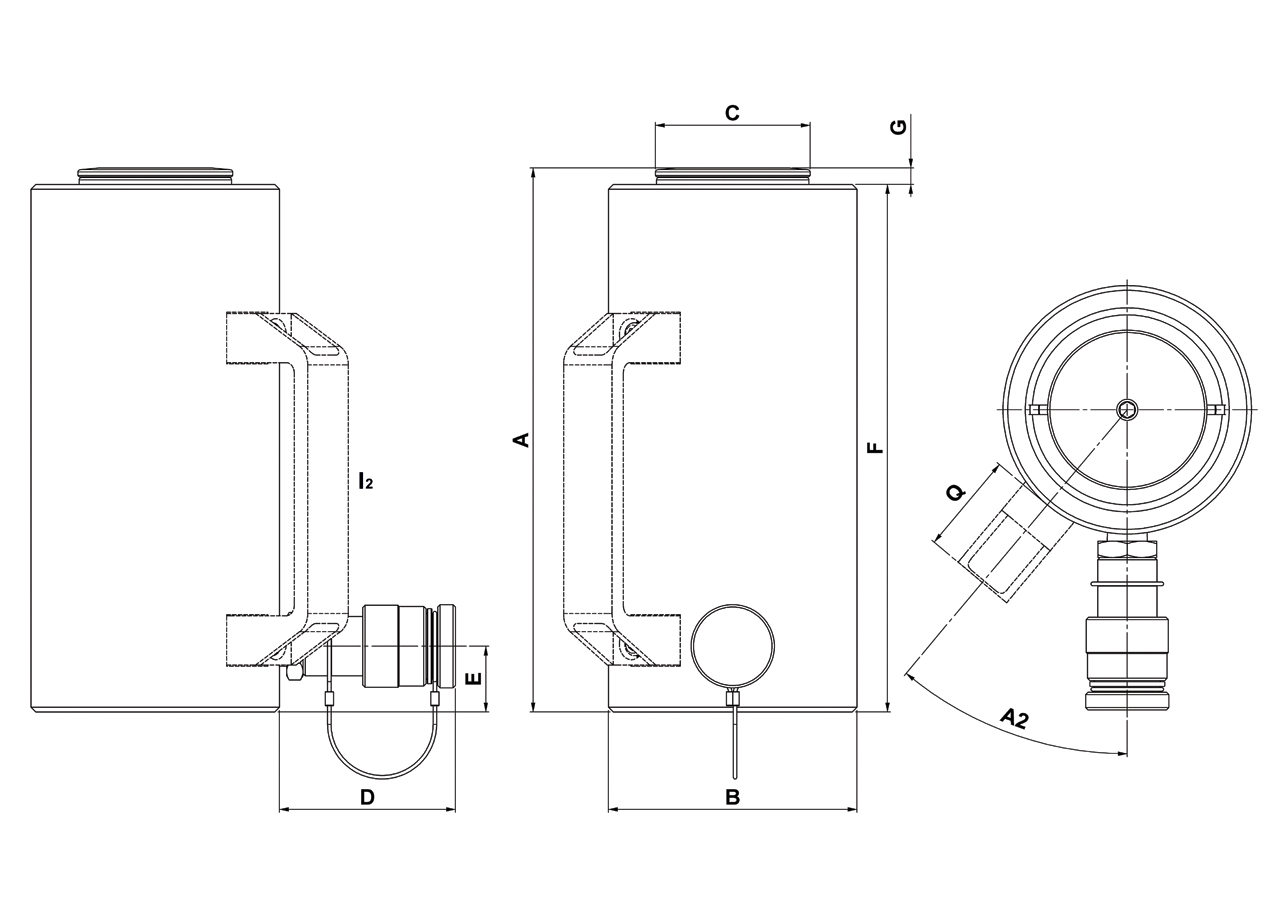

Dimensiones Dibujo técnico
dimensión A
264 mm
dimensión A
10.4 in
dimensión B
82 mm
dimensión B
3.2 in
dimensión C
52 mm
dimensión C
2 in
dimensión D
76 mm
dimensión D
3 in
dimensión E
25 mm
dimensión E
1 in
dimensión F
257 mm
dimensión F
10.1 in
dimensión G
7 mm
dimensión G
0.3 in
Normas
ASME
B30.1
Características
Cilindros un 50% más ligeros; es fácil trabajar con ellos, lo que redunda en benefi cio de sus
- trabajadores
Duo Power Ring; sellado, amortiguación y resistencia a cargas laterales hasta un máximo del 10% para una mayor vida útil
El pistón está recubierto especialmente con una capa de anodizado duro que lo hace
- extremadamente resistente al desgaste y la corrosión
Silleta XL protege el pistón y limita las cargas excéntricas
