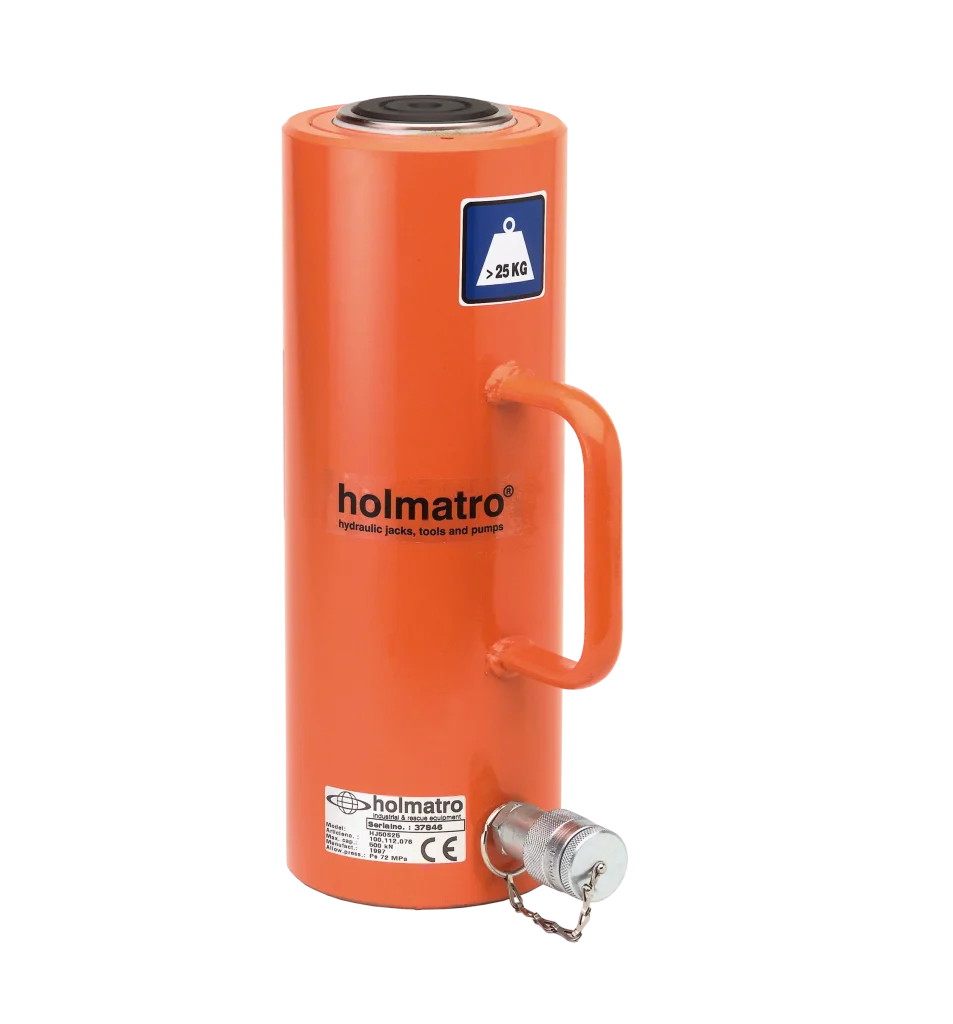

Zylinder HJ 50 G 30
Über die Zylinder HJ 50 G 30
Spezifikationen
Details
Artikelnummer
100.112.036
Grundspezifikationen
Modell
HJ 50 G 30
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
Tonnage
50 t
Tonnage
110231 lb
Hub
300 mm
Hub
11.8 in
Bauhöhe
463 mm
Bauhöhe
18.2 in
Kapazität
510.3 kN / 52 t / 510.3 / 52 (kN/t)
Kapazität
114720 lbf
effective Druckfläche
70.9 cm2
effective Druckfläche
11 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (effektiv)
2127 cc
erforderliche Ölinhalt (effektiv)
71.9 oz
Ausführung
einfach
Rücklauftyp
Last
Material
Stahl
Zylindertyp
Schwerlast
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
39.5 kg
Gewicht, einsatzbereit
87.1 lb
Technische Zeichnung Abmessungen
Abmessung A
463 mm
Abmessung A
18.2 in
Abmessung B
130 mm
Abmessung B
5.1 in
Abmessung C
80 mm
Abmessung C
3.1 in
Abmessung D
70 mm
Abmessung D
2.8 in
Abmessung E
38 mm
Abmessung E
1.5 in
Abmessung F
456 mm
Abmessung F
18 in
I-Typ
I-2
Merkmale
Flaches Druckstück; verhindert die Beschädigung der Kolbenstange, leicht austauschbar dank beweglichem Druckstück
