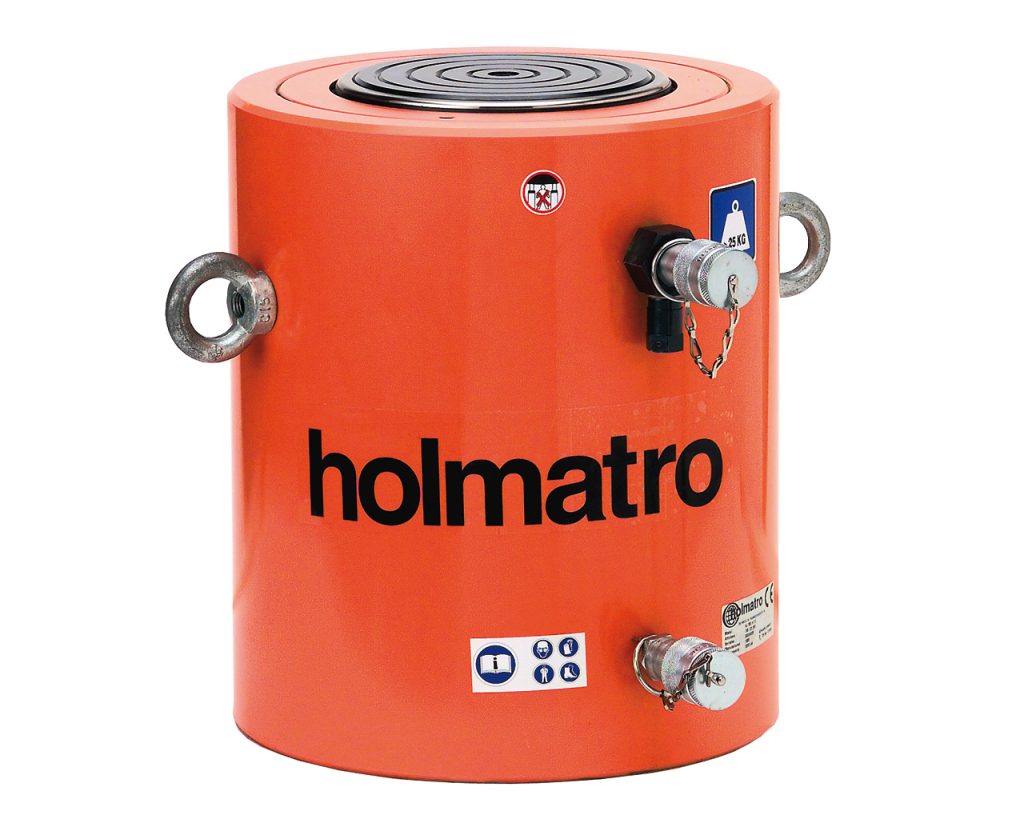

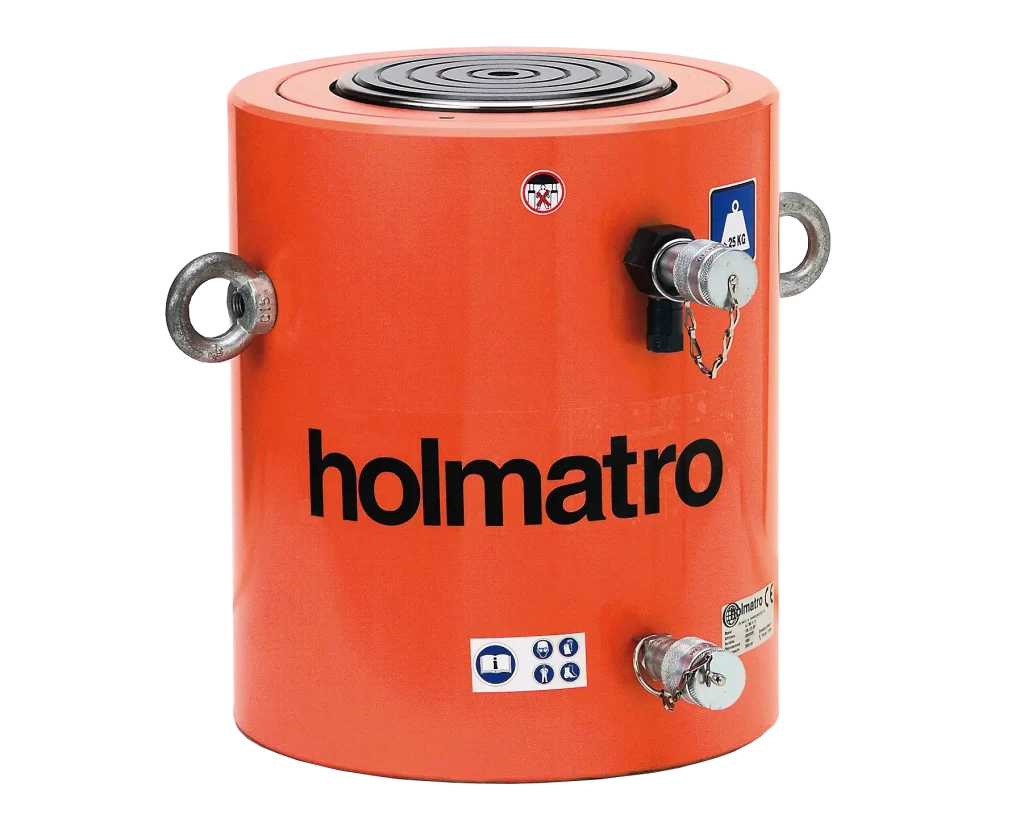

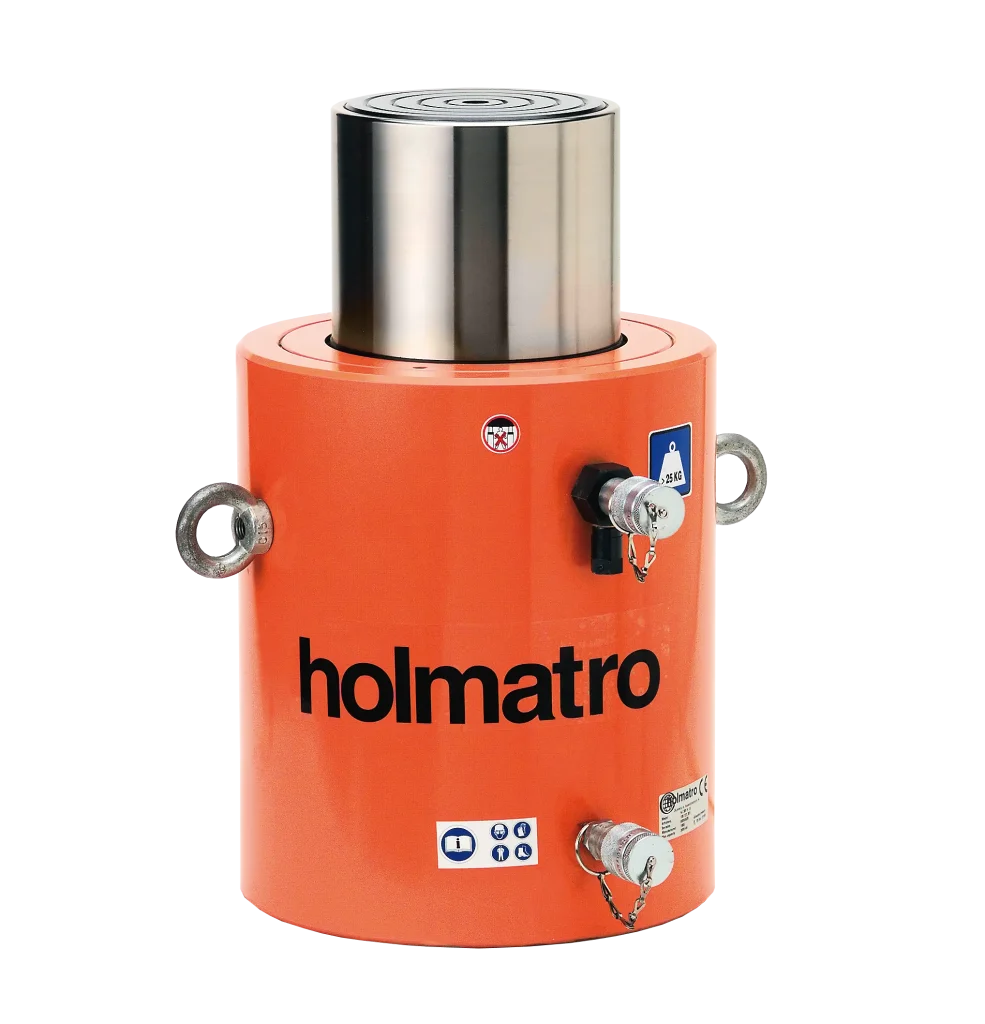

Zylinder HJ 300 H 15
Merkmale und Vorteile
- Flaches Druckstück; verhindert die Beschädigung der Kolbenstange, leicht austauschbar dank beweglichem Druckstück
- Sicherheitsventil zum Schutz vor Überdruck auf der Rücklaufseite; A418
Über die Zylinder HJ 300 H 15
Spezifikationen
Details
Artikelnummer
100.122.084
Grundspezifikationen
Modell
HJ 300 H 15
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Spotlight
ja
Leistung
Tonnage
300 t
Tonnage
661387 lb
Hub
150 mm
Hub
5.9 in
Bauhöhe
382 mm
Bauhöhe
15 in
Kapazität
2933 kN / 299.1 t / 2933 / 299.1 (kN/t)
Kapazität
659365 lbf
effective Druckfläche (Drücken)
415.5 cm2
effective Druckfläche (Drücken)
64.4 sq. in.
effective Druckfläche (Einfahren)
131.9 cm2
effective Druckfläche (Einfahren)
20.4 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (effektiv)
4260 cc
erforderliche Ölinhalt (effektiv)
144 oz
erforderliche Ölinhalt (Drücken)
6225 cc
erforderliche Ölinhalt (Drücken)
210.5 oz
erforderliche Ölinhalt (Einfahren)
1965 cc
erforderliche Ölinhalt (Einfahren)
66.4 oz
Ausführung
doppelt
Rücklauftyp
Hydraulik
Material
Stahl
Zylindertyp
Schwerlast
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
240 kg
Gewicht, einsatzbereit
529.1 lb
Technische Zeichnung Abmessungen
Abmessung A
382 mm
Abmessung A
15 in
Abmessung B
316 mm
Abmessung B
12.4 in
Abmessung C
190 mm
Abmessung C
7.5 in
Abmessung D1
70 mm
Abmessung D1
2.8 in
Abmessung D2
85 mm
Abmessung D2
3.3 in
Abmessung E
80 mm
Abmessung E
3.1 in
Abmessung F
370 mm
Abmessung F
14.6 in
I-Typ
I-1
Abmessung P
75 mm
Abmessung P
3 in
Merkmale
Merkmale und Vorteile
- Flaches Druckstück; verhindert die Beschädigung der Kolbenstange, leicht austauschbar dank beweglichem Druckstück
- Sicherheitsventil zum Schutz vor Überdruck auf der Rücklaufseite; A418
Sicherheitsventil zum Schutz vor Überdruck auf der Rücklaufseite; A418
