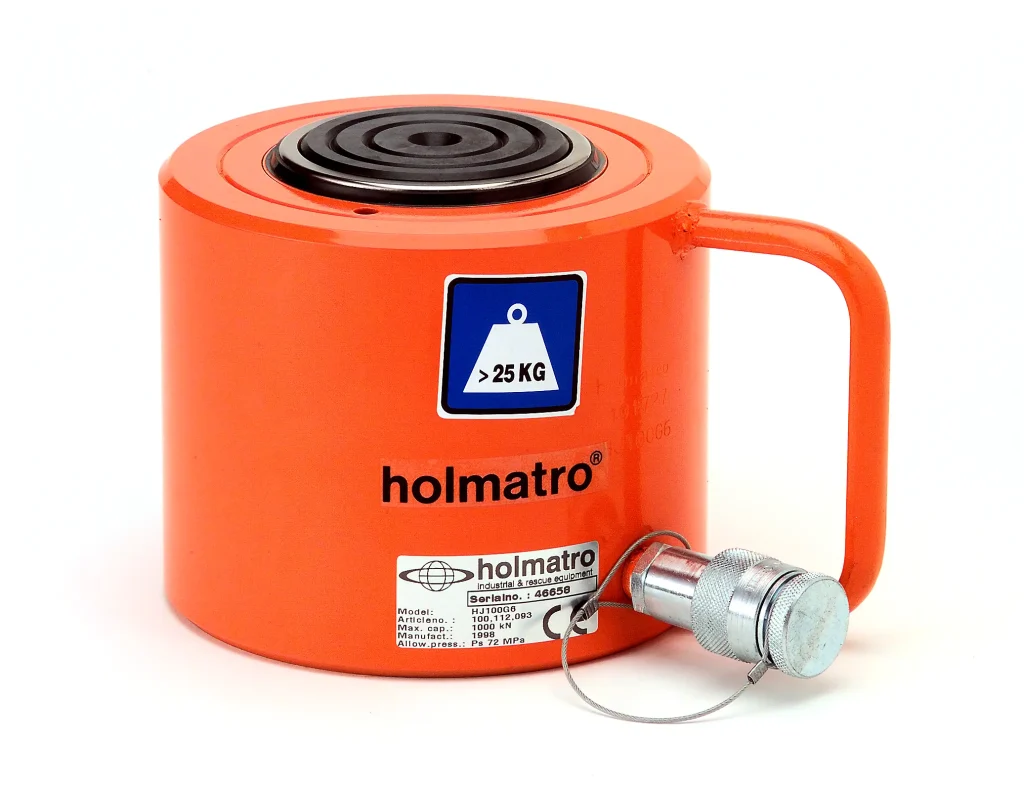

Zylinder HJ 100 G 6

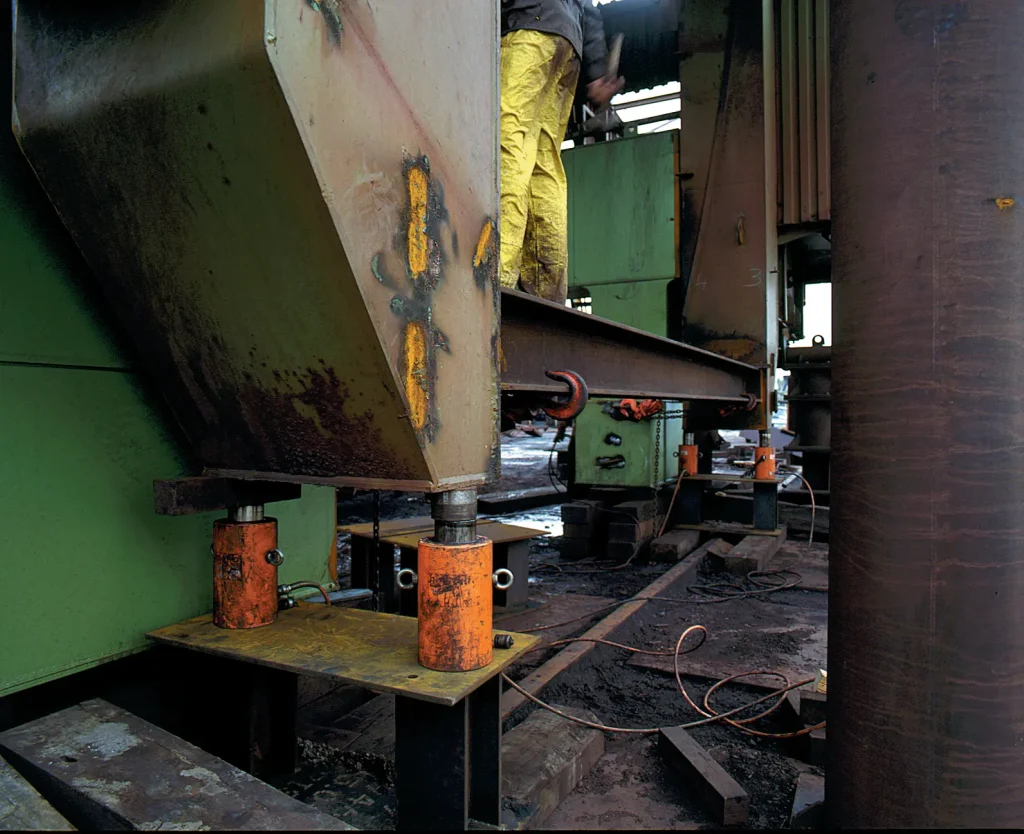

Holmatro-Hochtonnagezylinder (Hebeböcke) sind leistungsstarke hydraulische Geräte, die speziell für schwere Hebearbeiten in industriellen Umgebungen entwickelt wurden. Mit einer Hubkapazität von 50 bis 300 Tonnen und einer einstellbaren Hublänge zwischen 50 und 300 mm liefern diese Zylinder erhebliche Kraft und Stärke, um anspruchsvolle Hebeaufgaben problemlos zu bewältigen.
Standardmäßig enthalten:
  • Kupplungsdose mit hohem Durchfluss A118
  • Flachem Druckstück
Holmatro-Hochtonnagezylinder (Hebeböcke) sind leistungsstarke hydraulische Geräte, die speziell für schwere Hebearbeiten in industriellen Umgebungen entwickelt wurden. Mit einer Hubkapazität von 50 bis 300 Tonnen und einer einstellbaren Hublänge zwischen 50 und 300 mm liefern diese Zylinder erhebliche Kraft und Stärke, um anspruchsvolle Hebeaufgabe...
Finde einen Partner

Industrial configurator

Supports you in choosing the right tool & setup for your application.

Über die Zylinder HJ 100 G 6

Spezifikationen

Choose unit system
Details
Artikelnummer
100.112.093
Grundspezifikationen
Modell
HJ 100 G 6
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
Tonnage
100 t
Tonnage
220462 lb
Hub
60 mm
Hub
2.4 in
Bauhöhe
158 mm
Bauhöhe
6.2 in
Kapazität
1029.3 kN / 105 t / 1029.3 / 105 (kN/t)
Kapazität
231396 lbf
effective Druckfläche
143 cm2
effective Druckfläche
22.2 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (effektiv)
860 cc
erforderliche Ölinhalt (effektiv)
29.1 oz
Ausführung
einfach
Rücklauftyp
Last
Material
Stahl
Zylindertyp
Schwerlast
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
29 kg
Gewicht, einsatzbereit
63.9 lb
Technische Zeichnung Abmessungen
Abmessung A
158 mm
Abmessung A
6.2 in
Abmessung B
185 mm
Abmessung B
7.3 in
Abmessung C
105 mm
Abmessung C
4.1 in
Abmessung D
70 mm
Abmessung D
2.8 in
Abmessung E
27 mm
Abmessung E
1.1 in
Abmessung F
151 mm
Abmessung F
5.9 in
I-Typ
I-2

Merkmale

Flaches Druckstück; verhindert die Beschädigung der Kolbenstange, leicht austauschbar dank beweglichem Druckstück

Downloads

Safety Guide – Hydraulic hoses & couplers

User Manual Cylinders

Safety Guide – Hydraulic cylinders

HJ 100 G 6, Datenblatt, A4 metrisch

Hebelösungen – Industrielle Geräte

Technical Drawing Of Cylinder – Gravity Return
