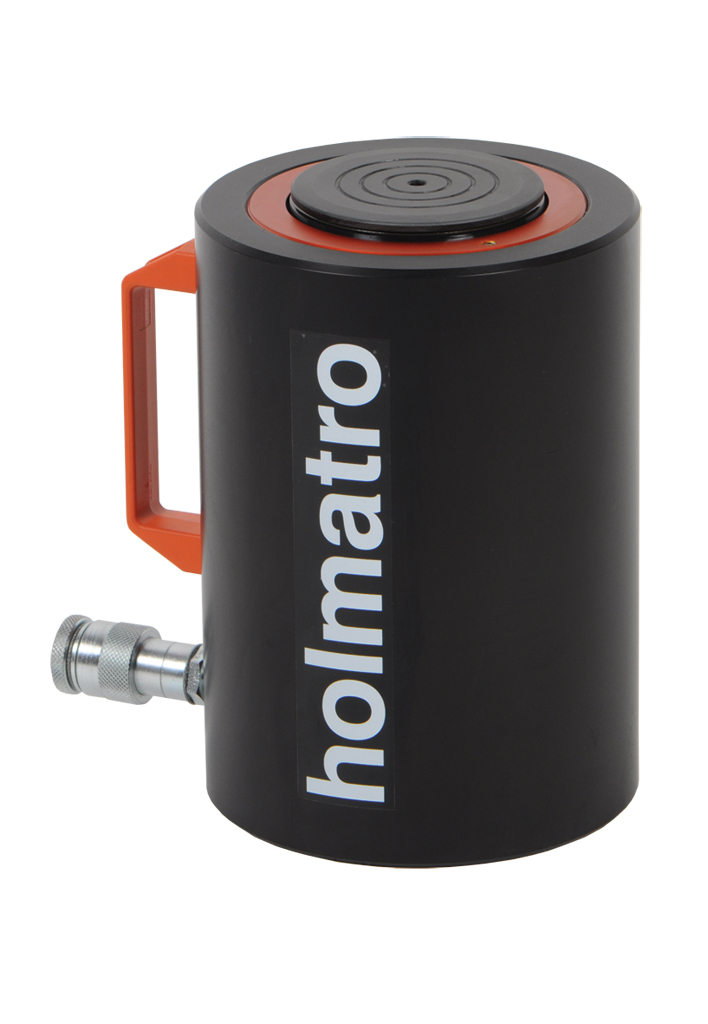

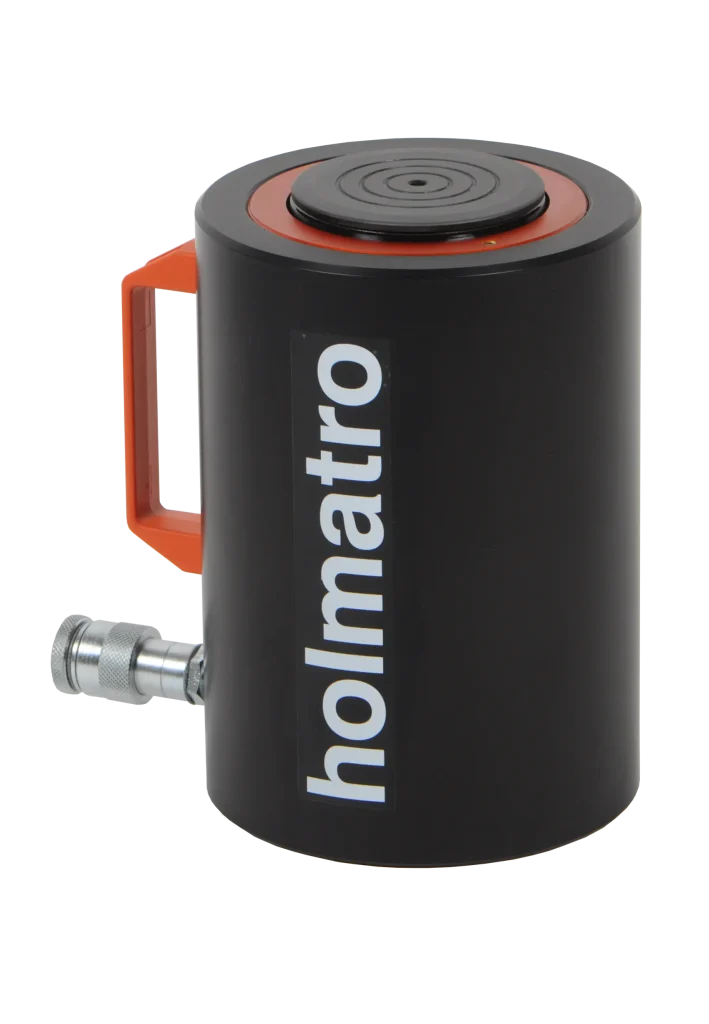

Zylinder, aluminium HAC 100 S 10
Über die Zylinder, aluminium HAC 100 S 10
Spezifikationen
Details
Artikelnummer
100.112.272
Grundspezifikationen
Modell
HAC 100 S 10
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
Tonnage
100 t
Tonnage
220462 lb
Hub
100 mm
Hub
3.9 in
Bauhöhe
275 mm
Bauhöhe
10.8 in
Kapazität
1030.6 kN / 105.1 t / 1030.6 / 105.1 (kN/t)
Kapazität
231688 lbf
effective Druckfläche
143 cm2
effective Druckfläche
22.2 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (effektiv)
1431 cc
erforderliche Ölinhalt (effektiv)
48.4 oz
Ausführung
einfach
Rücklauftyp
Feder
Material
Aluminium
Zylindertyp
Standard
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
20.9 kg
Gewicht, einsatzbereit
46.1 lb
Technische Zeichnung Abmessungen
Abmessung A
275 mm
Abmessung A
10.8 in
Abmessung B
189 mm
Abmessung B
7.4 in
Abmessung C
107 mm
Abmessung C
4.2 in
Abmessung D
76 mm
Abmessung D
3 in
Abmessung E
35 mm
Abmessung E
1.4 in
Abmessung F
321 mm
Abmessung F
12.6 in
Abmessung G
8 mm
Abmessung G
0.3 in
I-Typ
I-2
Abmessung Q
44 mm
Abmessung Q
1.7 in
Winkel A2
40 °
Normen
ASME
B30.1
Merkmale
Bis zu 50 % leichter im Vergleich zu Stahlzylindern -einfach & ergonomisch
DuoPower-Ring; eine Kombination aus einer überragenden Dichtung und einem extrem starken Verbundlager für eine längere Lebensdauer
Das XL-Druckstück schützt die Kolbenstange optimal und führt die Last so effektiv wie möglich
Die Kolbenstange ist mit einer gehärteten Eloxalschicht überzogen, mit der sie extrem verschleißfest und korrosionsbeständig wird
