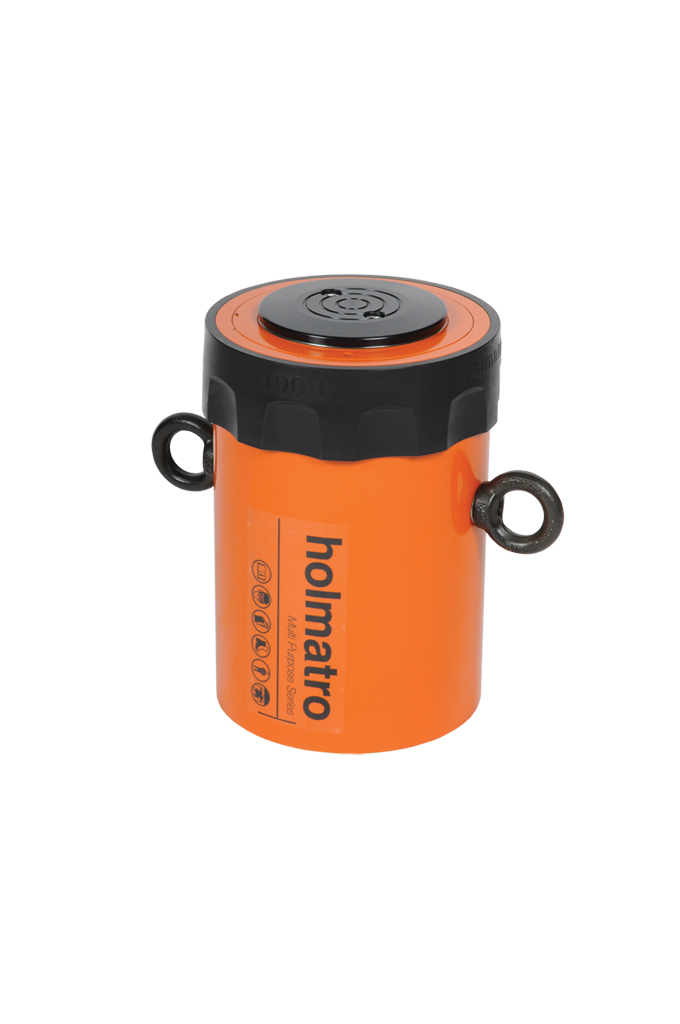

Mehrzweckzylinder HGC 100 S 5

Die Mehrzweckzylinder (Allzweckzylinder) von Holmatro bieten ein breites Leistungsspektrum mit Hubkapazitäten von 5 bis 100 Tonnen und Hublängen zwischen 50 und 250 mm. Diese vielseitigen Zylinder eignen sich für vielfältige Anwendungen und sind somit eine zuverlässige Wahl für Hebe-, Schiebe-, Zug- und Pressaufgaben in verschiedenen industriellen Umgebungen. Dank praktischer Montageoptionen ist die Installation rationalisiert und sicher. Darüber hinaus sind Modelle mit einer Tragfähigkeit von bis zu 50 Tonnen mit einem Innengewinde für den Kolben ausgestattet. Das erhöht ihre Benutzerfreundlichkeit und Funktionalität.
Standardmäßig enthalten:
  • Kragengewinde und Befestigungslöcher der Basis
  • Kolbenstange mit Innengewinde für alle Modelle bis 50 Tonnen
  • Kupplungsdose mit hohem Durchfluss A118
  • Flachem Druckstück
Die Mehrzweckzylinder (Allzweckzylinder) von Holmatro bieten ein breites Leistungsspektrum mit Hubkapazitäten von 5 bis 100 Tonnen und Hublängen zwischen 50 und 250 mm. Diese vielseitigen Zylinder eignen sich für vielfältige Anwendungen und sind somit eine zuverlässige Wahl für Hebe-, Schiebe-, Zug- und Pressaufgaben in verschiedenen industriellen ...
Finde einen Partner

Industrial configurator

Supports you in choosing the right tool & setup for your application.
Jetzt konfigurieren

Über die Mehrzweckzylinder HGC 100 S 5

Spezifikationen

Choose unit system
Details
Artikelnummer
100.112.257
Grundspezifikationen
Modell
HGC 100 S 5
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
Tonnage
100 t
Tonnage
220462 lb
Hub
50 mm
Hub
2 in
Bauhöhe
218 mm
Bauhöhe
8.6 in
Kapazität
1031 kN / 105.1 t / 1031 / 105.1 (kN/t)
Kapazität
231778 lbf
effective Druckfläche
143.1 cm2
effective Druckfläche
22.2 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (effektiv)
716 cc
erforderliche Ölinhalt (effektiv)
24.2 oz
Ausführung
einfach
Rücklauftyp
Feder
Material
Stahl
Zylindertyp
Mehrzweck
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
35.3 kg
Gewicht, einsatzbereit
77.8 lb
Technische Zeichnung Abmessungen
Abmessung A
218 mm
Abmessung A
8.6 in
Abmessung B
175 mm
Abmessung B
6.9 in
Abmessung C1
117 mm
Abmessung C1
4.6 in
Abmessung C2
72 mm
Abmessung C2
2.8 in
Abmessung D
80 mm
Abmessung D
3.1 in
Abmessung E
30 mm
Abmessung E
1.2 in
Abmessung F
210 mm
Abmessung F
8.3 in
Abmessung G
10 mm
Abmessung G
0.4 in
Abmessung J
6 7/8”-12-UN Gewindegr.
Abmessung K
57 mm
Abmessung K
2.2 in
Abmessung M
10 mm
Abmessung M
0.4 in
Abmessung N
146 mm
Abmessung N
5.7 in
Abmessung O
M12x24 (4x) Gewindegr.
Abmessung T
125 mm
Abmessung T
4.9 in
Abmessung U
54 mm
Abmessung U
2.1 in
Winkel A1
45 °
Abmessung L
80 mm
Abmessung L
3.1 in
Normen
ASME
B30.1

Merkmale

Die Duplex-Power-Beschichtung macht die Kolbenstange korrosionsbeständig; die hartverchromte Deckschicht schützt die Kolbenstange vor Kratzern und verhindert das Anhaften von Gegenständen wie Schweißspritzern (Bild 1)
DuoPower-Ring; eine Kombination aus einer überragenden Dichtung und einem extrem starken Verbundlager für eine längere Lebensdauer (Bild 2)
Der Gewindeschutz schützt das Gewinde am Zylindergehäuse (Bild 3)
Druckstück XL Saddle+; Das QPQ-Druckstück schützt die Kolbenstange vor Korrosion und begrenzt unerwünschte exzentrische Belastungen (Bild 4)
