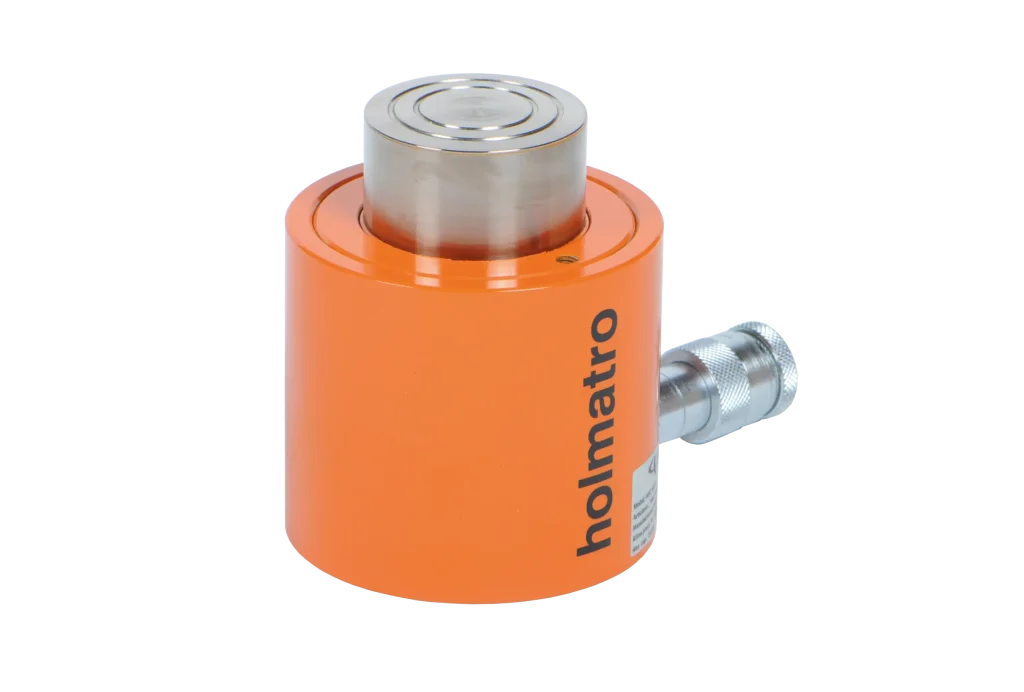

Kurzhubzylinder HSC 50 S 5

Unsere Holmatro-Kurzhubzylinder wurden speziell für allgemeine Hebearbeiten entwickelt und bieten eine einzigartige Kombination wichtiger Funktionen zur Verbesserung der Leistung und Vielseitigkeit. Ihre geringe Bauhöhe macht sie zur idealen Wahl für Anwendungen mit begrenztem vertikalen Platz und gewährleistet ein einfaches Einsetzen und Bedienen.
Standardmäßig enthalten:
  • Schmutzabstreifer
  • Schützt vor Verschmutzung
  • Erhöht die Lebensdauer
  • Hervorragender Dichtung für eine ausgezeichnete statische und dynamische Abdichtung
  • Verzahnter Kolbenstange, kein Druckstück erforderlich
  • Kupplungsdose mit hohem Durchfluss A118
Unsere Holmatro-Kurzhubzylinder wurden speziell für allgemeine Hebearbeiten entwickelt und bieten eine einzigartige Kombination wichtiger Funktionen zur Verbesserung der Leistung und Vielseitigkeit. Ihre geringe Bauhöhe macht sie zur idealen Wahl für Anwendungen mit begrenztem vertikalen Platz und gewährleistet ein einfaches Einsetzen und Bedienen....
Finde einen Partner

Industrial configurator

Supports you in choosing the right tool & setup for your application.
Jetzt konfigurieren

Über die Kurzhubzylinder HSC 50 S 5

Spezifikationen

Choose unit system
Details
Artikelnummer
100.112.303
Grundspezifikationen
Modell
HSC 50 S 5
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
Tonnage
50 t
Tonnage
110231 lb
Hub
50 mm
Hub
2 in
Bauhöhe
117 mm
Bauhöhe
4.6 in
Kapazität
510.4 kN / 52 t / 510.4 / 52 (kN/t)
Kapazität
114742 lbf
effective Druckfläche
70.9 cm2
effective Druckfläche
11 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (effektiv)
354 cc
erforderliche Ölinhalt (effektiv)
12 oz
Ausführung
einfach
Rücklauftyp
Feder
Material
Stahl
Zylindertyp
Kurzhub
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
9.7 kg
Gewicht, einsatzbereit
21.4 lb
Technische Zeichnung Abmessungen
Abmessung A
117 mm
Abmessung A
4.6 in
Abmessung B
128 mm
Abmessung B
5 in
Abmessung C
75 mm
Abmessung C
3 in
Abmessung D
76 mm
Abmessung D
3 in
Abmessung E
19 mm
Abmessung E
0.7 in
Abmessung F
116 mm
Abmessung F
4.6 in
Normen
ASME
B30.1

Merkmale

Kompakte Ausführung, effizient bei begrenztem Einführungsraum
50-mm-Hub bei allen Modellen
